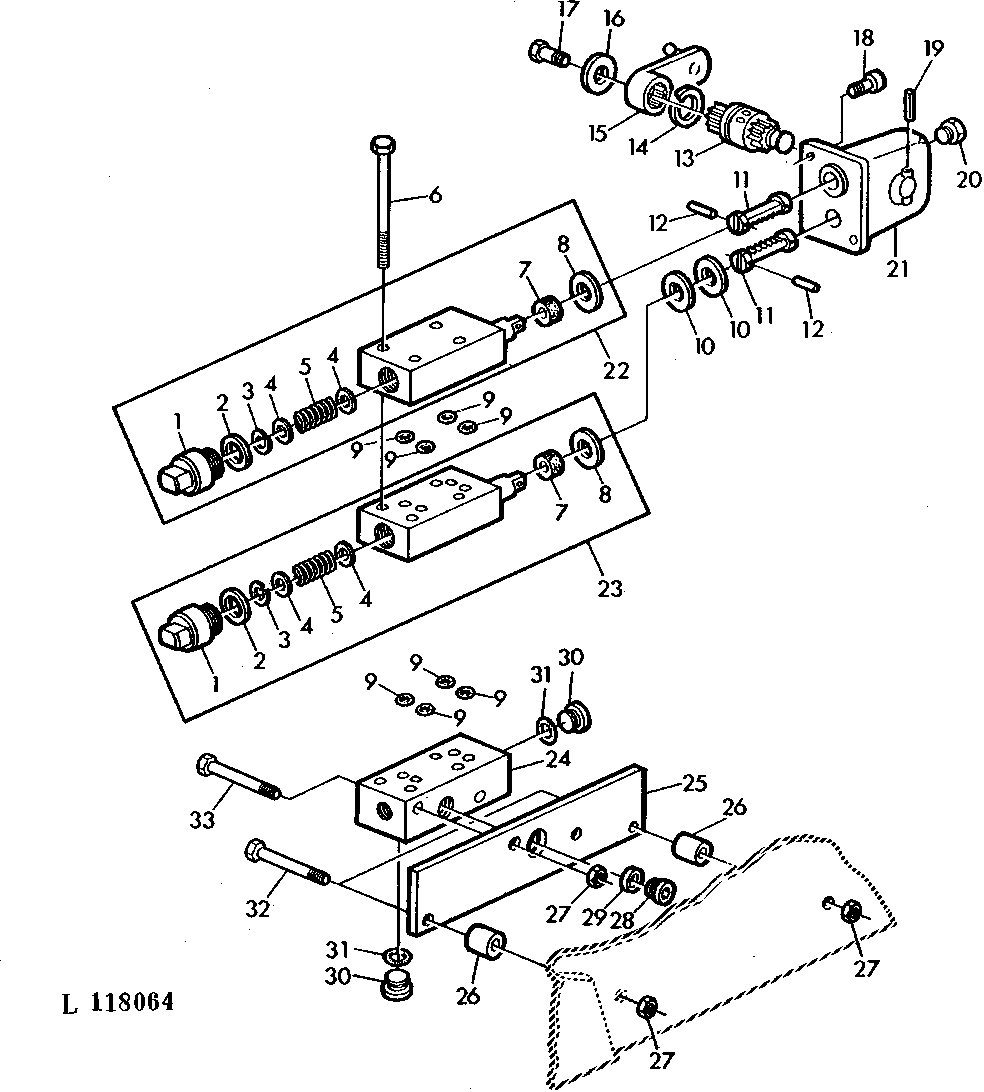

SELECTIVE CONTROL VALVE (SPOOL TYPE) WITH TWO SCV (POPPET TYPE) SGB

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L38016	1	Cap	-
2	51M4245	1	Sealing Ring	24 X 30MM
3	L18893	1	Snap Ring	-
4	L20095	2	Washer	-
5	L17056	1	Spring	-
6	19H1904	4	Cap Screw	5/16" X 3"
7	L20102	1	Seal	-
8	L17658	1	Washer	-
9	L34378	8	O-Ring	-
10	L17658	2	Washer	-
11	T32132	2	Rack	-
12	R53218	2	Needle Roller	-
13	T32547	1	Drive Shaft	-
14	T32143	1	Snap Ring	-
15	AL35432	1	Lever	-
16	24M7298	1	Washer	8.400 X 25 X 2 mm
17	19H1919	1	Cap Screw	1/4" X 5/8"
18	19M8736	2	Screw	M6 X 20
19	34M7023	1	Spring Pin	3 X 24 mm
20	R31631	1	DRAIN PLUG	-
21	L39172	1	Cover	-
22	AL34593	1	Selective Control Valve	-
23	AL34595	1	Selective Control Valve	-
24	AL62917	1	Valve Stack	-
25	L59393	1	Bracket	-
26	L59395	2	Bushing	-
27	14M7274	4	Nut	M10
28	L41726	1	Pipe Plug	-
29	51M4238	1	Sealing Ring	16.200 X 19.900 X 1.500MM
30	L41384	2	Pipe Plug	-
31	L41383	2	Ring	-
32	19M7170	2	Cap Screw	M10 X 50
33	19M7385	2	Cap Screw	M10 X 70

SELECTIVE CONTROL VALVE (SPOOL TYPE) WITH TWO SCV (POPPET TYPE) SGB
