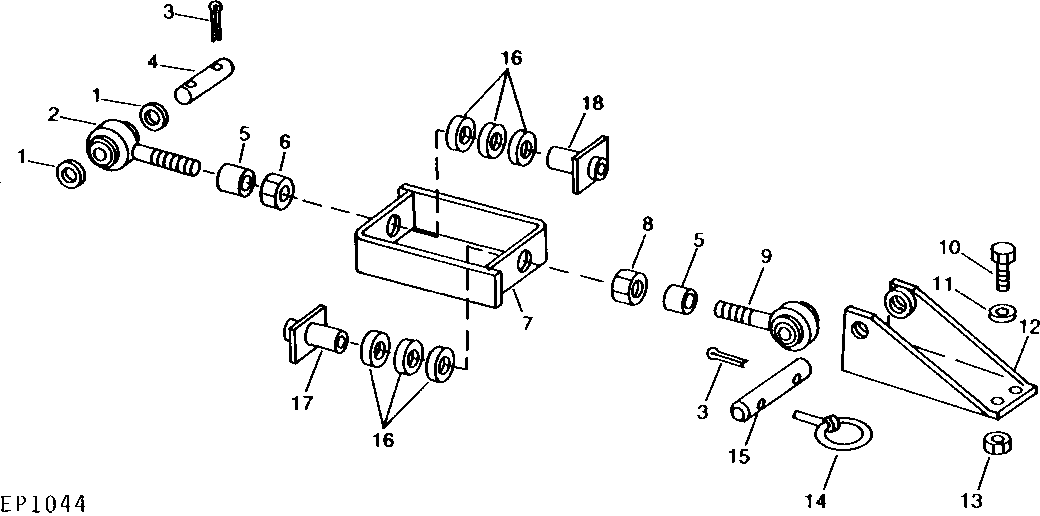

UPPER ATTACHING LINKS (DRAPER PLATFORMS) [02C06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1265	4	Washer	13/16" X 1-1/4" X 0.060"
2	AE36643	2	LINK END	(L.H. THREAD)
3	11M7038	6	Cotter Pin	6.300 X 40 MM
4	M2419DN	2	Pin Fastener	-
5	28H382	4	Bushing	-
6	14H929	2	Nut	3/4", L.H. THREAD
7	AE41397	2	RETAINER	-
8	14H793	2	Nut	3/4", R.H. THREAD
9	AE33797	2	LINK	(R.H. THREAD)
10	19H2994	4	Cap Screw	5/8" X 1-1/2"
11	24H1367	4	Washer	21/32" X 1-1/4" X .250"
12	AE37863	2	BRACKET	-
13	E62875	4	LOCK NUT	5/8"
14	AA21292	2	Quick Lock Pin	-
15	W22373	2	PIN FASTENER	-
16	E68751	4	ISOLATOR	(SUB FOR E68750)
17	AE41395	2	GUIDE	R.H. THREAD
18	AE41396	2	GUIDE	L.H. THREAD

UPPER ATTACHING LINKS (DRAPER PLATFORMS) [02C06]
