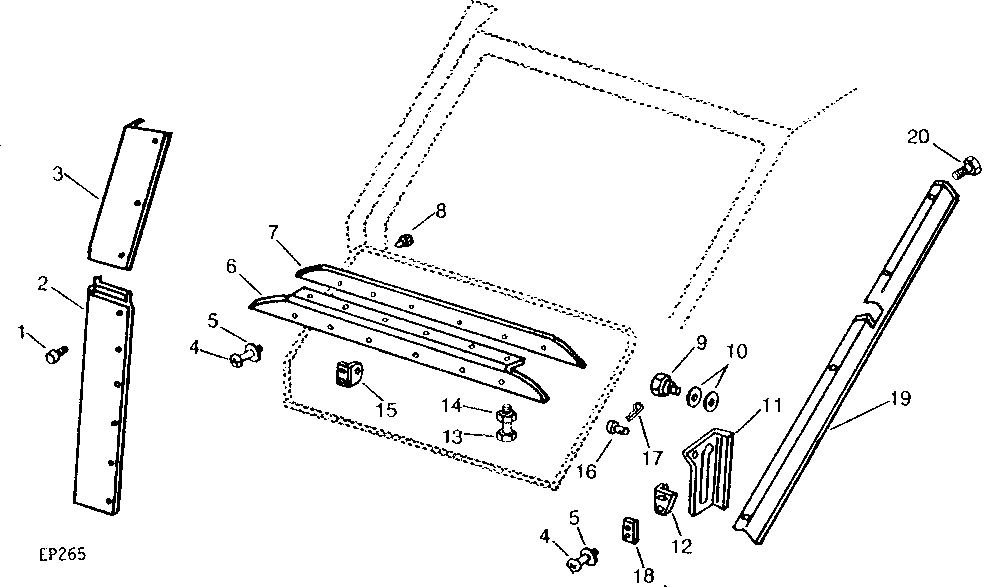

R.H. CAB PANELS AND WINDOW HINGE [01J09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R52938	14	Cap Screw	(A) 1/4" X 3/8"
2	H101117	1	PANEL	(A)
3	H100509	1	Panel	(A) UPPER
4	R50641	10	Screw	(A) 1/4" X 13/16"
5	M40333	10	Lock Nut	(A) 1/4", (SUB FOR H24659)
6	AH100130	1	HINGE	(A)
7	H101065	1	GASKET	(A)
8	R50642	10	Washer	(A)
9	AH100252	2	Knob	(A)
10	R52921	4	Washer	(A)
11	H101068	1	LATCH	(A) FRONT (ILLUSTRATED)
11	H101069	1	LATCH	(A) REAR
12	H101112	1	BRACKET	(A) FRONT
13	19H3072	6	Cap Screw	NO. 10 X 1/2"
14	12H295	6	Lock Washer	4.826 MM (0.190") (SUB 12M7060)
14	12M7060	6	Washer	5.300 MM (0.209")
15	H101113	1	BRACKET	(A) REAR
16	H125313	2	PIN	(A) (SUB FOR R50645)
17	R50647	2	Spring Locking Pin	(A)
18	R50648	2	Gasket	(A)
19	H99642	1	Panel	R.H.
20	37H196	4	Screw	NO. 8 X 3/8", (SUB FOR R52708) (SUB 37M7067)
20	37M7067	4	Screw	-

R.H. CAB PANELS AND WINDOW HINGE [01J09]
