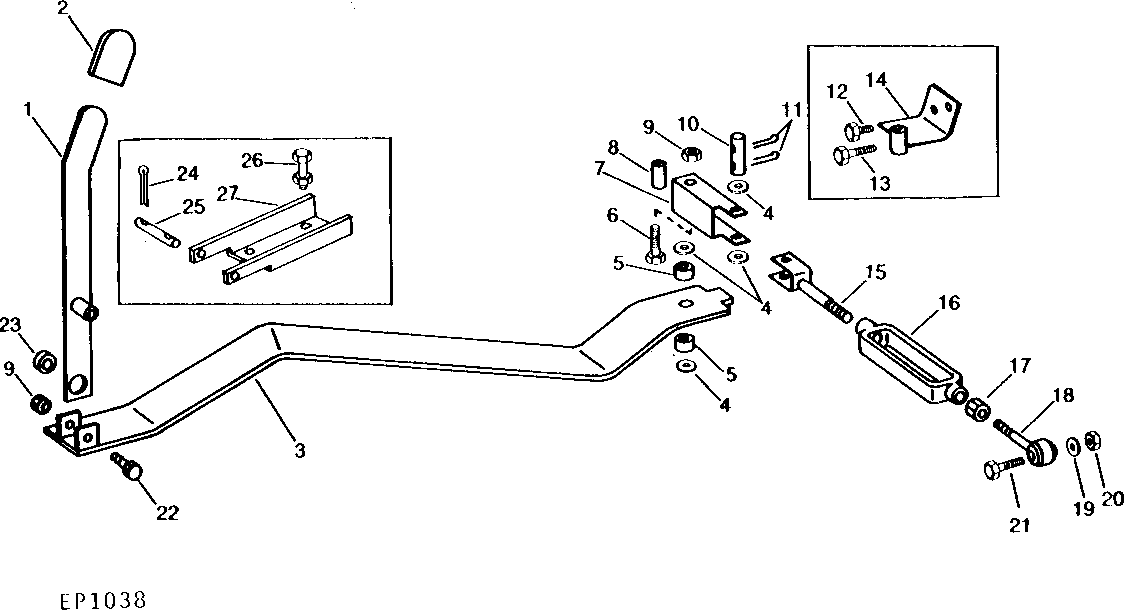

PLATFORM DRIVE CLUTCH LEVER AND LINKAGE [01H14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE36853	1	LEVER	-
2	E53011	1	GRIP	YELLOW
3	AE38942	1	BAR	-
4	24H1341	4	Washer	17/32" X 15/16" X 0.060"
5	28H1596	2	WASHER	1/2" X 5/16"
6	19H1930	1	Cap Screw	1/2" X 2-1/2"
7	E56280	1	CHANNEL	-
8	A40140	1	Bushing	(SUB FOR H23248)
9	K40014	2	Lock Nut	1/2", (SUB FOR E50302)
10	E62395	1	PIN FASTENER	(SUB FOR E19368 OR W17080)
11	11M7092	2	Cotter Pin	3.200 X 40 MM
12	19H1916	1	Cap Screw	5/8" X 1", (DIESEL)
13	19H3168	1	Cap Screw	5/8" X 3-3/4", (DIESEL)
14	AE34344	1	PIVOT	(DIESEL)
15	AE33607	1	CLEVIS	-
16	P15801	1	TURNBUCKLE	-
17	14H821	1	Nut	5/8"
18	AE38663	1	LINK END	-
19	24H1746	1	Washer	25/32" X 1-1/8" X 0.120"
20	14H1058	1	Nut	3/4"
21	19H2431	1	CAP SCREW	3/4" X 2-1/4"
22	19H2473	1	Cap Screw	1/2" X 1-3/4"
23	H24917	1	BUSHING	-
24	11M7028	2	Cotter Pin	5 X 32 MM
25	E38529	1	PIN FASTENER	-
26	19H1936	4	Cap Screw	3/8" X 3/4"
26	14H1076	4	Nut	3/8"
27	E60360	1	CHANNEL	-

PLATFORM DRIVE CLUTCH LEVER AND LINKAGE [01H14]
