Открытый узел

OPERATOR'S PLATFORM [02A17]

OPERATOR'S PLATFORM [02A17]

OPERATOR'S PLATFORM [02A17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

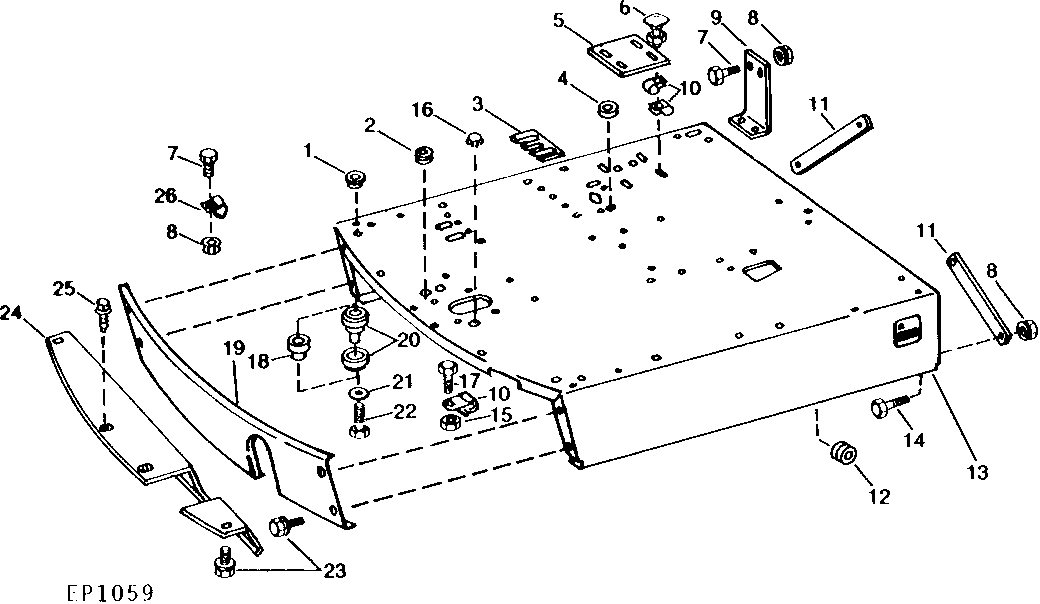

OPERATOR'S PLATFORM [02A17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T25257	2	Grommet	-
2	T23247	1	GROMMET	-
3	E65867	1	GUIDE	-
4	H31207	1	GROMMET	-
5	E65139	1	COVER	-
6	03H1540	4	Bolt	5/16" X 3/4"
6	N10213	4	Lock Nut	5/16"
7	19H2676	1	Cap Screw	3/8" X 1" (HS, SAE 8) (9 USED, LESS CAB) (4 USED, WITH CAB)
8	N10215	1	Lock Nut	3/8", (9 USED, LESS CAB) (4 USED, WITH CAB)
9	E64253	2	SUPPORT	(LESS CAB)
10	E51603	4	Clamp	-
11	E60623	2	STRAP	(WITH CAB)
12	B30667	1	Grommet	-
13	AE40069	1	PLATFORM	-
14	19H1936	4	Cap Screw	3/8" X 3/4", (WITH CAB)
15	N10215	2	Lock Nut	3/8"
16	R36590	1	PLUG	(LESS CAB)
17	19H2676	2	Cap Screw	3/8" X 1" (HS, SAE 8)
18	E64254	2	SPACER	(LESS CAB)
19	E61593	1	PANEL	-
20	AE29490	2	ISOLATOR	(WITH CAB)
21	24H1627	2	Washer	21/32" X 2-1/2" X 0.120"
22	19H2641	2	Cap Screw	5/8" X 3-1/4" (HS, SAE 8) (WITH CAB)
22	19H2599	2	Cap Screw	5/8" X 2-1/2", (LESS CAB)
23	N14822	6	Screw	3/8" X 3/4", (SUB FOR E45575)
24	AE37858	1	GUARD	-
25	37H51	2	Screw	1/4" X 1/2"
26	AH89557	1	Clip	(SUB FOR N10011 OR T19935)
