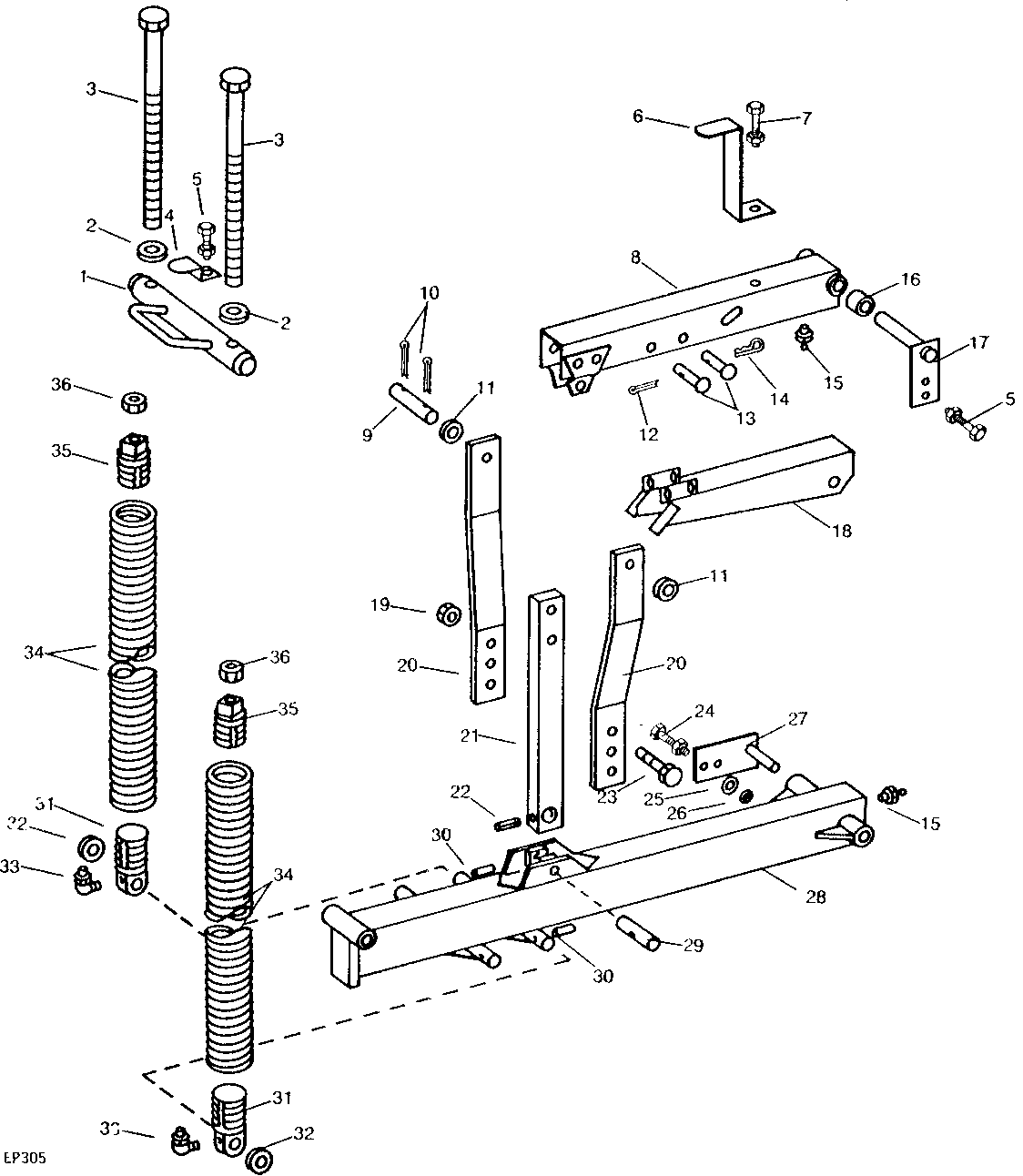

2420 PLATFORM FLOAT SPRINGS AND LIFT ARMS [02C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE38038	2	PIN FASTENER	-
2	24M7241	4	Washer	17 X 34 X 4 MM, (SUB FOR T40728)
3	E66098	4	Bolt	-
4	E57579	2	CLIP	-
5	19H2676	4	Cap Screw	3/8" X 1"
5	E50102	4	Lock Nut	-
6	E64878	2	STRAP	-
7	19H2676	2	Cap Screw	3/8" X 1"
7	N10215	2	Lock Nut	-
8	AE33564	2	ARM	UPPER
9	W22373	2	PIN FASTENER	-
10	11M7038	4	Cotter Pin	6.300 X 40 MM
11	24H1265	4	Washer	13/16" X 1-1/4" X 0.060"
12	11M7028	2	Cotter Pin	5 X 32 MM
13	RV686A	4	PIN FASTENER	-
14	J16931	2	Pin	-
15	JD7844	1	Lubrication Fitting	STRAIGHT, 1/4" (4 USED, AUGER PLATFORMS) (2 USED, DRAPER PLATFORMS) (SUB FOR JD7797)
16	28H1900	2	SPACER	1.380" X 1.660" X 0.690"
17	AE36650	2	PIN	UPPER ARM, (SUB FOR AE35013)
18	AE38494	2	CHANNEL	-
19	14H1039	4	Nut	5/8"
20	E56784	4	STRAP	UPPER
21	E56476	2	BAR	LOWER
22	34H386	2	Spring Pin	1/4" X 2"
23	19H1890	4	Cap Screw	5/8" X 2-3/4"
24	19H3239	2	Cap Screw	3/8" X 1-1/4"
24	E50102	2	Lock Nut	-
25	N109575	2	Washer	-
26	24H1909	2	Washer	13/32" X 1-3/8" X 1/4"
27	AE36650	2	PIN	LOWER ARM
28	AE34757	2	LIFT ARM	LOWER (AUGER PLATFORMS)
29	E61531	2	PIN	-
30	34M7070	4	Spring Pin	10 X 45 MM, (SUB FOR T45155)
31	E63936	4	PLUG	LOWER
32	24H1262	4	Washer	1-13/64" X 2" X 0.120"
33	JD7806	4	Lubrication Fitting	90°, 1/4"
34	E69115	4	SPRING	(SUB FOR E63951)
35	E63172	4	PLUG	-
36	14H821	4	Nut	5/8"
