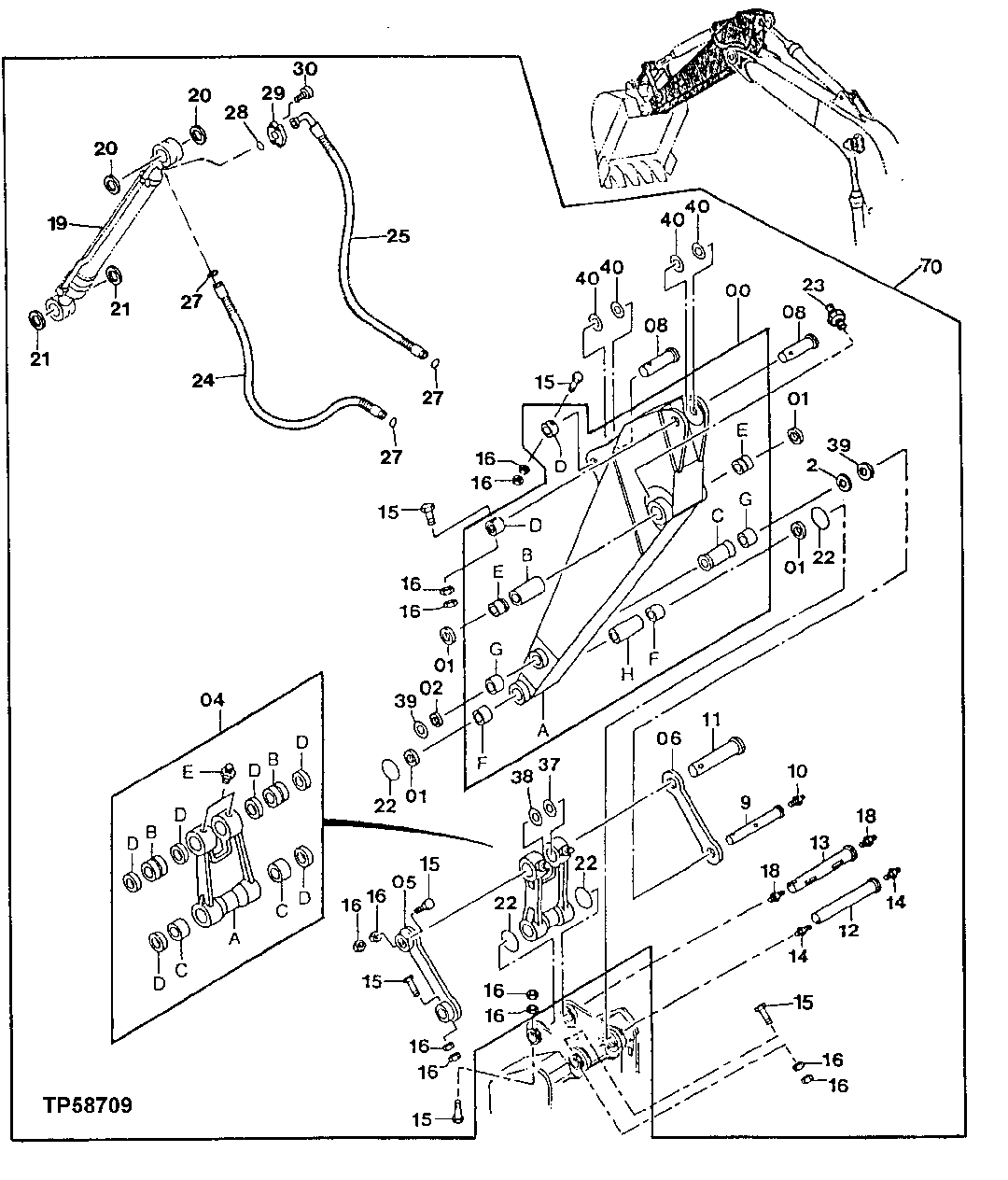

STANDARD ARM 2.96 M (9 FT 9 IN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT217865	1	Arm	(SUB FOR AT154817)(CONVENIENCE ASSEMBLY)
1	TH102445	4	Seal	-
2	TH102446	2	Seal	-
4	8066447	1	Link	(SUB FOR AT154835)
5	8050930	1	Link	(SUB FOR AT154838)
6	3056355J	1	Link	(SUB FOR AT154693 OR 3056355)
8	AT217742	2	Pin	-
9	TH109810	1	Pin	-
10	TH100074	1	Lubrication Fitting	-
11	T138885	1	Pin	-
11	T138902	1	Bushing	-
11	19M8029	1	Cap Screw	M16 X 30
12	TH110235	1	Pin Fastener	-
13	TH110236	1	Pin Fastener	-
14	TH100074	2	Lubrication Fitting	-
15	19M8503	6	Cap Screw	M20 X 160, (SUB FOR P61796)
16	14M7277	12	Nut	M20
18	TH100074	2	Lubrication Fitting	-
19	-	1	Part 32	(BUCKET) (SEE SEPARATE PAGE FOR DETAIL)
20	TH102446	2	Seal	-
21	TH102445	2	Seal	-
22	AT349466	4	Seal	(SPLIT O-RING)
22	4089028	4	O-Ring	(SUB FOR TH102444 OR T200732)(STANDARD O-RING)
22	T397473	4	V-Ring Seal	V O-Ring
23	TH100074	2	Lubrication Fitting	-
24	AT155741	1	Hydraulic Hose	30.1752" X 1600 mm (63") X 30.1752"
25	AT155740	1	Hydraulic Hose	1" X 1600 mm (63") X 30.1752"
27	T77858	3	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
28	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
29	4085560	2	Flange Fitting	(SUB FOR TH101960)
30	19M9163	4	Screw	M12 X 40, (SUB FOR J781240)
37	4124478	2	Washer	(SUB FOR TH106309)
38	4189837	2	Washer	(SUB FOR TH106310)
39	TH104296	2	Washer	84 X 145 X 1 mm (3.307" X 5.709" X 0.039")
40	TH104297	4	Washer	84 X 145 X 2.250 mm (3.307" X 5.709" X 0.089")
70	AT181453	1	Arm	WHOLEGOODS (INCLUDES STANDARD ARM, BUCKET CYLINDER, HOSES, AND LINKAGE)
0A	-	1	Part 2	-
0B	4144320	1	Spacer	(SUB FOR TH102428)
0C	4144380	1	Spacer	(SUB FOR TH102432)
0D	4067719	2	Pivot	(SUB FOR TH102410)
0E	3054062	2	Bushing	(SUB FOR AT154689)
0F	TH109802	2	Bushing	90 X 105 X 70 mm (3.543" X 4.134" X 2.756")
0G	TH109803	2	Bushing	80 X 95 X 55 mm (3.150" X 3.740" X 2.165")
0H	4144379	1	Spacer	(SUB FOR TH102430)
4A	-	1	Part 13	-
4B	TH109806	2	BUSHING	-
4C	TH109807	2	Bushing	90 X 105 X 100 mm (3.543" X 4.134" X 3-15/16")
4D	TH102445	6	Seal	-
4E	TH100074	2	Lubrication Fitting	-
