Открытый узел

COMPRESSOR HOOD/DOORS/BAFFLE/GRILL

COMPRESSOR HOOD/DOORS/BAFFLE/GRILL

COMPRESSOR HOOD/DOORS/BAFFLE/GRILL

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

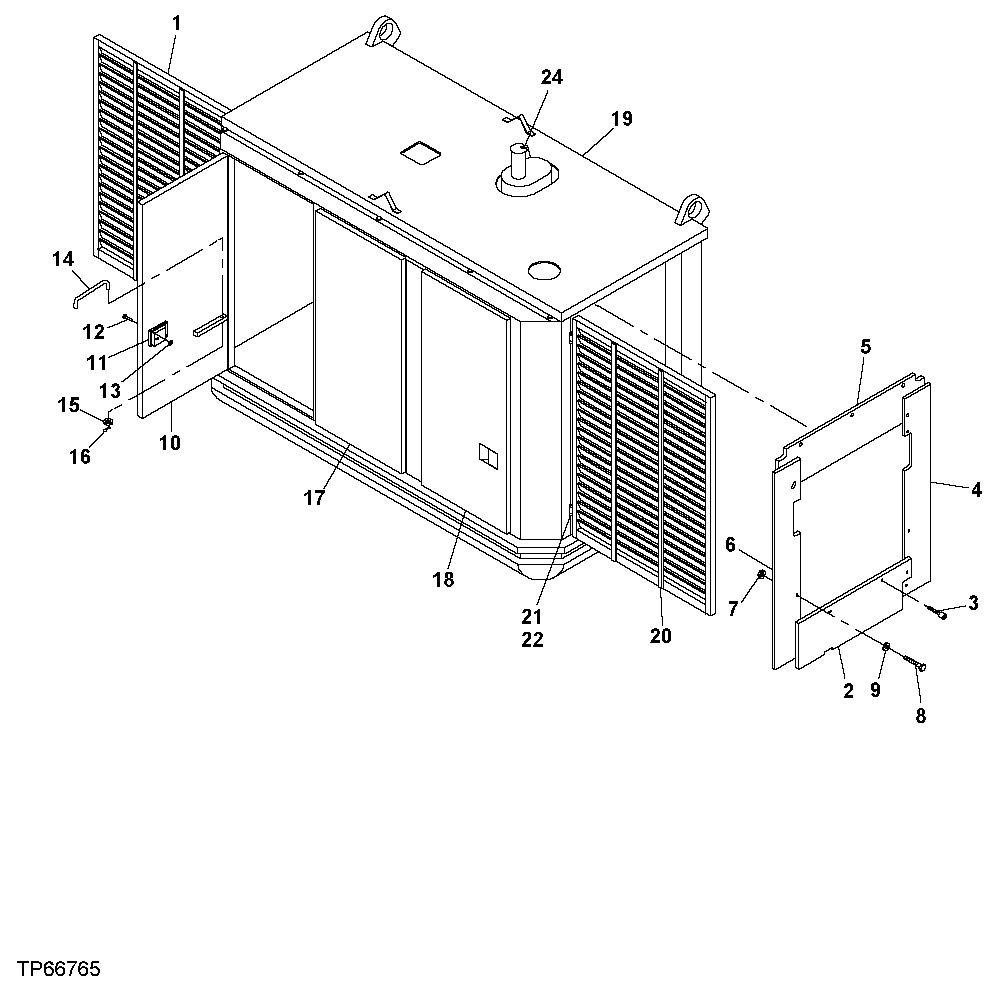

COMPRESSOR HOOD/DOORS/BAFFLE/GRILL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	303422	1	Grille	-
2	113849	1	Isolator	(BOTTOM BAFFLE)
2	990006	12	Rubber Mount	-
3	19M7407	5	Cap Screw	M8 X 25
4	113850	1	Isolator	(FRONT BAFFLE)
4	990006	11	Rubber Mount	-
5	113852	2	Isolator	(TOP BAFFLE)
6	113851	1	Isolator	(REAR BAFFLE)
6	990006	8	Rubber Mount	-
7	14M7476	5	Nut	M27
8	100804016	5	Screw	-
9	24M7298	15	Washer	8.400 X 25 X 2 mm, (SUB FOR 24M7207)
10	500693	1	Door	(LEFT REAR)
11	AT194969	2	Key	(SUB FOR AT147803)
11	4361763	2	Lock	(SUB FOR AT214010)
12	M63200	12	Rivet	-
13	24M7027	12	Washer	5.300 X 10 X 1 mm
14	4385171	3	Pin Fastener	(SUB FOR AT217838)
15	24M7055	3	Washer	8.400 X 16 X 1.600 mm
16	H132922	3	Cotter Pin	-
17	500677	1	Door	(MIDDLE REAR)
18	500694	1	Door	(RIGHT REAR)
19	500676	1	Hood	-
20	303410	1	Grille	-
21	19M8011	8	Cap Screw	(NOT ILLUSTRATED)
22	24H1211	8	Washer	9/16" X 1-3/8" X 0.105"
23	203457	1	Cap	4.5", (USED ON EXCAVATOR EXHAUST PIPE) (NOT ILLUSTRATED)
24	AR86598	1	CAP	3"
