Открытый узел

ARCTIC START KIT (TYPE II)

ARCTIC START KIT (TYPE II)

ARCTIC START KIT (TYPE II)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ARCTIC START KIT (TYPE II)

Нет текстового описания

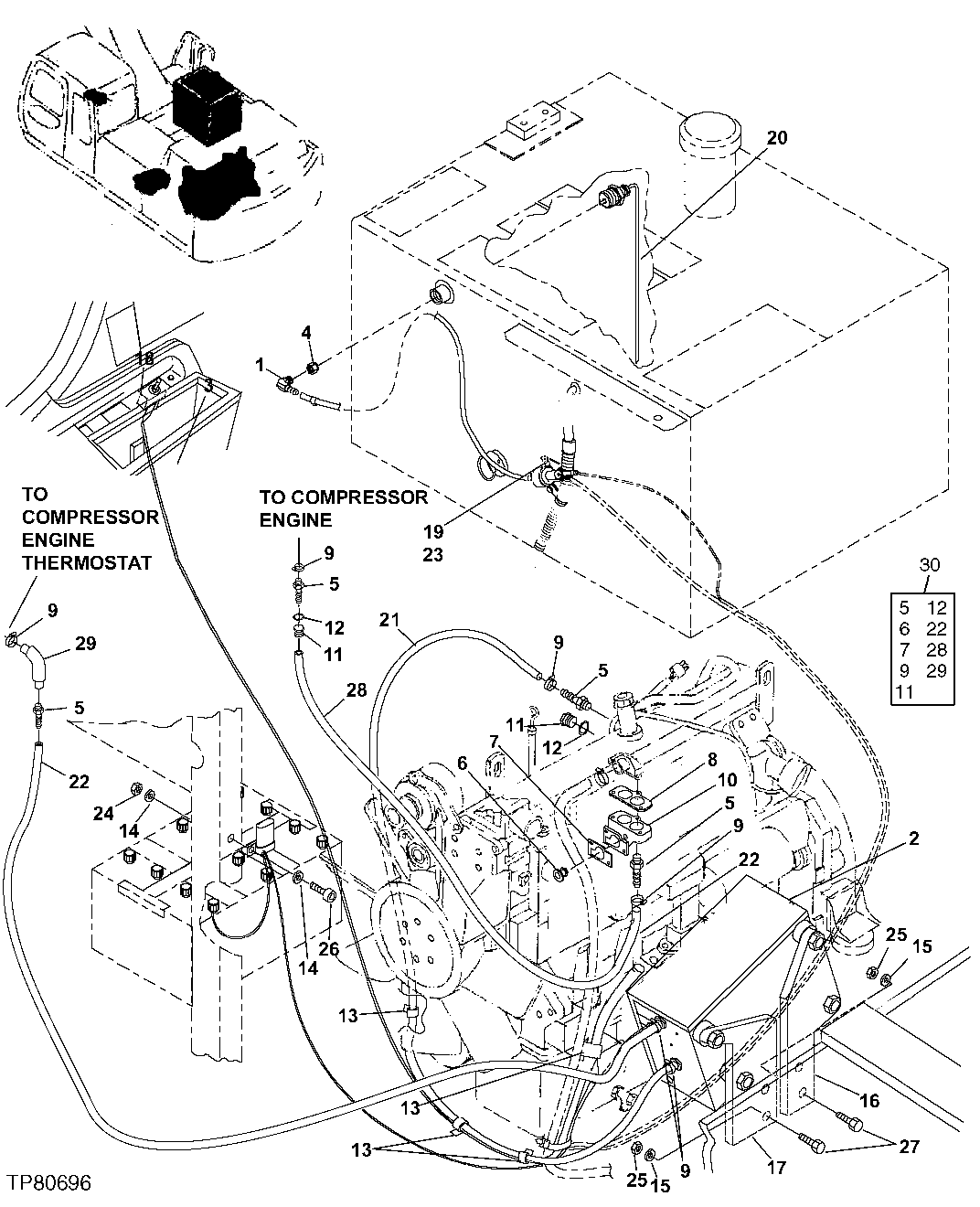

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR85517	1	ADAPTER FITTING	-
2	AT186577	1	Kit	D10W HEATER (DEERE DEALER ORDER DIRECT FROM ACTIVE GEAR)
3	AT186578	1	Kit	SWITCH AND LED (DEERE DEALER ORDER DIRECT FROM ACTIVE GEAR)
4	AT186671	1	Fitting	-
5	H33801	4	Hose Fitting	-
6	R123226	1	Seal	-
7	R502814	1	Gasket	(SUB FOR R123345 AND R135896)
8	R501373	1	Gasket	(SUB FOR R54638)
9	TY22466	6	Clamp	-
10	-	1	Part 10	THERMOSTAT ( T166547 NO LONGER AVAILABLE)
11	T166548	2	Plug	-
12	U13639	3	O-Ring	-
13	R46667	1	Clamp	-
14	24M7027	2	Washer	5.300 X 10 X 1 mm
15	24M7239	4	Washer	10.700 X 21 X 2.500 mm
16	-	1	Part 16	HEATER MOUNTING, RH ( T166544 NO LONGER AVAILABLE)
17	-	1	Part 17	HEATER MOUNTING, LH ( T166545 NO LONGER AVAILABLE)
18	-	1	Part 18	(ARCTIC START) ( T166602 NOT REQUIRED IN THIS APPLICATION)
19	T166628	1	Bracket	-
20	T166629	1	Tube	-
21	T166636	1	Hose	OUTLET, 0.75 IN ID X 1.06 IN OD X 86.0 IN LG, MAKE FROM T78497 BULK ROLL, CUT TO SIZE
22	-	1	Part 22	INLET, 0.75 IN ID X 1.06 IN OD X 46 IN LG, MAKE FROM T78497 BULK ROLL, CUT TO SIZE ( T166744 NLA)
23	12M7033	1	Lock Washer	10.500 mm
24	14M7297	1	Nut	M5
25	14M7400	4	Lock Nut	M10
26	19M7372	1	Cap Screw	M5 X 16
27	19M7572	4	Cap Screw	M10 X 45
28	-	1	Part 28	(MAKE FROM T78497)BULK ROLL ( T166745 NLA)
29	15H621	1	Elbow Fitting	3/4"
30	AT190895	1	Kit	START (ARTIC), (SUB FOR AT186847 ) (INCLUDES AT190750 AND AT190749)
