PILOT HYDRAULIC HOSES, OIL LINES AND FILTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4437930	1	Hydraulic Hose	SUB FOR TH4437930
2	4437934	1	Hydraulic Hose	SUB FOR TH4437934
3	4611025	1	Oil Filter	SUB FOR 4408959
5	12M7066	2	Lock Washer	10 mm
6	19M7576	2	Screw	M10 X 30, SUB FOR J781030
10	A852133	1	Adapter Fitting	SUB FOR P67978
10	CH11570	1	O-Ring	-
11	P67989	2	Elbow Fitting	-
11	CH11570	1	O-Ring	-
12	A852344	1	Elbow Fitting	-
12	4506418	1	O-Ring	-
14	A852143	1	Adapter Fitting	SUB FOR THA852143
14	4506418	1	O-Ring	-
16	19M8166	2	Cap Screw	M10 X 110
22	4450081	1	Hydraulic Hose	SUB FOR TH4450081
23	4506418	1	O-Ring	-
23	4445981	1	Tee Fitting	SUB FOR P68010
24	XCL-29	1	Hose Clamp	SUB FOR TH110522 OR 4193848
25	19M7402	1	Cap Screw	M10 X 25
26	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
31	4487648	1	Gasket	SUB FOR 0308704
32	0308703	1	Pressure Relief Valve	-
33	4487138	1	O-Ring	SUB FOR 0308705
34	-	1	Part 28	-
35	9228867	1	Shim	SUB FOR 4293211
36	0308709	1	Fitting Plug	-
51	0709701	1	Pressure Relief Valve	-
61	4174541	2	Fitting	-
62	A885002	1	Plug	-
3A	AT186554	1	Filter Element	SUB FOR 4370435 OR AT214263
3B	-	1	Part 5	4191301 NLA
3C	TH105683	1	O-Ring	SUB FOR A811060, 4153538, TH0430809 OR 0430809
3D	4472430	1	Pressure Relief Valve	-
35A	4606473	2	Shim	SUB FOR 4309836
35B	4487297	2	Shim	SUB FOR 4309837
35C	-	2	Part 32	4309838 NLA
35D	4601120	2	Shim	-
61A	M800650	1	Packing	-
62A	4506418	1	O-Ring	-

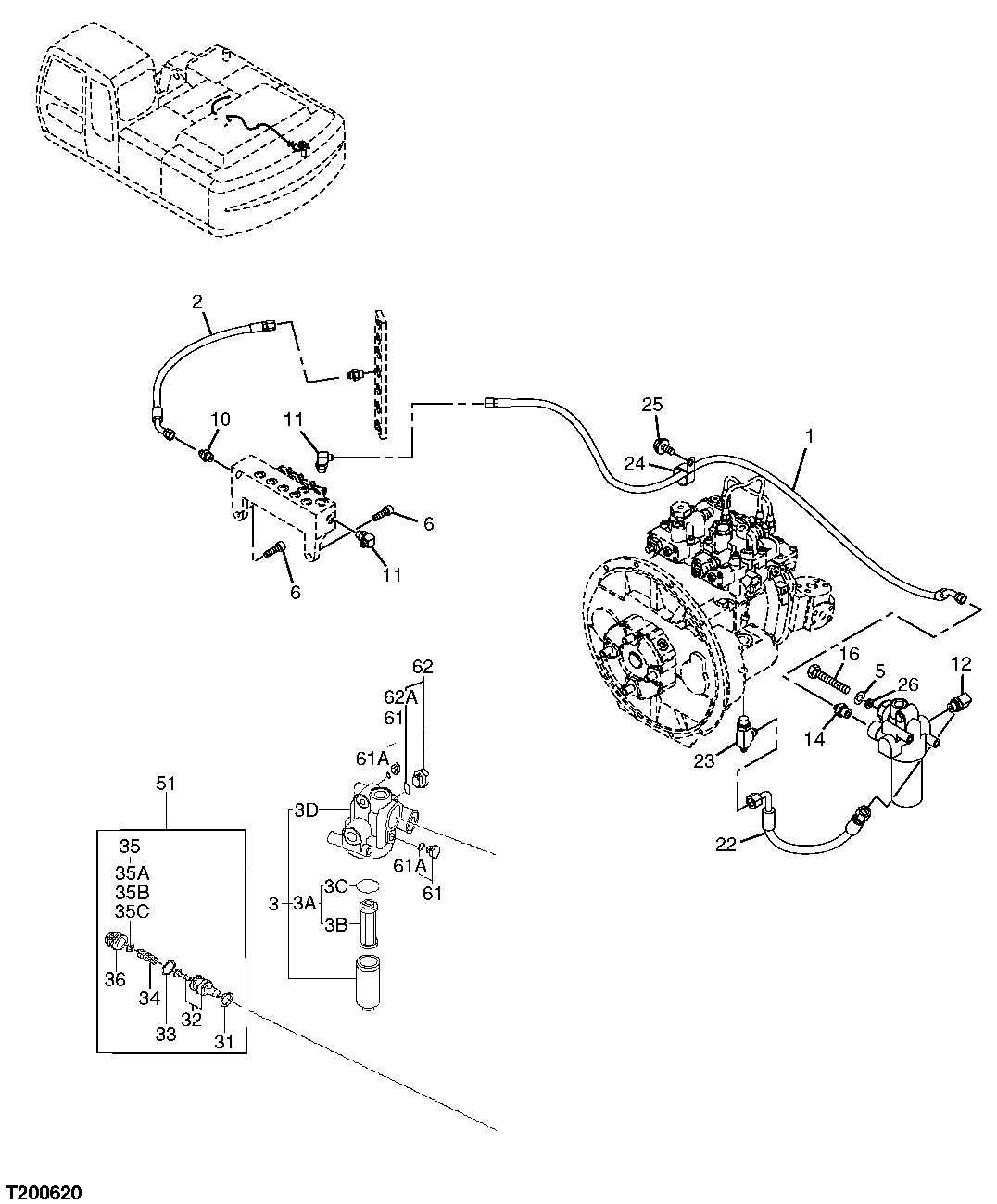

PILOT HYDRAULIC HOSES, OIL LINES AND FILTER
