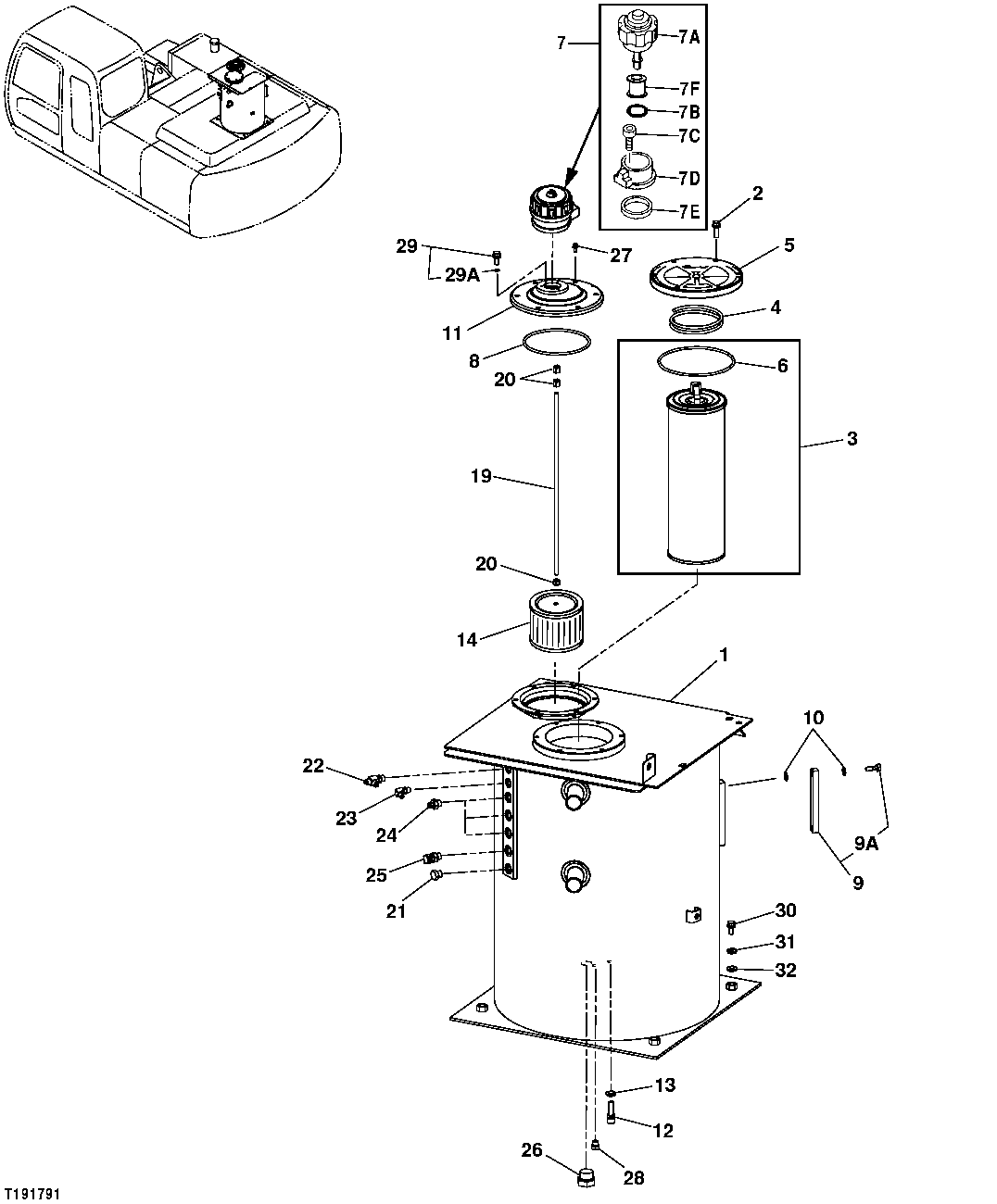

HYDRAULIC OIL RESERVOIR, FILTERS, AND SENSOR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DH500017	1	Hydraulic Reservoir	-
2	19M7550	6	Cap Screw	M10 X 35
2	12M7066	6	Lock Washer	10 mm
2	24M7028	6	Washer	10.500 X 20 X 2 mm
3	FYA00033065	1	Filter	SUB FOR TH4443773, 4443773, 4448402 OR FYA00016055
3	-	1	Part 6	CLEAN-UP FILTER, LIMITED USE - APPROXIMATELY 3 HOURS, IDLE SPEED
4	4443659	1	Spring	SUB FOR TH4443659
5	4440802	1	Cover	SUB FOR TH4440802
6	T110444	1	O-Ring	-
7	-	1	Part 10	-
8	TH100679	1	O-Ring	159.300 X 5.700 mm (6.272" X 0.224")
9	8053499	1	Level Gauge	SUB FOR TH108293
10	449558	4	Washer	SUB FOR TH100675
11	8066670	1	Cover	SUB FOR AT215118
12	4250260	1	Sensor	SUB FOR AT154921
13	4250261	1	Gasket	SUB FOR AT154922
14	4210224	1	Strainer	SUB FOR TH110133
14	AT190750	1	Strainer	ARCTIC, 32 MESH FOR ARCTIC CONDITIONS
19	4396619	1	Rod	SUB FOR AT250688
20	14M7274	3	Nut	M10
21	A885003	1	Pipe Plug	SUB FOR THA885003
22	A852422	1	Tee Fitting	SUB FOR THA852422
23	M800650	2	Packing	-
23	4154670	1	Elbow Fitting	SUB FOR THA852322, P67984 OR A852322
24	4200466	3	Adapter Fitting	SUB FOR THA852133 OR TH108320
25	A852333	1	Elbow Fitting	SUB FOR THA852333, TH101047 OR 4154671
26	A885008	1	Pipe Plug	SUB FOR THA885008
27	19M7402	6	Cap Screw	M10 X 25
27	12M7066	6	Lock Washer	10 mm
27	24M7028	6	Washer	10.500 X 20 X 2 mm
28	A885002	1	Plug	SUB FOR THA885002
29	4209653	1	Fitting Plug	SUB FOR TH109514
30	19M7488	4	Cap Screw	M16 X 40
31	12H294	4	Lock Washer	5/8"
32	24M7338	4	Washer	17 X 30 X 3 mm
7A	4326285	1	Cap	-
7B	953612	1	O-Ring	-
7C	19M8146	3	Screw	M5 X 16
7D	4222875	1	Base	-
7E	4222876	1	Packing	-
7F	4251384	1	Filter Element	-
9A	4100967	2	Bolt	SUB FOR TH101894
29A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489

HYDRAULIC OIL RESERVOIR, FILTERS, AND SENSOR
