HYDRAULIC HOSES (LEFT PILOT CONTROLLER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4412666	1	Clamp	-
9	9751787	1	Clamp	-
10	19M7358	2	Cap Screw	M10 X 40
18	8077444	1	Bracket	-
21	19M7402	2	Cap Screw	M10 X 25
22	4425177	1	Channel	-
32	A852133	1	Adapter Fitting	-
38	3079728	1	Bushing	-
39	4351175	1	Hose	-
40	4351774	1	Clamp	-
41	4484016	1	Hydraulic Hose	(SUB FOR TH4444732 OR 4459260)
42	4437634	1	Hydraulic Hose	(SUB FOR TH4437634)
43	4484016	1	Hydraulic Hose	(SUB FOR TH4437636)
44	4437637	1	Hydraulic Hose	(SUB FOR TH4437637)
47	A852223	6	Elbow Fitting	-
48	4437653	1	Hydraulic Hose	-
49	4437656	1	Hydraulic Hose	Fabricate
50	XCL-29	1	Hose Clamp	(SUB FOR 4190264 OR 4193848)
51	19M7938	1	Cap Screw	M10 X 20
54	2045998	1	Bushing	-
55	4261938	1	Fitting	(SUB FOR AT154285)
56	H77698	1	Tie Band	-
32A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
47A	M800650	6	Packing	-
55A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")

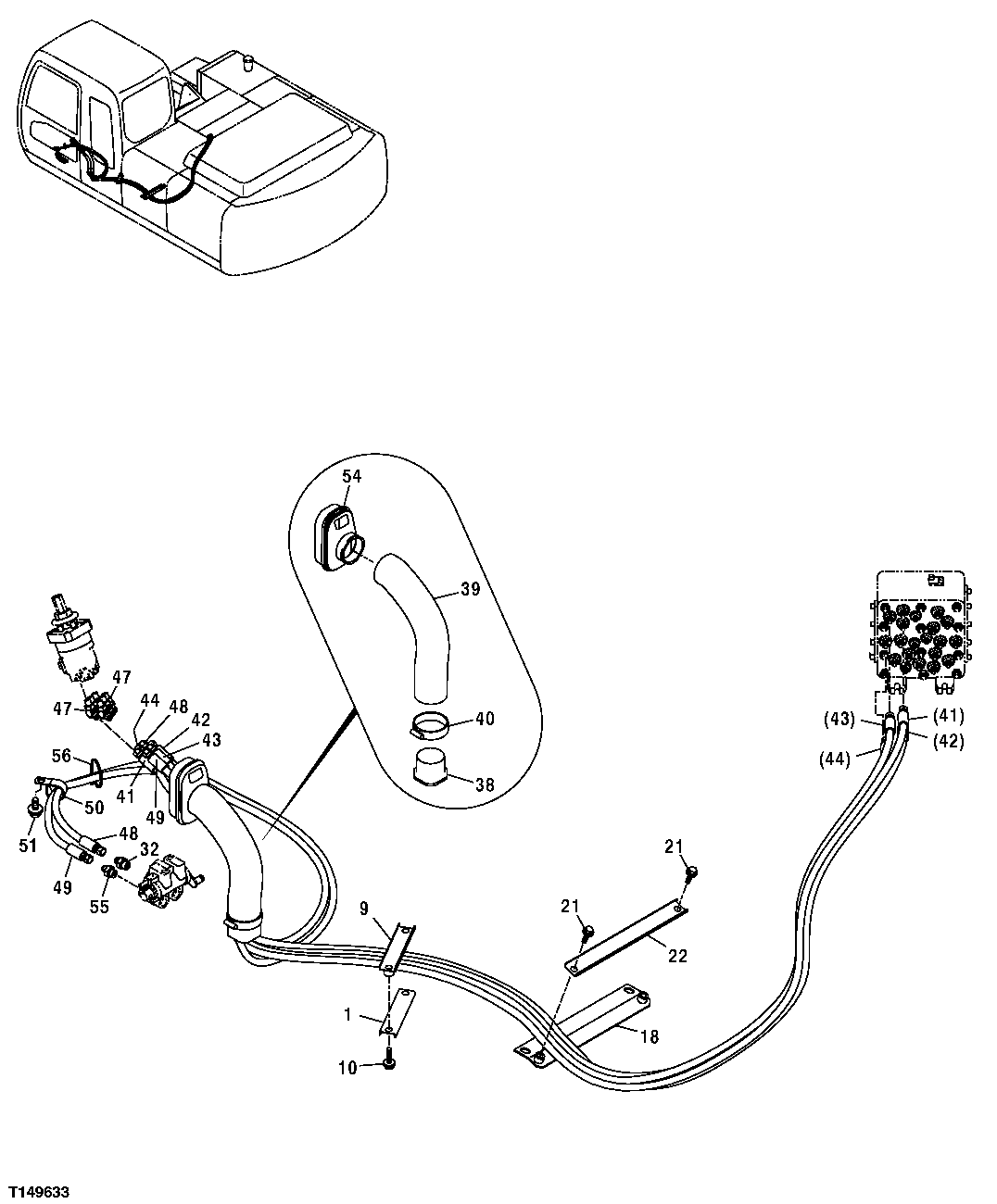

HYDRAULIC HOSES (LEFT PILOT CONTROLLER)
