CONTROL VALVE PRESSURE AND RETURN AUXILIARY PLUMBING (FACTORY)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8079794	1	Oil Line	-
2	H61354	4	Flange Fitting	(SUB FOR Z962453)
3	19M7576	8	Screw	M10 X 30, (SUB FOR J781030)
4	T78313	2	O-Ring	-
6	4457290	1	Hydraulic Hose	-
7	T76938	5	O-Ring	(SUB FOR 4187328)
8	A853388	3	Elbow Fitting	-
9	4455599	1	Valve	-
11	8079166	1	Bracket	-
12	19M8011	2	Cap Screw	M12 X 30, (SUB FOR J011230)
13	19M7403	2	Cap Screw	M12 X 35, (SUB FOR J021235)
15	-	1	Part 12	( <service-part>9214462</service-part> NLA)
16	9214463	1	Hydraulic Hose	-
18	4457286	1	Hydraulic Hose	-
23	4282718	2	Pressure Relief Valve	-
24	4190127	1	Clamp	-
25	19M8088	1	Cap Screw	M12 X 75, (SUB FOR J011275)
26	A853188	1	Adapter Fitting	-
15A	4457285	1	Hydraulic Hose	-
15A	-	1	Part 14	(MAKE FROM <service-part>XHG-075</service-part> , CTL) ( <service-part >4327294</service-part> NLA)
16A	4457289	1	Hydraulic Hose	-

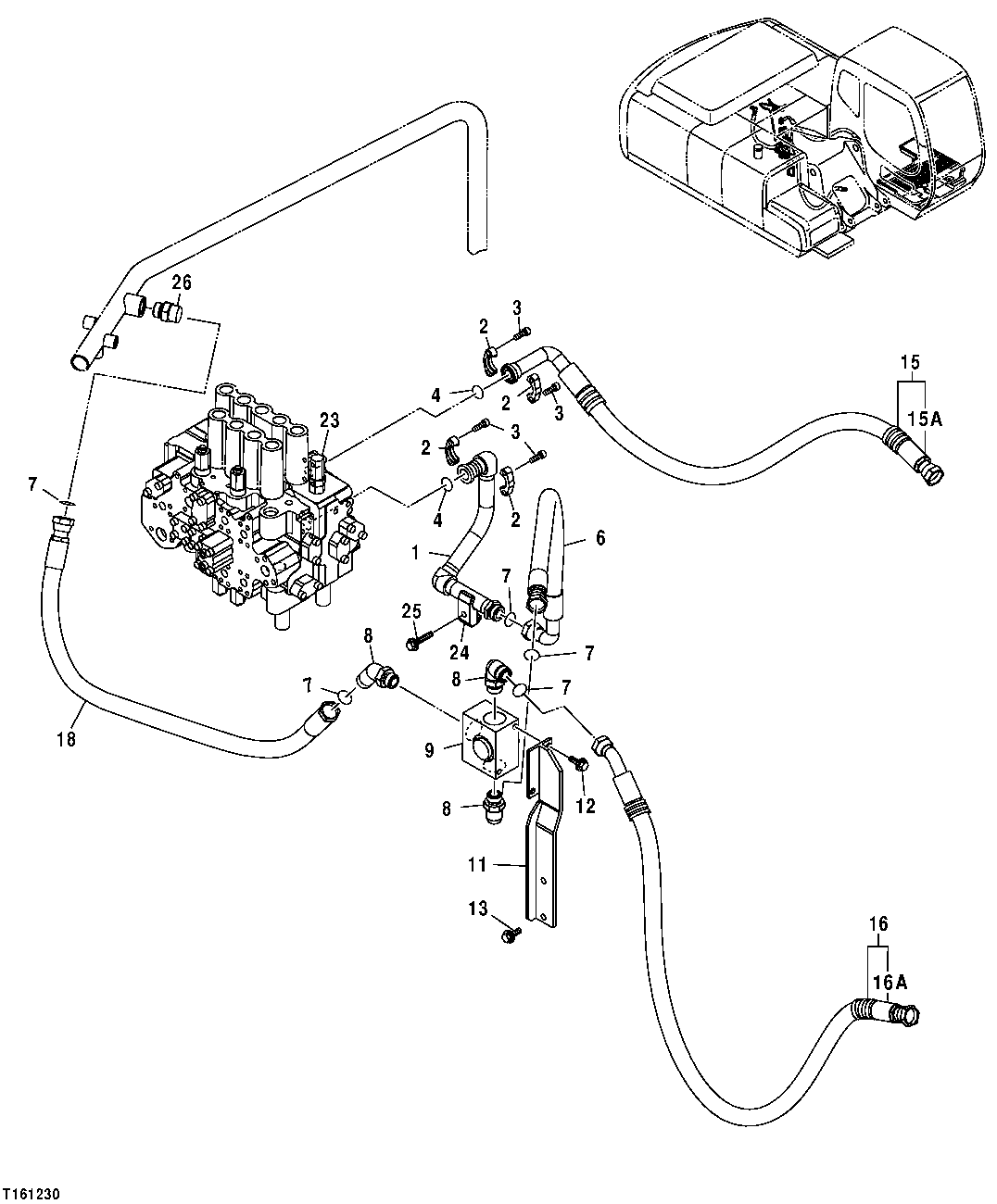

CONTROL VALVE PRESSURE AND RETURN AUXILIARY PLUMBING (FACTORY)

Нет текстового описания
