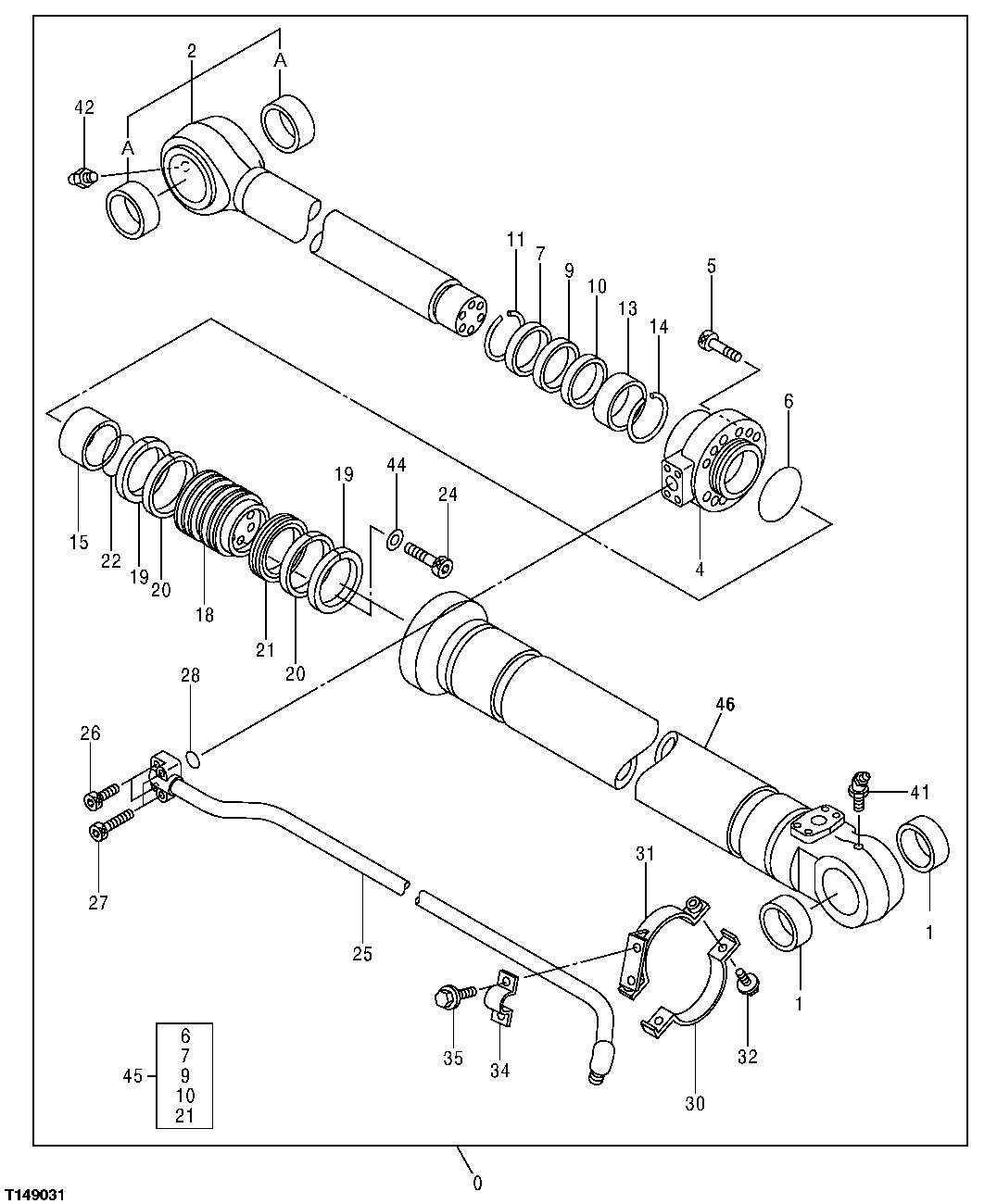

BUCKET CYLINDER COMPONENTS (SN -603533)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	SUB FOR TH9205255; SUB 9234732J; 9205255Y NLA
1	4332285	2	Bushing	SUB FOR AT217750
2	7037631	1	Rod	Piston
4	1027961	1	Cylinder Head	SUB FOR TH1027961
5	19M8913	12	Screw	M18 X 80
6	4432448	1	O-Ring	For Heat Problems See DTAC Solution, SUB FOR TH4432448
6	4641828	1	O-Ring	Heat Resistant
7	T204375	1	Seal	SUB FOR AT181238 AND AT264293
9	AT264395	1	Seal	SUB FOR TH110018
10	-	1	Part 11	AT154733 NLA
11	4369507	1	Ring	SUB FOR AT181239
13	AT264321	1	Bushing	SUB FOR AT154779 OR AT264273
14	4264983	1	Snap Ring	SUB FOR AT131251
15	3090718	1	Ring	SUB FOR TH3090718
18	3088182	1	Piston	SUB FOR TH3088182
19	4431272	2	Ring	SUB FOR TH4431272
20	4431329	2	Ring	SUB FOR TH4431329
21	4431328	1	Seal	SUB FOR TH4431328
22	CH17854	1	Packing	-
24	4440216	6	Bolt	SUB FOR TH4440216
25	8079015	1	Line	SUB FOR TH8079015
26	19M8341	2	Screw	M12 X 45
27	19M8444	2	Screw	M12 X 60
28	AT264324	1	O-Ring	SUB FOR TH100044
30	3088453	1	Clamp	SUB FOR TH3088453
31	8079055	1	Clamp	SUB FOR TH8079055
32	19M7550	2	Cap Screw	M10 X 35
34	4194152	1	Clamp	SUB FOR TH110029
35	19M7402	2	Cap Screw	M10 X 25
41	T116334	1	Lubrication Fitting	-
42	TH100074	1	Lubrication Fitting	-
44	TH4451000	6	Washer	-
45	4485614	1	Seal Kit	For Heat Problems See DTAC Solution, SUB FOR TH9207060 OR 9207060
45	-	1	Part 35	9257549 NLA; HEAT RESISTANT
46	9207057	1	Hydraulic Cylinder Barrel	-
2A	4358100	2	Bushing	SUB FOR AT217787

BUCKET CYLINDER COMPONENTS (SN -603533)
