Открытый узел

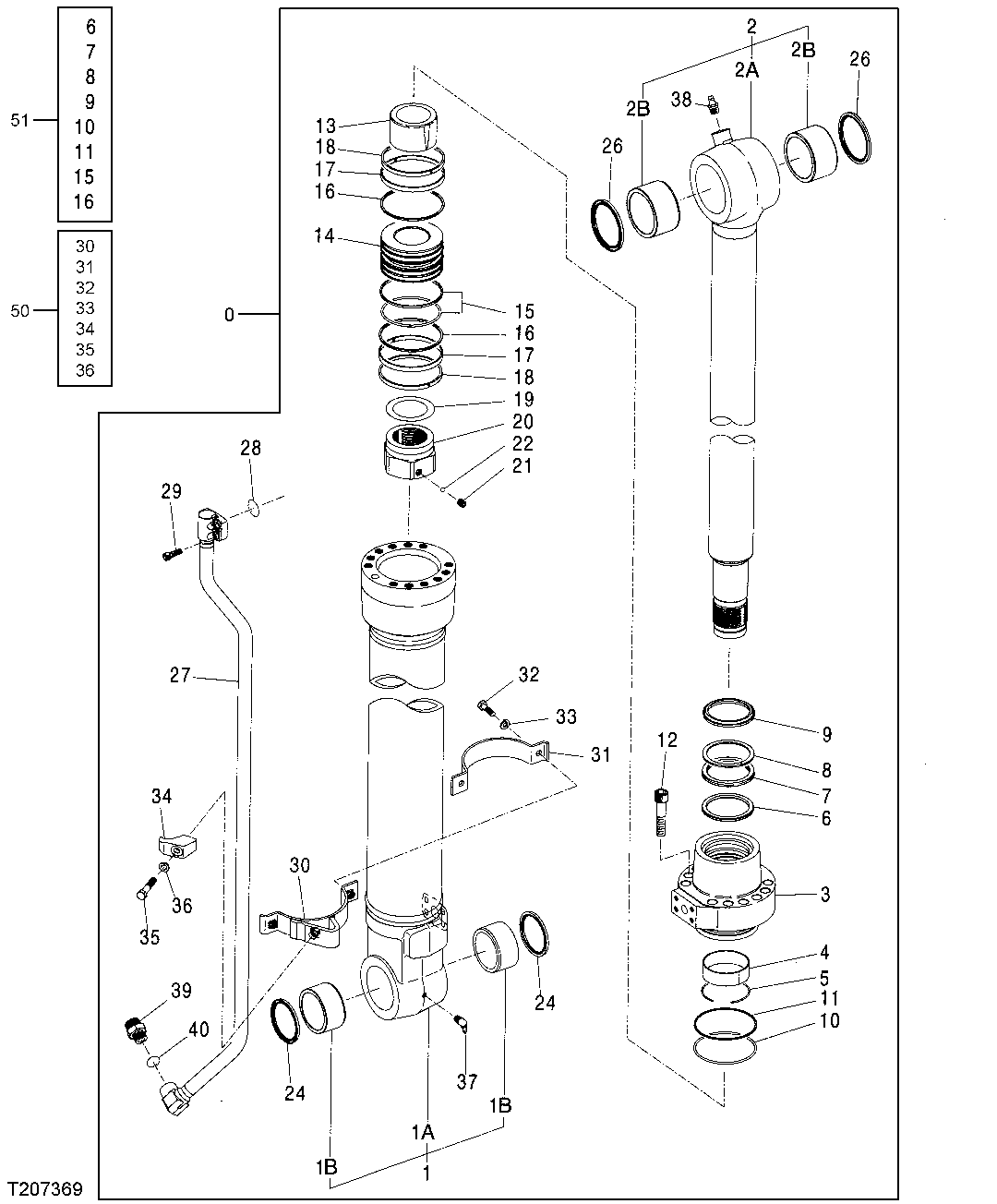

Bucket Cylinder Components (603534 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9234732J	1	Hydraulic Cylinder	SUB FOR TH9205255, 9205255 OR 9234732
1	0932801	1	Tube	-
1	0932801	1	Tube	SUB FOR PG201319
2	0932802	1	Rod	-
2	0932802	1	Rod	SUB FOR PG201321
3	0932803	1	Cylinder Head	-
4	AT264321	1	Bushing	SUB FOR 0325904
5	0237407	1	Ring	-
6	1119303	1	Ring	SUB FOR 4469112, 0927507, 0973905 OR 4S00706
7	1119304	1	Packing	SUB FOR 0105301, AT264350, 0973906 OR 4S00707
8	AT264351	1	Back-Up Ring	SUB FOR 0237419
9	4729049	1	Ring	SUB FOR 4428492
10	A811125	1	O-Ring	-
11	0409906	1	Back-Up Ring	SUB FOR 4S00666
12	19M8913	12	Screw	M18 X 80, SUB FOR M341880
13	0932804	1	Ring	-
14	0707204	1	Piston	-
15	0254305	1	Seal	-
16	H155316	2	Back-Up Ring	SUB FOR 0409911
17	0974906	2	Ring	SUB FOR 0932805 OR 4S00712
18	H155318	2	Ring	SUB FOR 0254309
19	T108063	1	Shim	SUB FOR 0309216
20	0789111	1	Nut	-
21	22M6684	1	Set Screw	M12 X 12, SUB FOR 0309011
22	T13624	1	Ball	SUB FOR 0111707
24	TH102446	2	Seal	SUB FOR 0815901, 0855003 OR 4067902
26	TH102445	2	Seal	SUB FOR 0400902 OR 4067901
27	0932806	1	Line	-
28	4506430	1	O-Ring	-
29	19M7662	4	Cap Screw	M10 X 30, SUB FOR 4486953 OR J971030
30	0932808	1	Band	-
31	0399310	1	Band	-
32	19M7550	2	Cap Screw	M10 X 35, SUB FOR J021035
33	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
34	H238070	1	Clamp	SUB FOR 0309021 OR T108036
35	19M7362	1	Cap Screw	M12 X 55, SUB FOR 0667013
36	12M7067	1	Lock Washer	12 mm, SUB FOR 0208516
37	T116334	1	Lubrication Fitting	SUB FOR 0271312 OR J75581
38	TH100074	1	Lubrication Fitting	SUB FOR J75481
39	A853166	1	Adapter Fitting	INCLUDES AT318035
39	AT318035	1	O-Ring	SUB FOR 4506424
40	AT318035	1	O-Ring	SUB FOR 4506424
50	0932807	1	Band Kit	-
51	4627361	1	Seal Kit	-
1A	-	1	Part 3	-
1B	4332285	2	Bushing	-
2A	-	1	Part 7	-
2B	4397790	2	Bushing	-

Bucket Cylinder Components (603534 - )

Нет текстового описания
