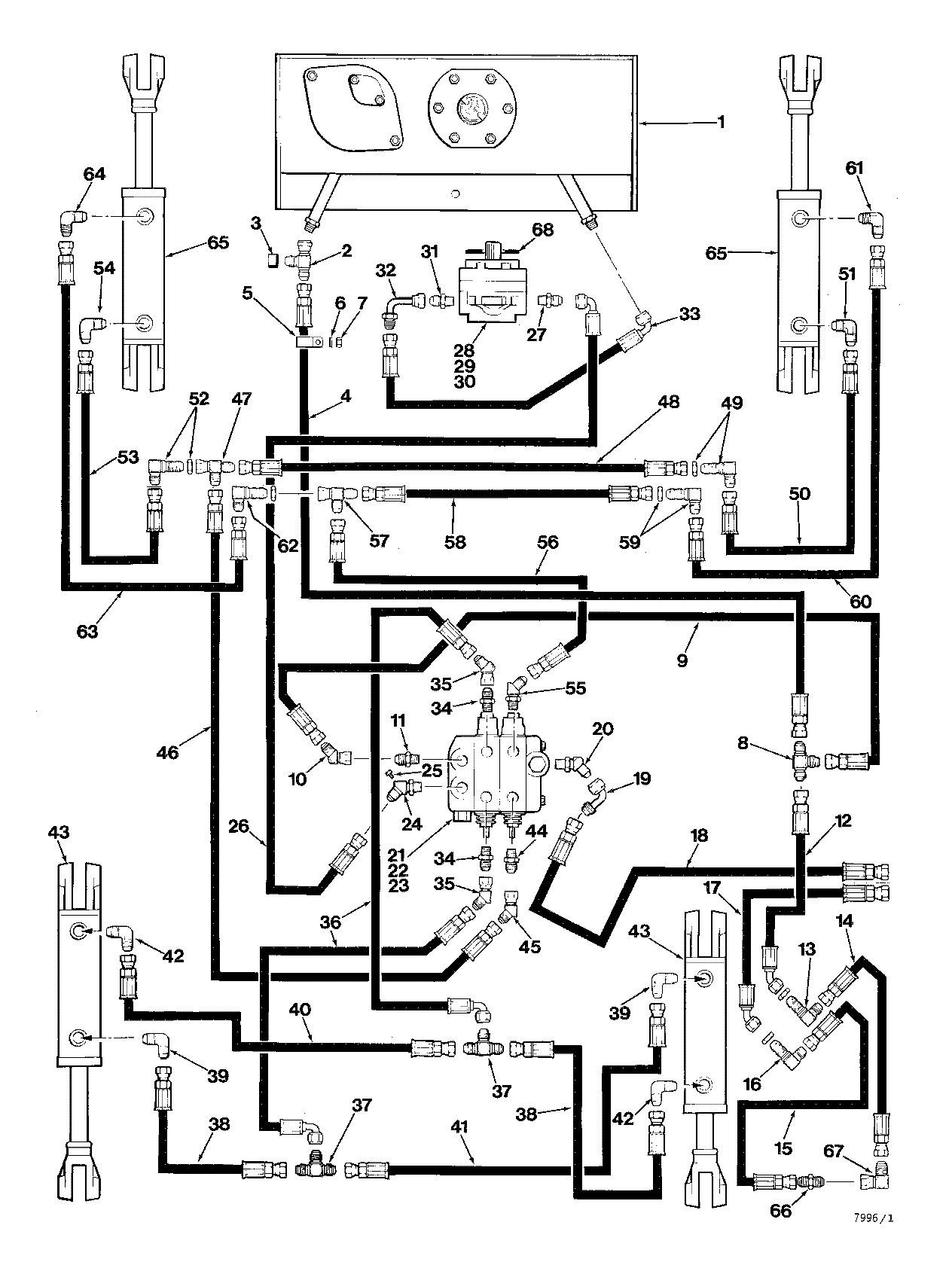

HYDRAULIC SYSTEM FORWARDER ( AC5390 - CK5425) 2000-134/10 [2000-134/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	826214100	1	TEE -	-
3	810790600	1	CAP -	-
4	810757100	1	HOSE-HYD*1.00X55	-
5	810701000	1	CLAMP*1-9/16	-
6	810011600	1	WASHER*1/2	-
7	810669400	1	LOCKNUT*1/2-13UNC	-
8	810366000	1	TEE	-
9	810581300	1	HOSE-HYD*1.00X28	-
10	810441800	1	ELBOW-45 DEG.	-
11	810115500	1	FITTING	-
12	811130800	1	HOSE-HYD*1.00X53	-
13	810619900	1	ELBOW-90 DEG. -	-
14	810590400	1	HOSE-HYD*1.00X23	-
15	811259700	1	HOSE-HYD*1.00X19 - TO S/N CM7564	-
16	810619900	1	ELBOW-90 DEG. -	-
17	811019500	1	HOSE-HYD*1.00X83 -	-
18	810964000	1	HOSE ASSEMBLY - SHUTTLE VALVE TO PUMP - (GRAPPLES)	-
19	810329600	1	ELBOW-90 DEG.	-
20	810285700	1	ELBOW-45 DEG.	-
21	-------	1	O-RING	-
22	810082100	3	BOLT*1/2-13UNCX1	-
23	810011600	3	WASHER*1/2	-
24	823782800	1	FITTING-45 DEG.	-
25	810520200	1	PLUG	-
26	811174200	1	Hydraulic Hose	-
27	810115500	1	FITTING	-
28	-------	1	O-RING	-
29	826006300	2	STUD -	-
30	810011600	2	WASHER*1/2	-
31	810347800	1	FITTING	-
32	811075200	1	ELBOW-90 DEG.	-
33	811120900	1	HOSE-HYD*1.25X47	-
34	810490900	2	FITTING 1/2 MJIC 3/4 -	-
35	810466600	2	FITTING-45 DEG.	-
36	811174400	2	HOSE-HYD*1.00X36	-
37	810292300	2	TEE	-
38	810935000	2	HOSE-HYD*0.50X52	-
39	810112100	2	ELBOW-90 DEG.	-
40	810890700	1	HOSE ASSEMBLY - SHUTTLE VALVE TO EMERGENCY PUMP	-
41	810910000	1	HOSE-HYD*0.50X28	-
42	810112100	2	ELBOW-90 DEG.	-
43	-------	1	O-RING	-
44	810490900	1	FITTING 1/2 MJIC 3/4 -	-
45	810466600	1	FITTING-45 DEG.	-
46	810454400	1	HOSE-HYD*0.50X26	-
47	810579400	1	TEE-JIC/JIC/JIC -	-
48	810910000	1	HOSE-HYD*0.50X28	-
49	810372600	1	ELBOW-90 DEG.	-
50	810349100	1	HOSE-HYD*0.50X39	-
51	810112100	1	ELBOW-90 DEG.	-
52	810372600	1	ELBOW-90 DEG.	-
53	810349100	1	HOSE-HYD*0.50X39	-
54	810112100	1	ELBOW-90 DEG.	-
55	810459300	1	FITTING-45 DEG.	-
56	810910000	1	HOSE-HYD*0.50X28	-
57	810579400	1	TEE-JIC/JIC/JIC -	-
58	810910000	1	HOSE-HYD*0.50X28	-
59	810372600	1	ELBOW-90 DEG.	-
60	810935000	1	HOSE-HYD*0.50X52	-
61	810112100	1	ELBOW-90 DEG.	-
62	810372600	1	ELBOW-90 DEG.	-
63	810935000	1	HOSE-HYD*0.50X52	-
64	810112100	1	ELBOW-90 DEG.	-
65	-------	1	O-RING	-
66	810509500	1	ADAPTER	-
67	810489900	1	ELBOW-90 DEG. -	-
68	823533500	1	GASKET -	-
