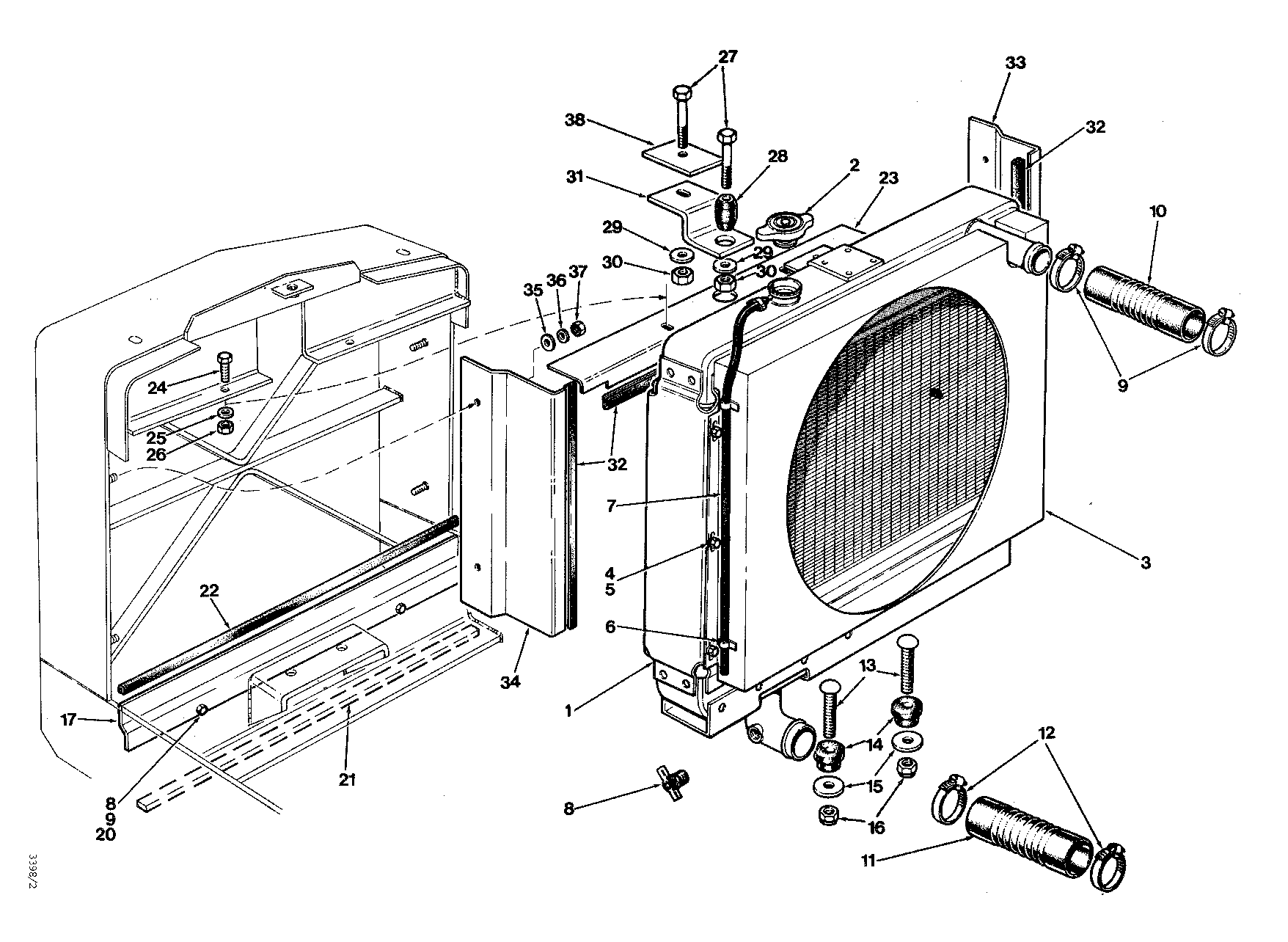

RADIATOR (1600) G S E E W 1610 COOLING SYSTEM( 800001 - ) 1610-010/11 [1610-010/11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810777900	1	RADIATOR	-
2	810732100	1	RADIATOR CAP - 7 P.S.I	-
3	823856800	1	SHROUD	-
4	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
5	810043300	6	FLAT WASHER 1/4	-
6	810778700	2	HOSE CLIP	-
7	823850000	1	DRAIN HOSE	-
8	810104500	1	DRAIN COCK	-
9	810005800	2	HOSE CLAMP	-
10	824538100	1	RADIATOR HOSE - UPPER	-
11	820035800	1	RADIATOR HOSE - LOWER	-
12	810784500	2	CLAMP*36	-
13	810355900	2	CARRIAGE BOLT 1/2 - 13 UNC X 2-1/4	-
14	810452300	2	MOUNT	-
15	850036000	2	WASHER	-
16	810087700	2	NUT*1/2-13UNC	-
17	824436300	1	BOTTOM SEAL	-
18	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
19	810309800	2	FLAT WASHER 3/8 - HARDENED	-
20	810087500	2	HEX NUT 3/8-16 UNC	-
21	824436500	1	SEAL	-
22	824436400	2	SEAL CHANNEL	-
23	824436000	1	TOP SEAL	-
24	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
25	810309800	2	FLAT WASHER 3/8 - HARDENED	-
26	810087500	2	HEX NUT 3/8-16 UNC	-
27	810082500	2	BOLT*1/2-13UNCX2	-
28	810840900	1	MOUNT	-
29	810011600	2	WASHER*1/2	-
30	810087700	2	NUT*1/2-13UNC	-
31	824427100	1	UPPER RADIATOR SUPPORT	-
32	824426800	3	SEAL CHANNEL	-
33	824437000	1	SIDE SEAL - RH	-
34	824437000	1	SIDE SEAL - RH	-
35	810011600	4	WASHER*1/2	-
36	810309800	4	FLAT WASHER 3/8 - HARDENED	-
37	810087500	4	HEX NUT 3/8-16 UNC	-
38	821643500	1	PLATE	-

RADIATOR (1600) G S E E W 1610 COOLING SYSTEM( 800001 - ) 1610-010/11 [1610-010/11]
