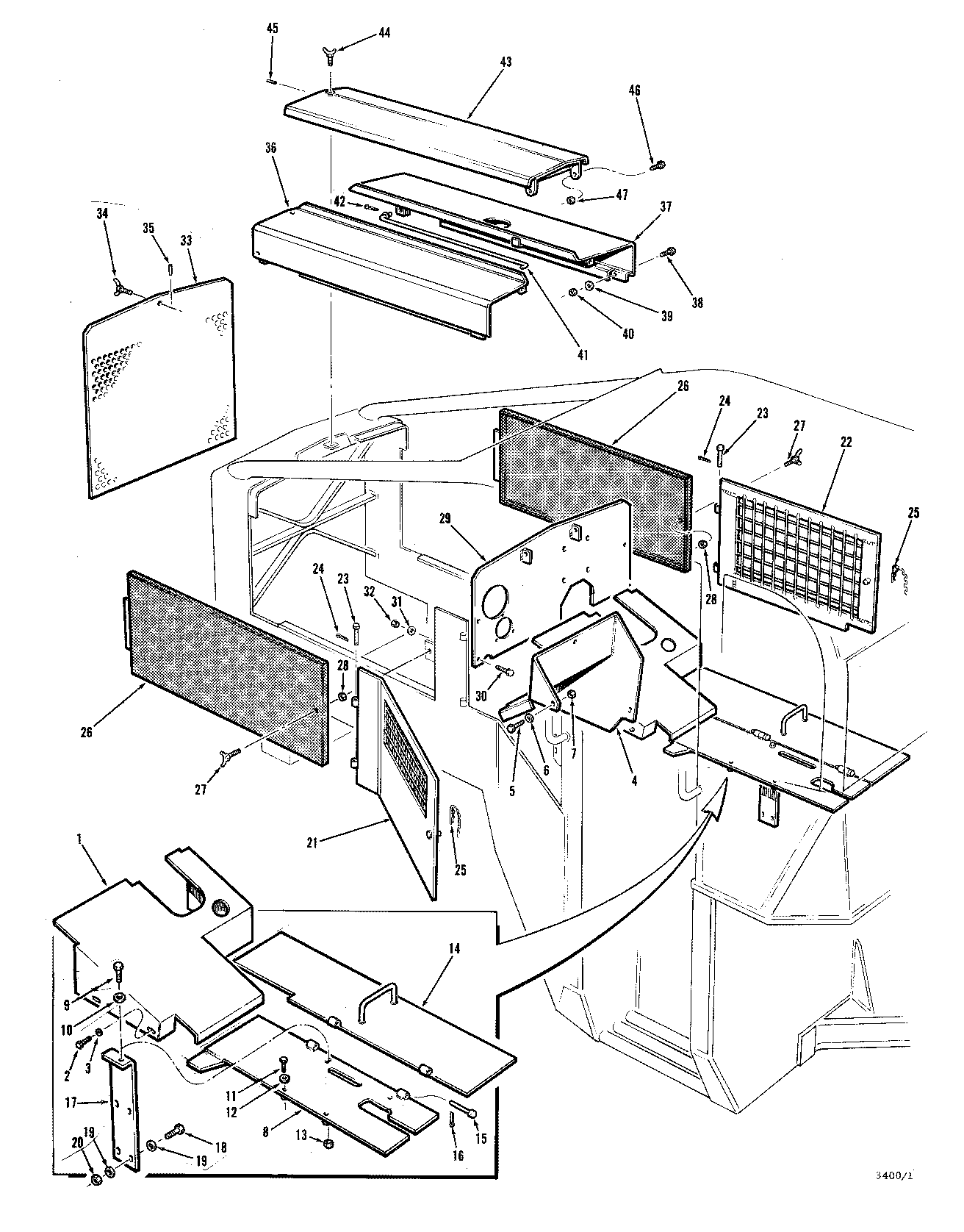

PANELS (6300) G A E E W 6310 REMOVABLE PANELS( 800001 - ) 6310-012/13 [6310-012/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824342400	1	TRANSMISSION COVER WELDMENT	-
2	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810006400	4	FLAT WASHER 3/8	-
4	824448000	1	CONTROL VALVE COVER WELDMENT	-
5	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
6	810006400	3	FLAT WASHER 3/8	-
7	810087500	1	HEX NUT 3/8-16 UNC	-
8	823759500	1	DECK COVER WELDMENT - L.H	-
9	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
10	810006400	1	FLAT WASHER 3/8	-
11	810080500	2	BOLT*3/8-16UNCX2	-
12	810006400	2	FLAT WASHER 3/8	-
13	810006200	1	NUT 3/8 - 16 UNC	-
14	823759800	1	DECK COVER WELDMENT - R.H	-
15	810716500	2	YOKE PIN	-
16	840045400	2	COTTER PIN 1/8 X 1	-
17	824397700	1	DECK COVER BRACKET	-
18	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
19	810006400	4	FLAT WASHER 3/8	-
20	810087500	2	HEX NUT 3/8-16 UNC	-
21	824769500	1	SCREEN WELDMENT - L.H	-
22	822784800	1	SCREEN WELDMENT - R.H	-
23	810716500	4	YOKE PIN	-
24	840045400	4	COTTER PIN 1/8 X 1	-
25	810199900	2	PIN	-
26	824427600	2	SIDE PANEL WELDMENT	-
27	823502500	2	BOLT WELDMENT	-
28	810006000	2	LOCKNUT 1/2 - 13 UNC	-
29	824420300	1	FIREWALL ASSEMBLY	-
30	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
31	810006400	4	FLAT WASHER 3/8	-
32	810087500	4	HEX NUT 3/8-16 UNC	-
33	822453000	1	FRONT GRILL	-
34	820244700	1	BOLT WELDMENT	-
35	810108500	1	SPIROL PIN 3/16 X 1	-
36	824448300	1	HOOD PANEL WELDMENT - L.H	-
37	824448400	1	HOOD PANEL WELDMENT - R.H	-
38	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
39	810309800	8	FLAT WASHER 3/8 - HARDENED	-
40	810087500	2	HEX NUT 3/8-16 UNC	-
41	820705700	1	HOOD SUPPORT WELDMENT	-
42	810129300	1	COTTER PIN 1/8 X 5/8	-
43	823114700	1	HOOD PANEL ASSEMBLY - CENTER	-
44	820244700	1	BOLT WELDMENT	-
45	810108500	1	SPIROL PIN 3/16 X 1	-
46	810082200	2	BOLT*1/2-13UNCX1-1/4	-
47	810006000	2	LOCKNUT 1/2 - 13 UNC	-
48	824649700	1	HALF DOOR	-
49	810877700	2	BOLT 1/2 - 13 UNC X 6-1/2	-
50	824675300	2	ROD	-
51	824649800	1	SPRING	-
52	810637400	2	PIN	-
53	824674800	1	SPRING HINGE	-
54	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
55	810006400	1	FLAT WASHER 3/8	-
56	810677900	1	LOCKNUT*3/8-16UNC	-

PANELS (6300) G A E E W 6310 REMOVABLE PANELS( 800001 - ) 6310-012/13 [6310-012/13]
