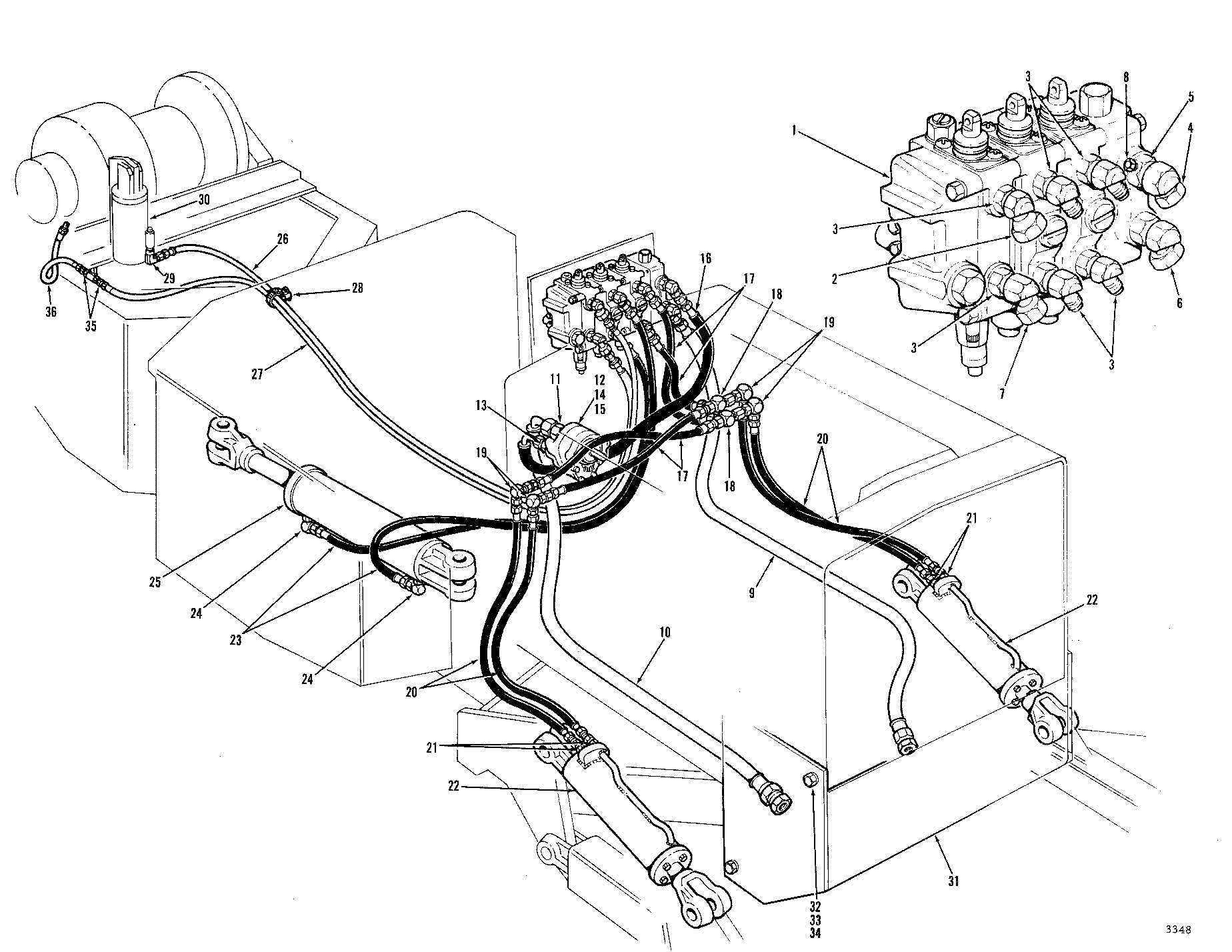

HYDRAULIC SYSTEM (2000) G S E E W 2000 HYDRAULIC SYSTEM( 800001 - ) 2000-010/12 [2000-010/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810721500	2	FITTING	-
3	810459300	6	FITTING-45 DEG.	-
4	810293100	1	FITTING -	-
5	823782800	1	FITTING-45 DEG.	-
6	810285700	1	ELBOW-45 DEG.	-
7	810565100	1	FITTING MJIC/FJIC	-
8	810520200	1	PLUG	-
9	810763700	1	HOSE-HYD*1.00X70	-
10	210017600	1	HOSE ASSEMBLY - TANK TO PUMP	-
11	810347800	1	FITTING	-
12	-	1	Part 12	Refer to Page: SKIDDER, LOG\208 SKIDDER, LOG\208 - 200-SERIES (Timberjack < AA)\MASTER CYLINDER (1700)\MASTER CYLINDER (1700) T S R E X 1731 MASTER CYLINDER( 800001 - ) 1731-011/10
13	810115800	1	FITTING 3/4 MJIC 3/4	-
14	810382500	2	BOLT 3/8 - 16 UNC X 5.1/4	-
15	810309800	2	FLAT WASHER 3/8 - HARDENED	-
16	810840300	1	HOSE ASSEMBLY - PUMP TO VALVE	-
17	810840200	4	HOSE ASSEMBLY	-
18	810579400	2	TEE-JIC/JIC/JIC -	-
19	810372600	4	ELBOW-90 DEG.	-
20	810349100	4	HOSE-HYD*0.50X39	-
21	810070000	4	FITTING 1/2 MJIC 1/2	-
22	-	1	Part 22	-
23	810481900	2	HOSE ASSEMBLY	-
24	810112100	2	ELBOW-90 DEG.	-
25	-	1	Part 25	-
26	208463900	1	HOSE ASSEMBLY (WINCH BRAKE)	-
27	231265600	1	HOSE ASSEMBLY (WINCH CLUTCH)	-
28	810005800	1	HOSE CLAMP	-
29	810280500	1	ELBOW-90 DEG. -	-
30	-	1	Part 30	-
31	-	1	Part 31	-
32	810027400	7	BOLT 5/8 - 11 UNC X 1.3/4	-
33	810000500	7	WASHER*5/8	-
34	810209200	7	NUT 5/8 - 11 UNC	-
35	810058800	2	FITTING	-
36	810331000	1	HOSE-HYD*0.25X16	-

HYDRAULIC SYSTEM (2000) G S E E W 2000 HYDRAULIC SYSTEM( 800001 - ) 2000-010/12 [2000-010/12]
