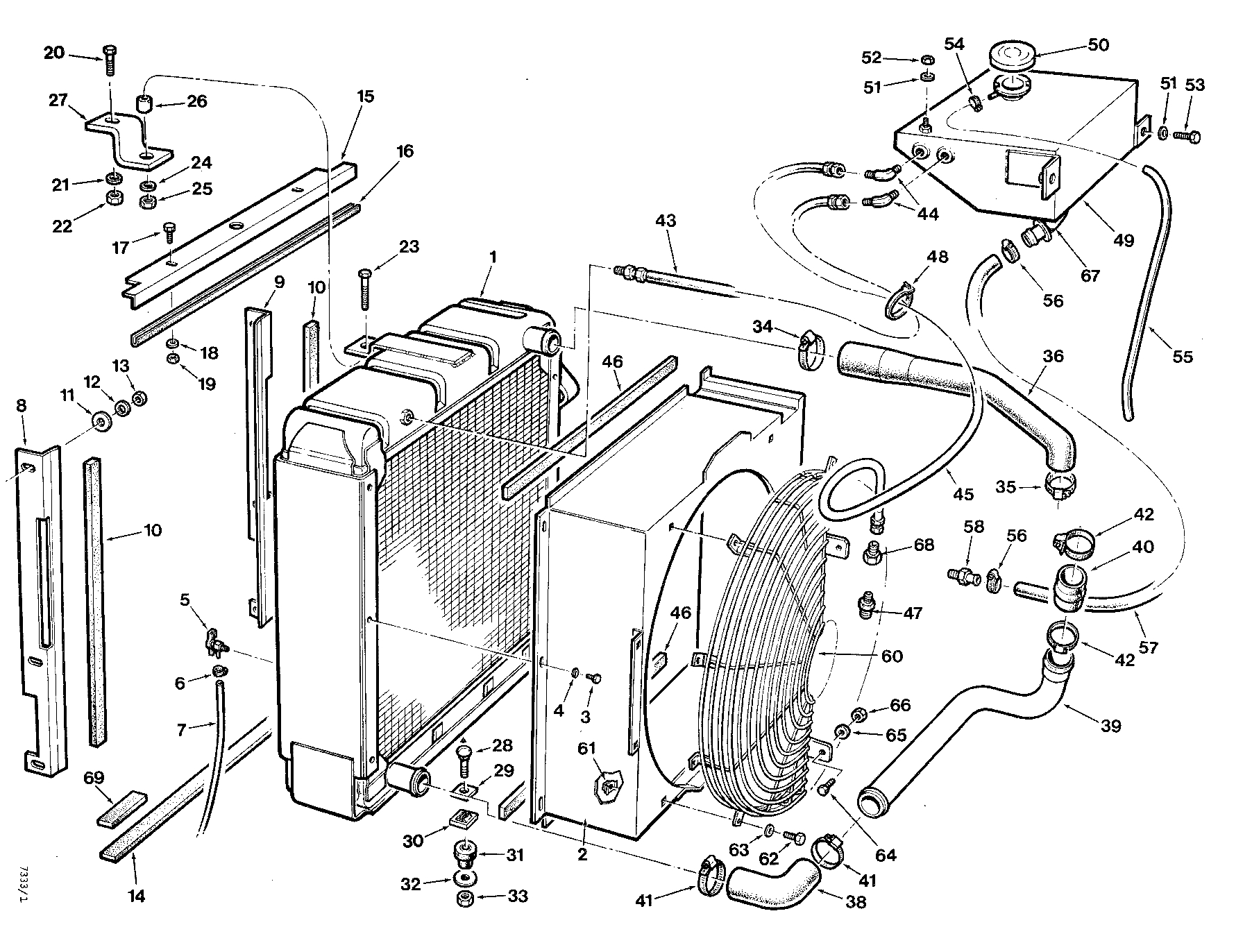

COOLING SYSTEM CUMMINS ( AA5191 - AA5240) 1610-013/16 [1610-013/16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811111500	1	RADIATOR	-
2	826214600	1	SHROUD	-
3	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
4	810878100	6	WASHER*1/4	-
5	810608300	1	DRAIN COCK	-
6	810334100	1	CLAMP	-
7	823149800	1	HOSE	-
8	824945300	1	SEAL - L.H	-
9	824945400	1	SEAL - R.H	-
10	824945200	2	SEAL	-
11	810011600	6	WASHER*1/2	-
12	810309800	6	FLAT WASHER 3/8 - HARDENED	-
13	810087500	6	HEX NUT 3/8-16 UNC	-
14	824436500	1	SEAL	-
15	825113100	1	SEAL	-
16	824945100	1	SEAL	-
17	840799300	2	BOLT*3/8-16UNCX3/4	-
18	810309800	2	FLAT WASHER 3/8 - HARDENED	-
19	810087500	2	HEX NUT 3/8-16 UNC	-
20	810082300	1	BOLT*1/2-13UNCX1-1/2	-
21	810011600	1	WASHER*1/2	-
22	810087700	1	NUT*1/2-13UNC	-
23	810082500	1	BOLT*1/2-13UNCX2	-
24	810011600	1	WASHER*1/2	-
25	810087700	1	NUT*1/2-13UNC	-
26	810840900	1	MOUNT	-
27	826014300	1	SUPPORT	-
28	810355900	2	CARRIAGE BOLT 1/2 - 13 UNC X 2-1/4	-
29	824356900	2	SPACER	-
30	810917800	2	NUT*1/2-13UNC	-
31	810452300	2	MOUNT	-
32	850036000	2	WASHER	-
33	810669400	2	LOCKNUT*1/2-13UNC	-
34	810785300	1	CLAMP*32 -	-
35	810784500	1	CLAMP*36	-
36	811119900	1	HOSE	-
37	-------	1	O-RING	-
38	810386800	1	HOSE	-
39	825751600	1	TUBE	-
40	810749200	1	HOSE	-
41	810784500	2	CLAMP*36	-
42	810005900	2	CLAMP*S40	-
43	810799800	1	HOSE	-
44	810273500	2	Elbow Fitting	-
45	810750700	1	HOSE	-
46	825107700	2	SEAL	-
47	810737600	1	ADAPTER	-
48	810402100	1	TIE WRAP -	-
49	825915100	1	SURGE TANK	-
50	811121900	1	CAP*7 PSI	-
51	810309800	4	FLAT WASHER 3/8 - HARDENED	-
52	810087500	2	HEX NUT 3/8-16 UNC	-
53	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
54	810334100	1	CLAMP	-
55	823149800	1	HOSE	-
56	810741000	2	HOSE CLAMP	-
57	825858400	1	HOSE	-
58	810922200	1	Fitting	-
60	811074200	2	GUARD	-
61	811074000	8	NUT .313-24	-
62	810076100	8	BOLT*.3125-24X.750	-
63	810768000	8	WASHER*5/16	-
64	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
65	810309800	2	FLAT WASHER 3/8 - HARDENED	-
66	810677900	2	LOCKNUT*3/8-16UNC	-
67	811067900	1	ELBOW 45	-
68	811094500	1	FITTING	-
69	825857800	2	SEAL	-

COOLING SYSTEM CUMMINS ( AA5191 - AA5240) 1610-013/16 [1610-013/16]

Нет текстового описания
