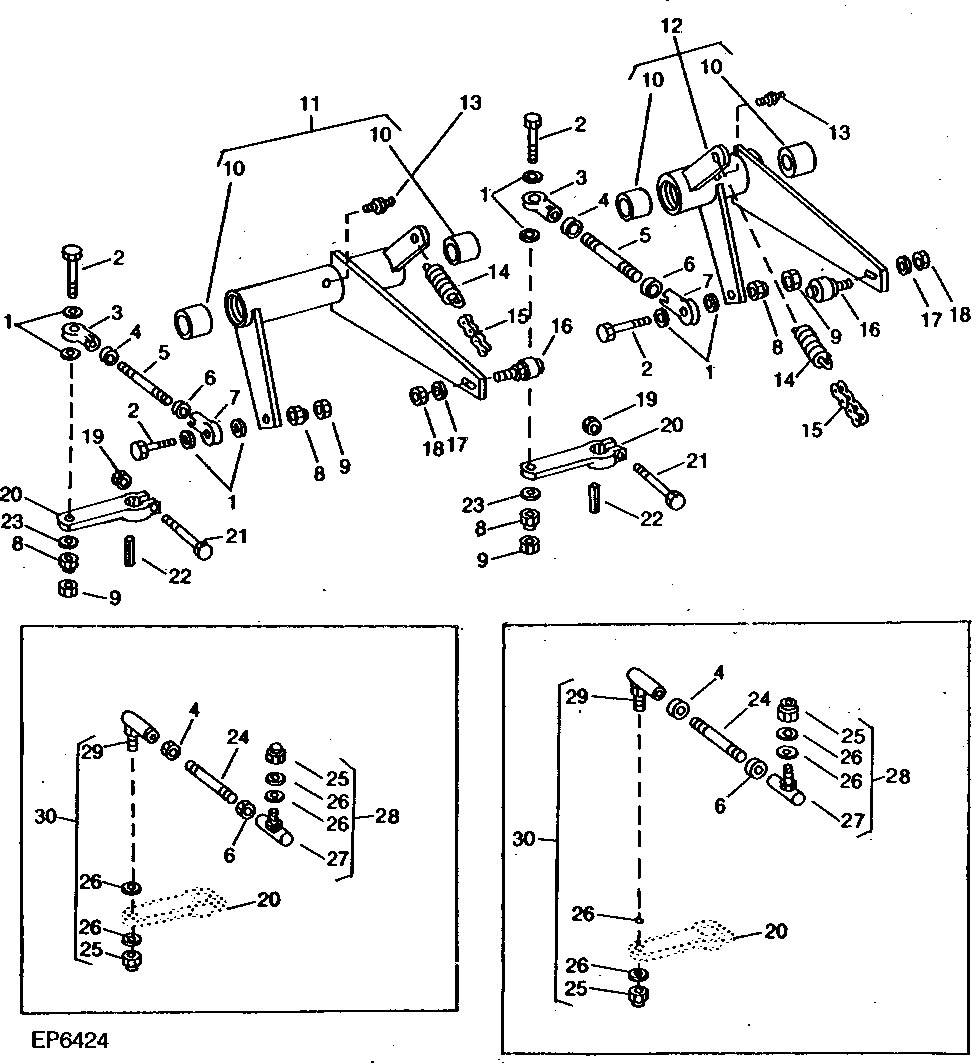

STEERING AND GROUND SPEED CONTROL CRANKS AND ARMS [F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E66245	8	Washer	-
2	19H3065	4	Cap Screw	3/8" X 2"
3	AE37859	2	Link End	L.H. THREAD
4	14H1063	2	Nut	3/8", L.H. THREAD, UNF
5	E68663	2	STUD	-
6	14H1080	2	Nut	3/8", UNF
7	AE37072	2	Link End	R.H. THREAD
8	14H1076	4	Nut	3/8"
9	E50102	4	Lock Nut	3/8"
10	E52775	4	BUSHING	-
11	AE35044	1	CRANK	R.H.
12	AE35042	1	CRANK	L.H.
13	JD7844	2	Lubrication Fitting	STRAIGHT, 1/4"
14	E60836	2	SPRING	-
15	-	2	Part 15	(TYPE 50, 5/8" PITCH, 16 LINKS) (ASSEMBLE 15 RIVETED LINKS FROM 10-FT. ROLL SW50X10US AND ONE SW50OLUS OFFSET LINK)
16	AE24988	2	CAM FOLLOWER	-
17	24M7178	2	Washer	10.500 X 30 X 2.500 MM
18	14H1080	2	Nut	3/8", UNF
19	K40001	2	Lock Nut	1/4", (SUB FOR E45229)
20	E58874	2	LEVER	-
21	19H2102	2	Cap Screw	1/4" X 1-3/4"
22	H64373	2	Shaft Key	(SUB FOR D403R)
23	24M7028	2	Washer	10.500 X 20 X 2 MM
24	E51902	2	STUD	-
25	F3220R	4	Lock Nut	3/8"
26	R42729	8	Washer	-
27	AE36858	2	BALL JOINT	R.H. THREAD, (SUB AE41522)
27	AM33710	2	BALL JOINT	R.H. THREAD
28	AE41522	2	KIT	R.H.
29	AE36857	2	BALL JOINT	L.H. THREAD, (SUB AE41523)
29	AM33711	2	BALL JOINT	L.H. THREAD
30	AE41523	2	KIT	L.H.

STEERING AND GROUND SPEED CONTROL CRANKS AND ARMS [F01]
