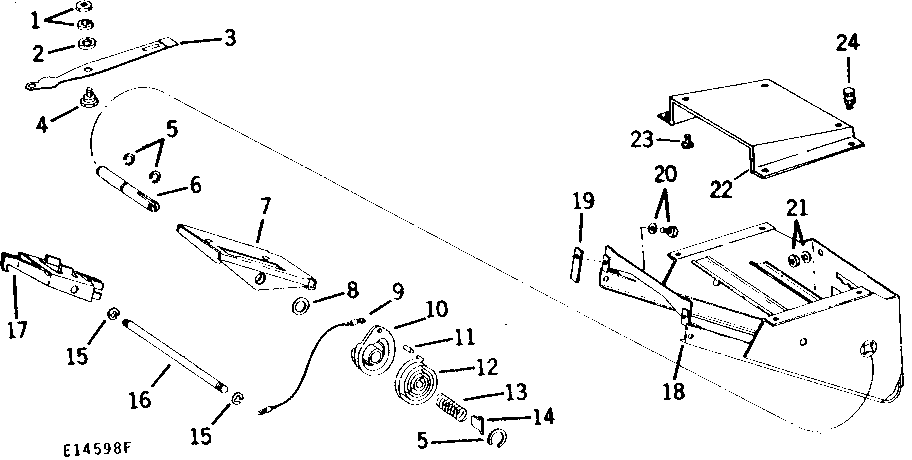

SEAT LATCH AND SUPPORT (PERSONAL POSTURE SEAT) [H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H302	1	Lock Washer	1/4"
1	14H786	1	Nut	1/4"
2	24H1287	1	Washer	9/32" X 5/8" X 0.065"
3	R27439	1	LEVER	-
4	R26431	1	SCREW	SPECIAL
5	R73380	3	Snap Ring	(SUB FOR A369R)
6	R57572	1	PIN FASTENER	-
7	R26830	1	HANDLE	SEAT LATCH
8	24H1384	1	Washer	49/64" X 1-1/16" X 0.036"
9	R78257	1	Cable	(SUB FOR AR26403)
10	R26432	1	REEL	-
11	34H282	1	Spring Pin	3/16" X 1"
12	R31260	1	SPRING	-
13	A4744R	1	SPRING	-
14	R26434	1	LATCH	-
15	R26871	2	Snap Ring	-
16	R58999	1	PIN FASTENER	-
17	R26828	1	LATCH	-
18	AR75924	1	SUPPORT	-
19	R61286	2	STOP	-
20	R53662	2	Self-Locking Screw	-
20	12H303	2	Lock Washer	5/16"
21	N10213	4	Lock Nut	5/16"
21	12H303	2	Lock Washer	5/16"
22	E60050	1	SPACER	-
23	E45574	8	SELF-LOCKING SCREW	5/16" X 1/2", SELF-TAPPING
24	19H1648	4	Cap Screw	3/8" X 3/4"
24	N10215	1	Lock Nut	3/8"

SEAT LATCH AND SUPPORT (PERSONAL POSTURE SEAT) [H09]
