Открытый узел

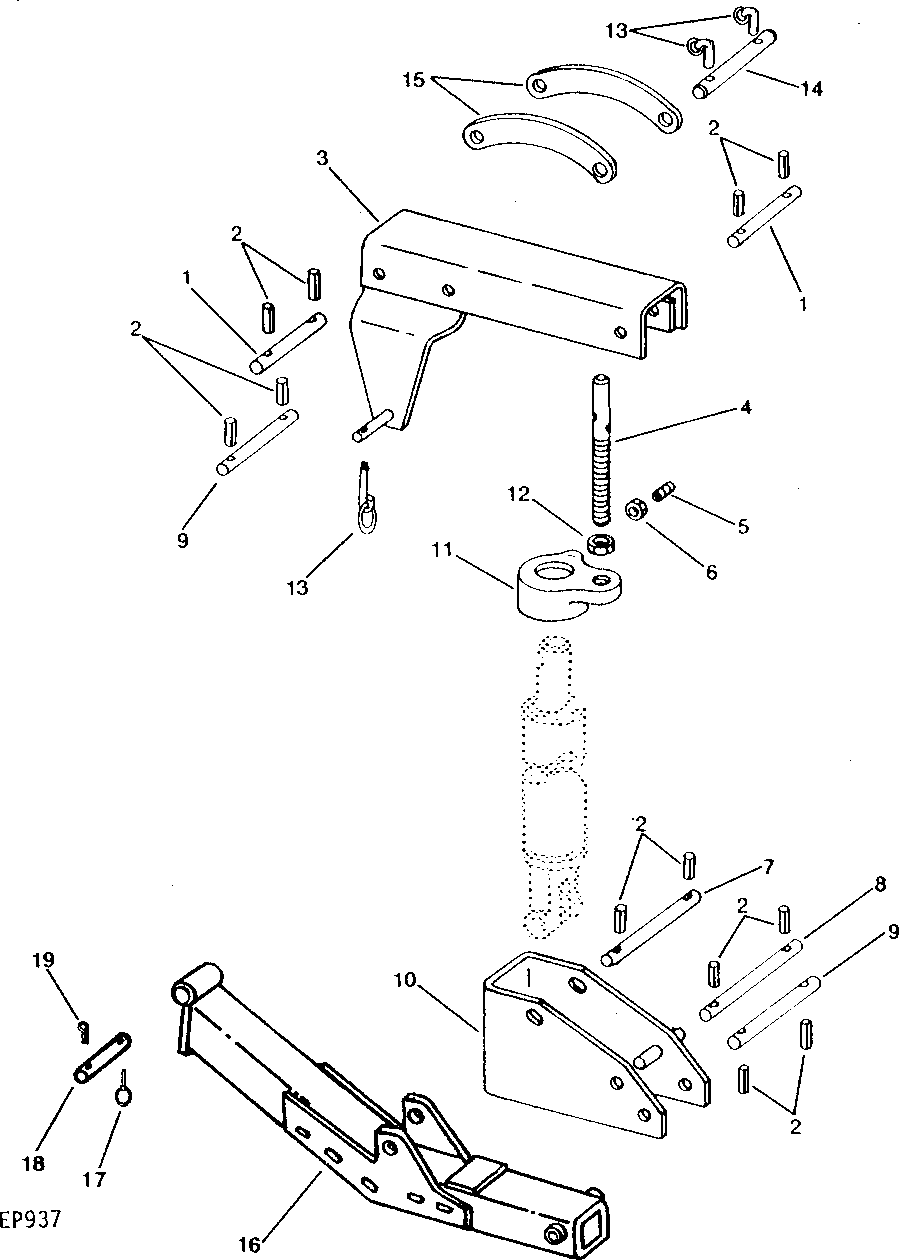

PLATFORM LIFT ARMS [H22]

PLATFORM LIFT ARMS [H22]

PLATFORM LIFT ARMS [H22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PLATFORM LIFT ARMS [H22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E56589	4	PIN FASTENER	DRILLED, 1" DIA. (SUB N189894)
1	E56589	6	PIN FASTENER	DRILLED, 1" DIA. (SUB N189894)
2	E63018	24	Spring Pin	-
3	AE30736	1	LIFT ARM	UPPER R.H.
3	AE31151	1	LIFT ARM	UPPER L.H. NO LONGER AVAILABLE
4	E49138	2	STOP	-
5	22H91	2	Set Screw	3/8" X 1-1/2"
6	14H732	2	Nut	3/8"
7	H148923	2	Pin	3/4" DIA. (SUB FOR E54030)
8	H148924	2	PIN	STOP 3/4" DIA. (SUB FOR E51765)
9	N230949	2	Pin Fastener	MOUNTING, 1" DIA. (SUB FOR E56590)
9	N230949	4	Pin Fastener	MOUNTING, 1" DIA. (SUB FOR E56590)
9	N230949	2	Pin Fastener	MOUNTING, 1" DIA. (NO LONGER AVAILABLE) (SUB FOR E56590)
10	AE30732	1	STOP	LOWER R.H.
10	AE31213	1	STOP	LOWER L.H.
11	E52382	1	SUPPORT	R.H.
11	E52383	1	SUPPORT	L.H.
12	14H806	2	Nut	1"
13	AA21292	2	Quick Lock Pin	1/4"
13	AA21292	6	Quick Lock Pin	1/4"
14	E55854	2	Pin Fastener	DRILLED, 3/4" DIA.
15	E61861	4	ARM	-
16	AE28153	2	LIFT ARM	-
17	AA21292	2	Quick Lock Pin	-
18	N230949	2	Pin Fastener	(SUB FOR E56590)
18	32843	2	PIN	(SUB FOR N130708)
19	11M7038	2	Cotter Pin	6.300 X 40 MM
