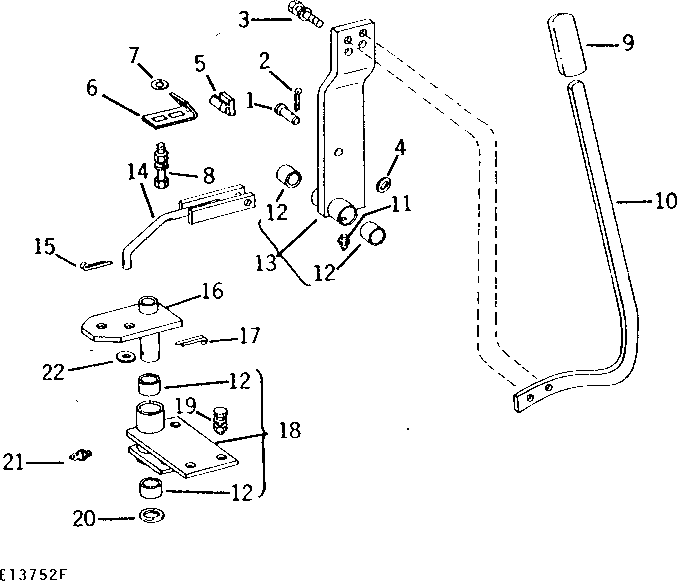

PLATFORM DRIVE CLUTCH LINKAGE AND BELLCRANK [E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R72855	1	Pin Fastener	(SUB FOR T10187)
2	11M7015	1	Cotter Pin	3.200 X 25 MM
3	19H2472	2	Cap Screw	1/2" X 1"
3	12H301	2	Lock Washer	1/2"
4	24H1341	1	Washer	17/32" X 15/16" X 0.060"
5	E43961	1	Bumper	-
6	E52763	1	STRAP	-
7	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
8	03H1659	2	Bolt	1/2" X 1"
8	12H301	2	Lock Washer	1/2"
8	14H1040	2	Nut	1/2"
9	E53011	1	GRIP	-
10	E49529	1	ANGLE	-
11	JD7806	1	Lubrication Fitting	90°, 1/4"
12	E52775	4	BUSHING	-
13	AE31338	1	SUPPORT	-
14	AE31518	1	ROD	-
15	11M7028	1	Cotter Pin	5 X 32 MM
16	AE31106	1	ARM	-
17	11M7032	1	Cotter Pin	5 X 50 MM
18	AE31112	1	SUPPORT	-
19	19H2472	4	Cap Screw	1/2" X 1"
19	12H301	4	Lock Washer	1/2"
19	14H1040	4	Nut	1/2"
20	24H1451	1	Washer	1-1/32" X 1-3/4" X 0.060"
21	JD7844	1	Lubrication Fitting	1/4" STRAIGHT
22	24H1658	1	Washer	21/32" X 1" X 0.060"

PLATFORM DRIVE CLUTCH LINKAGE AND BELLCRANK [E16]

Нет текстового описания
