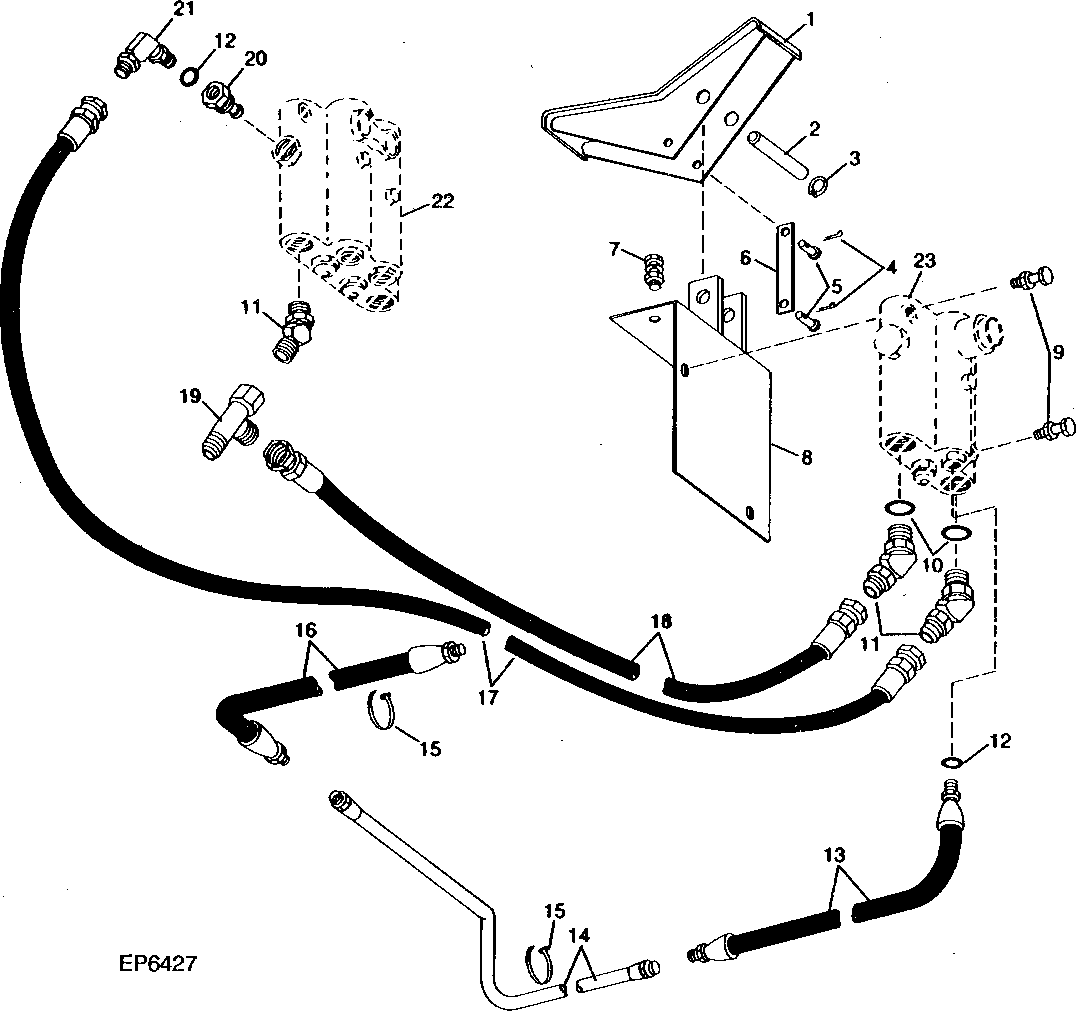

DRAPER HYDRAULIC LINES AND VALVE PEDAL (REEL LIFT) [G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE29973	1	PEDAL	-
2	E52894	1	DOWEL PIN	(SUB FOR R27520)
3	E52891	2	Snap Ring	-
4	11M7077	2	Cotter Pin	1.600 X 25 MM
5	R27077	2	Pin Fastener	(SUB FOR E52339)
6	E50508	2	STRAP	-
7	19H1648	2	Cap Screw	3/8" X 3/4"
7	12H304	2	Lock Washer	3/8"
7	14H1076	2	Nut	3/8"
8	AE31175	1	SUPPORT	-
9	19H1996	2	Cap Screw	1/4" X 2"
9	14H786	2	Nut	1/4"
10	R26375	2	O-Ring	-
11	AT35599	3	Elbow Fitting	37°, (SUB FOR AR26745)
12	R26448	2	O-Ring	-
13	AE31544	1	HYDRAULIC HOSE	9/16" X 559 MM (22") X 9/16"
14	AE31581	1	LINE	-
15	R44302	2	Tie Band	(SUB FOR E72902)
16	AE31700	1	HYDRAULIC HOSE	9/16" X 1 219 MM (48") X 9/16"
17	AU43553	1	HYDRAULIC HOSE - FABRICATE	9/16" X 635 MM (25") X 3/4"
18	AN33197	1	HYDRAULIC HOSE	3/4" X 457 MM (18") X 3/4"
19	AN33434	1	Tee Fitting	-
20	AN150268	1	ADAPTER	-
21	AT35121	1	Elbow Fitting	90°, (SUB FOR AM31412) (ALSO ORDER R26448)
22	-	1	Part 25	PLATFORM LIFT CONTROL
23	-	1	Part 26	DRAPER REEL LIFT CONTROL

DRAPER HYDRAULIC LINES AND VALVE PEDAL (REEL LIFT) [G05]

Нет текстового описания
