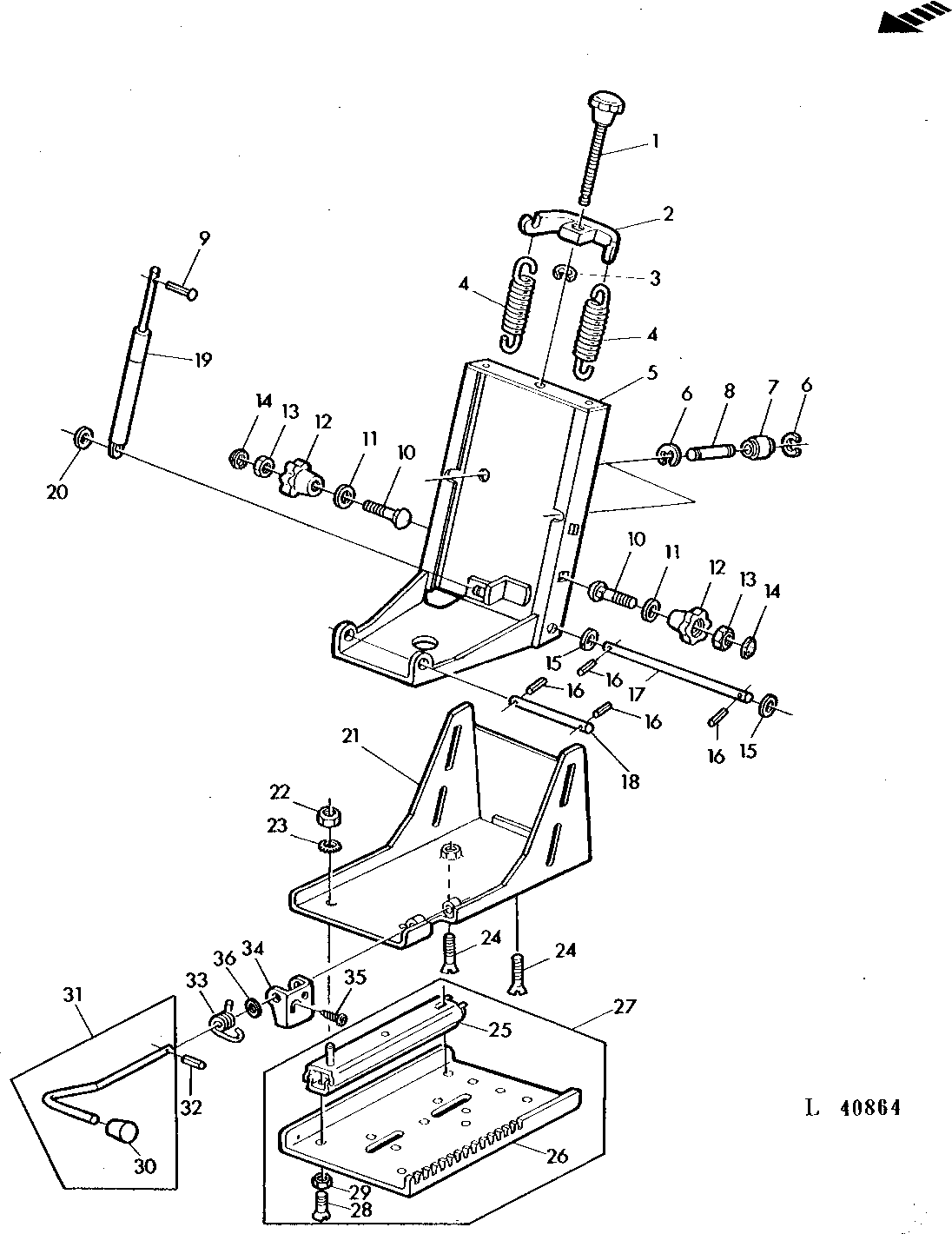

DELUXE SEAT WITH ANGLED SUPPORT [H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL33069	1	Spindle	-
2	L28077	1	RETAINER	-
3	40M7042	1	Snap Ring	7MM
4	L41593	2	Extension Spring	(SUB FOR L35825)
5	AL30692	1	HOUSING	-
6	40M7041	4	Snap Ring	5MM
7	AL26918	2	ROLLER	-
8	L31731	2	PIN	-
9	16M7061	1	RIVET	4 X 25 MM
10	03M7099	2	Bolt	M10 X 45
11	24M7178	2	Washer	10.500 X 30 X 2.500 MM
12	L29211	2	Handle	-
13	L31730	2	NUT	10MM
14	L31727	2	Cover	-
15	24M7044	2	Washer	13 X 20 X 2 MM
16	34M7127	4	Spring Pin	4 X 24 MM
17	L29208	1	Pin Fastener	-
18	L29209	1	PIN FASTENER	-
19	AL24165	1	ABSORBER	-
20	L27166	1	SNAP RING	10MM
21	AL33010	1	ADJUSTER	-
22	14M7273	2	Nut	M8
23	12M7032	2	Lock Washer	8.400 MM
24	19M7902	2	Screw	M8 X 16 (HS, HEAD MARKED 12.9)
25	AL33439	2	Rail	(SUB AL35641, L38377, 24M7207 AND 34M7127)
26	L36269	1	Plate	-
27	AL33016	1	Adjuster	-
28	19M7924	4	Screw	M8 X 16
29	L36292	4	Nut	M8, (SUB 14M7426)
30	L34156	1	Knob	-
31	AL36327	1	Lever	-
32	34M7127	1	Spring Pin	4 X 24 MM
33	L35769	1	Spring	-
34	L38377	1	Pawl	-
35	37M7079	1	Screw	6.3X13MM
36	24M7207	1	Washer	8.400 X 24 X 2 MM

DELUXE SEAT WITH ANGLED SUPPORT [H01]
