CAB AIR CONDITIONER AND LINES [H10]

CAB AIR CONDITIONER AND LINES [H10]

CAB AIR CONDITIONER AND LINES [H10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

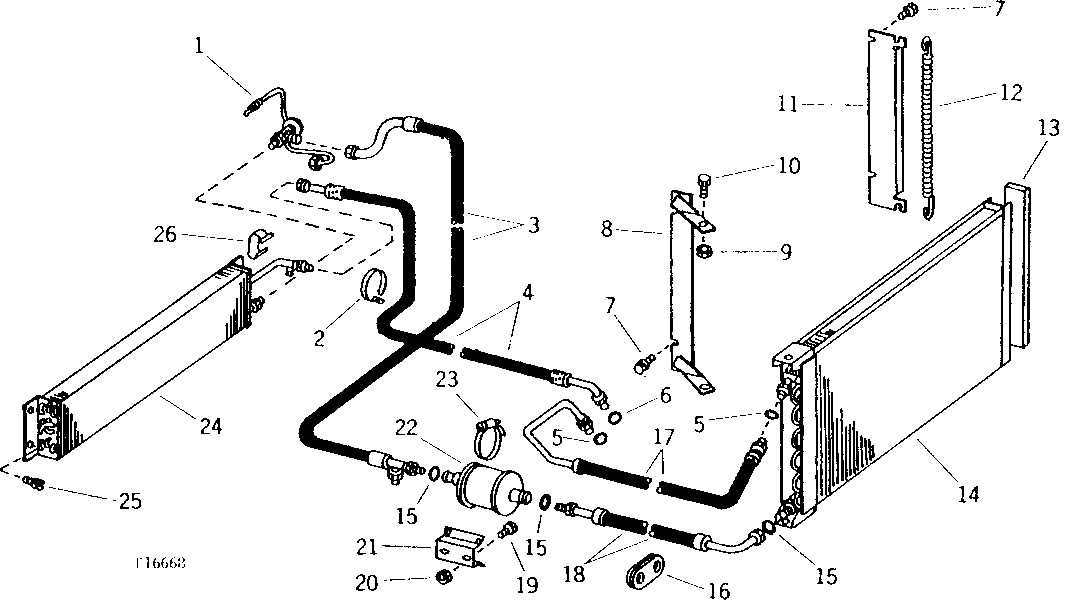

CAB AIR CONDITIONER AND LINES [H10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH144896	1	VALVE	(SUB FOR AH80191)
2	H113196	4	Tie Band	(SUB FOR R45440 OR R76477)
3	AE33502	1	HOSE	4 064 MM (160") LONG
4	AE32921	1	HOSE	4 216 MM (166") LONG, (SUB AE37967) (USE WITH AE32920)
4	AE37967	1	HOSE	-
5	R113050	2	O-Ring	(KIT AE33654) (SUB FOR P51212, THIS APPLICATION)
6	R33259	1	O-Ring	(KIT AE33654)
7	E45574	4	SELF-LOCKING SCREW	5/16" X 1/2", SELF-LOCKING
8	AE33035	1	SUPPORT	-
9	E50102	2	Lock Nut	3/8"
10	19H1648	2	Cap Screw	3/8" X 3/4"
11	E55310	1	PLATE	(NO LONGER AVAILABLE)
12	T18226	1	SPRING	-
13	AE31059	1	Seal	6 MM X 38 MM X 1 219 MM (1/4" X 1-1/2" X 48") LONG (CUT TO LENGTH)
14	AH87966	1	VAPOR CONDENSER	-
15	R10093	3	O-Ring	(KIT AE33654) (SUB FOR R61462)
16	H81001	1	GROMMET	-
17	AE32920	1	HOSE	(SUB AE37968) (USE WITH AE32921)
17	AE37968	1	HOSE	-
18	AE32919	1	HOSE	1 590 MM (63") LONG
19	19H1813	2	CAP SCREW	5/16" X 5/8"
20	E50101	2	Lock Nut	5/16"
21	H87092	1	SUPPORT	-
22	AR59780	1	RECEIVER-DRYER	-
23	TY22474	2	Clamp	(SUB FOR AR21842)
24	AH80696	1	EVAPORATOR	-
25	37H112	4	Screw	0.190" X 1/2", SELF-TAPPING
26	R66645	1	CLIP	(SUB FOR R50480)
..	E61103	1	TAPE	INSULATING AND CONDENSATION ARRESTING, 3 MM X 51 MM, (1/8" X 2") 15 M (50-FOOT) ROLL (CUT TO LENGTH)
..	AE33654	1	KIT	REPAIR SEAL, (SUB (2) R113050, (3) R10093 AND R33259)
