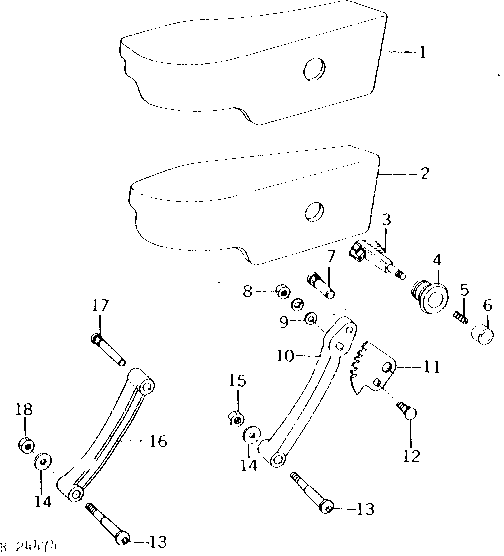

ARMREST (PERSONAL POSTURE SEAT) [H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59025	1	Cushion	L.H.
1	R59280	1	Cushion	R.H.
2	R58817	1	Armrest	R.H.
2	R107823	1	Armrest	L.H. (SUB FOR R58816)
3	R59320	1	Shaft Key	R.H. LATCH
3	R59070	1	Bolt	L.H. LATCH
4	R59028	2	Bushing	-
5	A4741R	2	Spring	-
6	R59029	2	Knob	LATCH
7	R59183	1	Pin Fastener	R.H.
7	R59021	1	Pin Fastener	L.H.
8	12H304	2	Lock Washer	3/8"
8	14H732	2	Nut	3/8"
9	R27441	2	Washer	-
10	R59020	2	Link	FRONT
11	R61862	2	Plate	(SUB FOR R59026)
12	03H2275	1	Bolt	3/8" X 5/8", L.H.
12	10H1026	1	Bolt	3/8" X 1", PLOW, R.H.
13	R59022	4	Screw	-
14	R27441	4	Washer	-
15	K40003	2	Lock Nut	3/8"
16	R59013	2	Link	-
17	R59023	2	Pin Fastener	-
18	K40003	2	Lock Nut	3/8", (SUB FOR R41564)

ARMREST (PERSONAL POSTURE SEAT) [H05]
