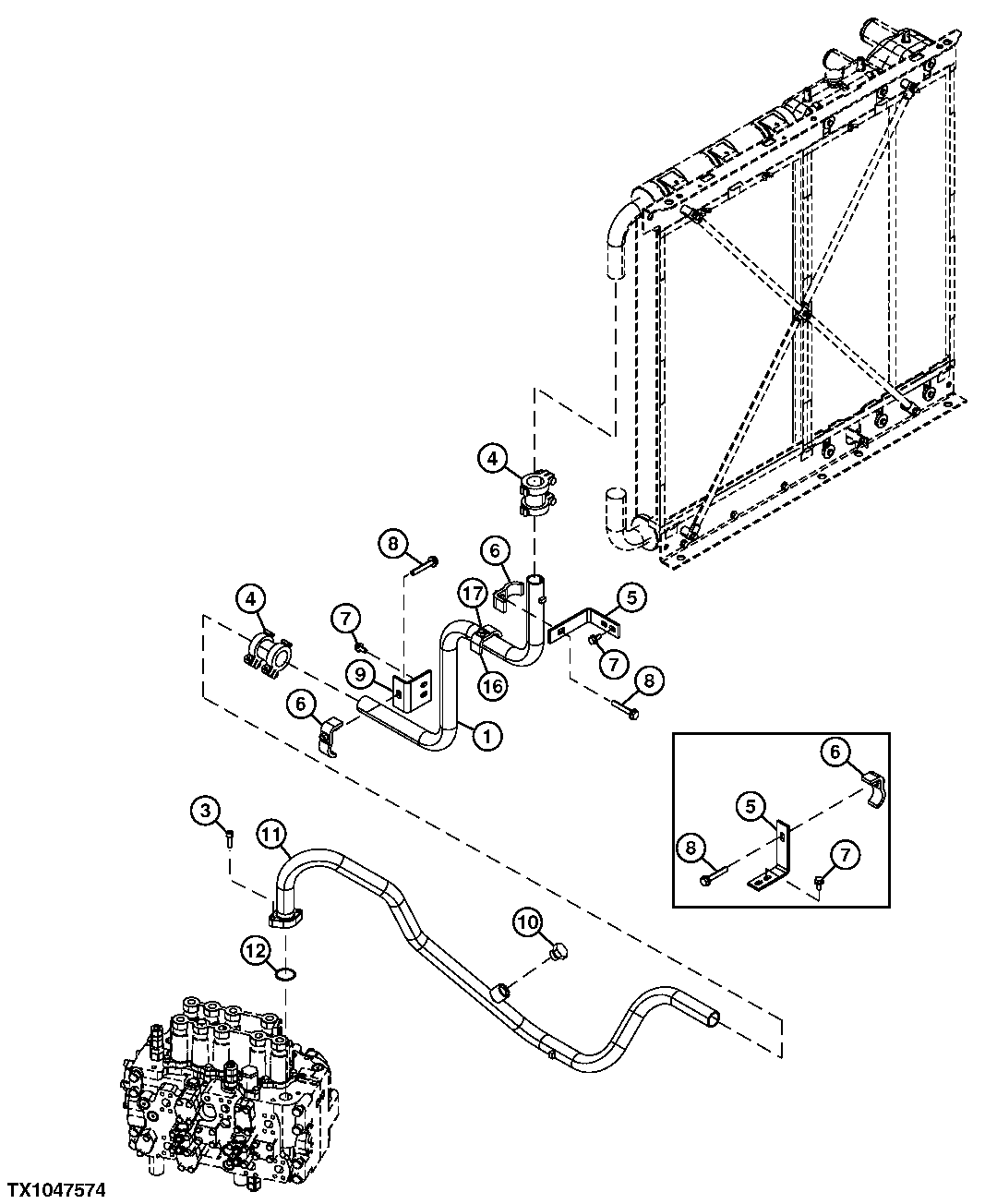

Return Lines (Control Valve To Cooling Package)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8113139	1	Pipe	-
1	8099421	1	Pipe	-
3	19M8337	2	Screw	M10 X 30, (SUB FOR J781035)
4	4069801	2	Coupling	(SUB FOR 4712341)
4	4196259	4	Seal	(SUB FOR 4196259 AND 4069801)
5	-	2	Part 6	(4633014 NLA) (SUB 4689574) (ALSO ORDER (2) 19M7662, (2) 24M7346)
5	4689574	1	Bracket	-
6	9757273	3	Clamp	-
6	9757273	2	Clamp	-
7	-	6	Part 10	(J271025 NLA)
7	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
7	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
7	-	4	Part 13	(J271025 NLA)
7	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
7	19M7402	6	Cap Screw	M10 X 25, (SUB FOR J901025)
8	-	3	Part 16	(J271275 NLA)
8	24M7047	2	Washer	13 X 24 X 2.500 mm
8	19M8767	2	Screw	M12 X 75
8	-	2	Part 19	(J271275 NLA)
8	24M7047	3	Washer	13 X 24 X 2.500 mm
8	19M8767	3	Screw	M12 X 75
9	4634407	1	Bracket	-
10	A885006	1	Plug	-
10	AT318035	1	O-Ring	(SUB FOR 4506424)
11	7050600	1	Pipe	-
11	7054257	1	Bracket	-
12	A811045R	1	O-Ring	(SUB FOR A811045)
16	4053698	1	Clamp	-
17	-	1	Part 29	(J271270 NLA)
17	19M7753	1	Cap Screw	M12 X 70, (SUB FOR J901270)
17	24M7345	1	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)

Return Lines (Control Valve To Cooling Package)

Нет текстового описания
