Pilot Lines (Pilot Signal Manifold To Left Pilot Controller)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	3079728	1	Bushing	-
8	A852223	6	Elbow Fitting	-
8	M800650	6	Packing	SUB FOR 957366
9	4629782	1	Hose Guard	-
10	4351774	1	Clamp	-
11	2046296	1	Bushing	-
13	A852333	1	Elbow Fitting	-
13	4297380	1	O-Ring	SUB FOR 4509180, 4674883 OR 4622346
14	4190244	1	Elbow Fitting	Units Built Before June 15, 2009, SUB FOR A852233
14	4297380	1	O-Ring	Units Built Before June 15, 2009, SUB FOR 4509180, 4674883 OR 4622346
14	4712294	1	Filter	Units Built June 15 2009 and After
15	M45242	1	Clamp	SUB FOR 4190292
16	-	4	Part 13	J271025 NLA
16	19M7402	4	Cap Screw	M10 X 25, SUB FOR J271025
16	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
17	XCL-29	1	Hose Clamp	SUB FOR 4190291
18	N198631	2	Clamp	SUB FOR 4190265
19	H77698	2	Tie Band	SUB FOR 4055312
20	H77698	2	Tie Band	SUB FOR 4121859
21	4448087	1	Hose	-
24	4643915	1	Hydraulic Hose	-
27	-	1	Part 22	9282819 NLA
27	4661827	1	Hydraulic Hose	-
27	4327315	3	Hose Guard	4327293 NLA
28	-	1	Part 25	9282820 NLA
28	4661826	1	Hydraulic Hose	-
28	4327315	3	Hose Guard	4327293 NLA
29	-	1	Part 28	9282821 NLA
29	4661825	1	Hydraulic Hose	-
29	4327315	3	Hose Guard	4327293 NLA
30	-	1	Part 31	9278523 NLA
30	4436315	1	Hose	SUB FOR 4661823
30	4327315	3	Hose Guard	4327293 NLA
31	4681207	1	Hose	SUB FOR 4662080 OR 4651131

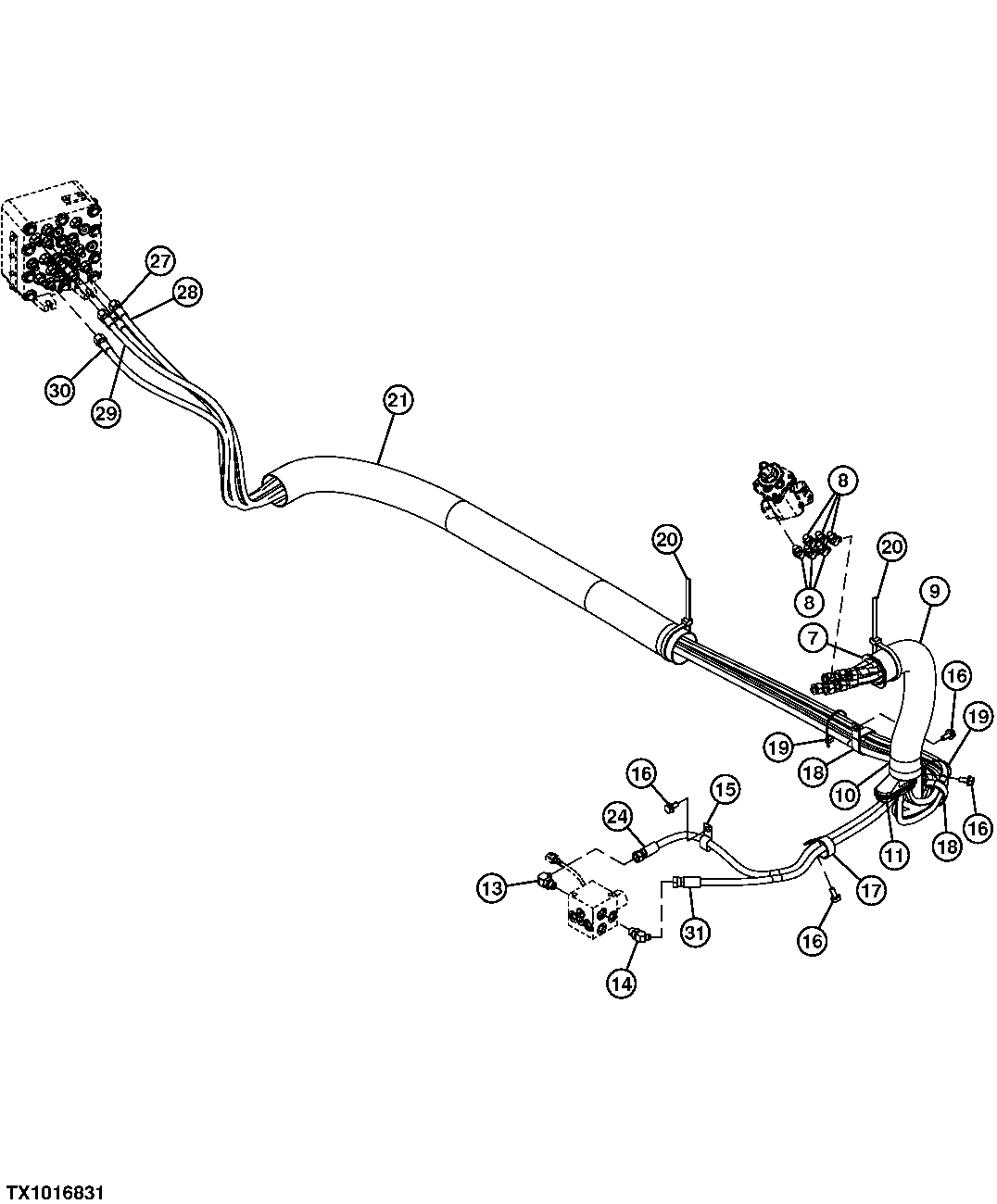

Pilot Lines (Pilot Signal Manifold To Left Pilot Controller)

Нет текстового описания
