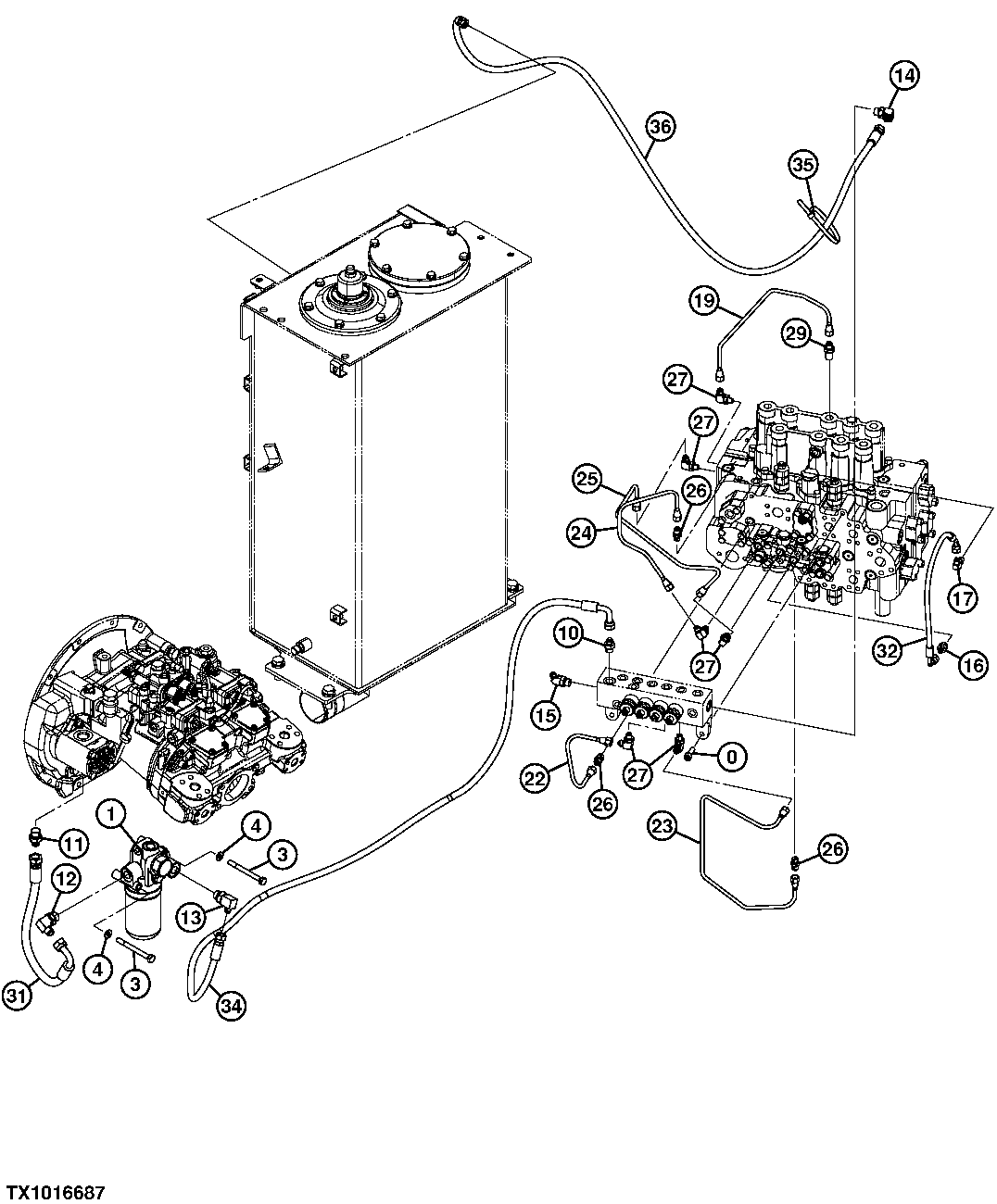

Pilot Lines, Filter, and Bypass Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	19M7576	2	Screw	M10 X 30, SUB FOR J781030
1	4629717	1	Filter	See Separate Page For Detail
3	19M7836	2	Screw	M10 X 110, SUB FOR J901002
4	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
10	A852133	1	Adapter Fitting	-
10	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
11	A852144	1	Adapter Fitting	-
11	4506418	1	O-Ring	-
12	A852344	1	Elbow Fitting	-
12	4506418	1	O-Ring	-
13	4506418	1	O-Ring	-
13	A852343	1	Elbow Fitting	-
14	A852333	1	Elbow Fitting	-
14	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
15	4190244	1	Elbow Fitting	SUB FOR A852233
15	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
16	A852122	1	Adapter Fitting	-
16	M800650	1	Packing	SUB FOR 957366
17	4154670	1	Elbow Fitting	SUB FOR A852322
17	M800650	1	Packing	SUB FOR 957366
19	4625330	1	Line	-
22	4625323	1	Line	-
23	4639993	1	Line	-
24	4639992	1	Line	-
25	4639990	1	Line	-
26	4255304	3	Fitting	-
26	M800650	3	Packing	SUB FOR 957366
27	4293950	6	Fitting	-
27	M800650	6	Packing	SUB FOR 957366
29	4339541	1	Fitting	-
31	4373794	1	Hydraulic Hose	-
31	4327315	1	Hose Guard	4327293 NLA
31	-	1	Part 31	9259840 NLA
32	4643029	1	Hydraulic Hose	-
34	-	1	Part 35	9270740 NLA
34	4655518	1	Hydraulic Hose	-
34	4327315	1	Hose Guard	4327293 NLA
35	H77698	1	Tie Band	SUB FOR 4055311
36	-	1	Part 39	9275355 NLA
36	4667857	1	Hose	-
36	4327315	1	Hose Guard	4327293 NLA

Pilot Lines, Filter, and Bypass Valve

Нет текстового описания
