Открытый узел

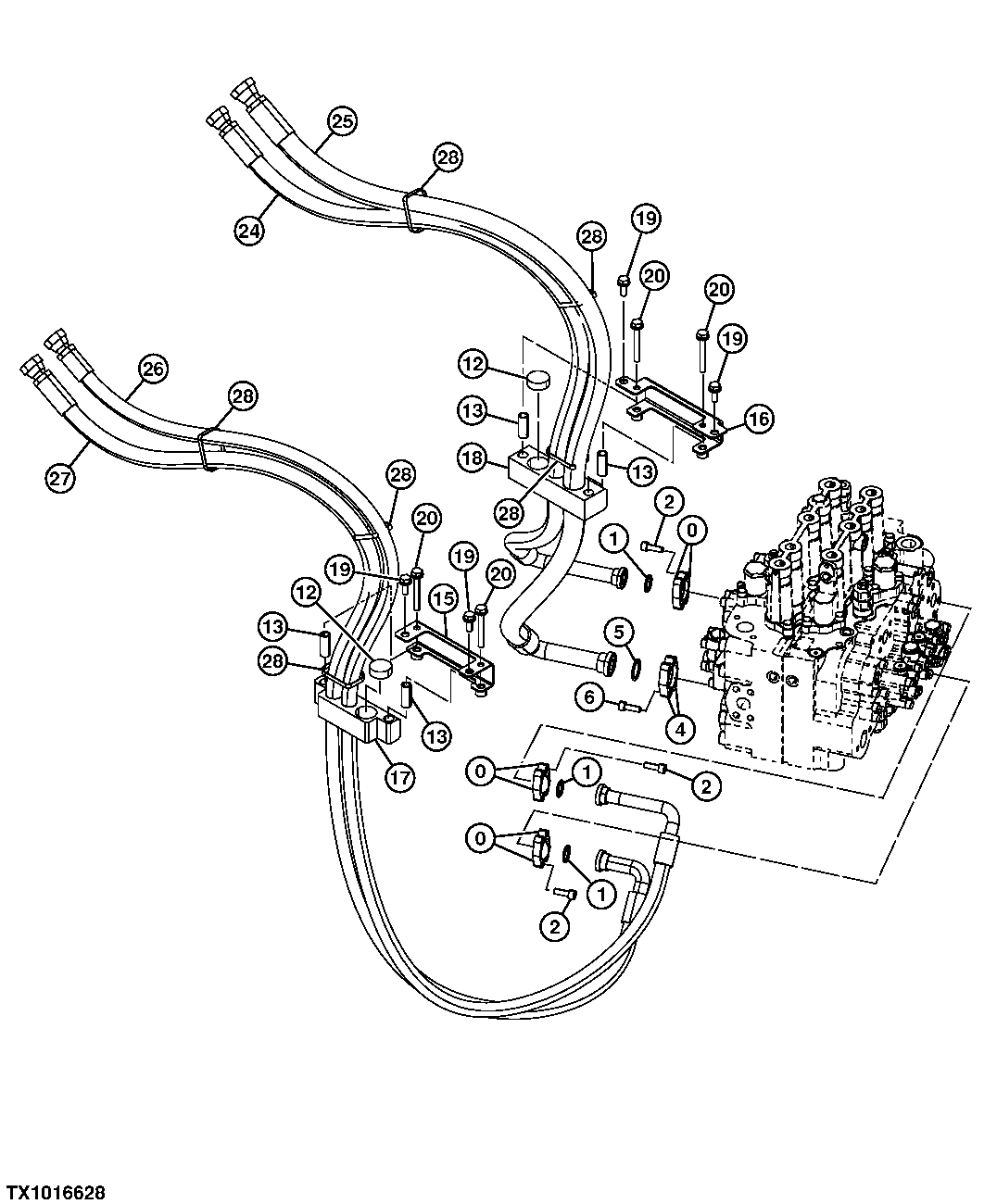

Front Lines (Arm and Bucket Cylinder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	R29424	6	Flange Fitting	SUB FOR 986910
1	T59014	3	O-Ring	SUB FOR 971489
2	19M7576	12	Screw	M10 X 30, SUB FOR J781030
4	H61354	2	Flange Fitting	SUB FOR 962453
5	966993	1	O-Ring	-
6	19M7576	4	Screw	M10 X 30, SUB FOR J781030
12	4657948	2	Plug	-
13	28H3377	4	Bushing	0.423" X 0.675" X 1-3/4", SUB FOR 4194748
15	8106089	1	Bracket	-
16	-	1	Part 10	SUB 8109458 AND 4670578, 8106100 NLA
16	8109458	1	Bracket	-
17	4657975	1	Isolator	-
18	-	1	Part 13	SUB 4670578 AND 8109458, 4657976 NLA
18	4670578	1	Isolator	-
19	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
19	-	4	Part 15	J271030 NLA
19	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
20	-	4	Part 18	J271080 NLA
20	19M8081	4	Cap Screw	M10 X 80, SUB FOR J901080
20	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
24	9279416	1	Hydraulic Hose	-
24	4672386	1	Hose	-
24	-	5	Part 23	MF XHG-075, CTL, 4327294 NLA
25	4712711	1	Hose	SUB FOR 4663332
25	-	1	Part 26	MF XHG-075, CTL, 4327294 NLA
25	-	1	Part 24	9271450 NLA
26	-	1	Part 27	9271453 NLA
26	4663334	1	Hydraulic Hose	-
26	-	1	Part 29	MF XHG-075, CTL, 4327294 NLA
27	-	1	Part 30	9271455 NLA
27	4663335	1	Hydraulic Hose	-
27	-	1	Part 32	MF XHG-075, CTL, 4327294 NLA
28	H77698	6	Tie Band	SUB FOR 4121859

Front Lines (Arm and Bucket Cylinder)

Нет текстового описания
