Открытый узел

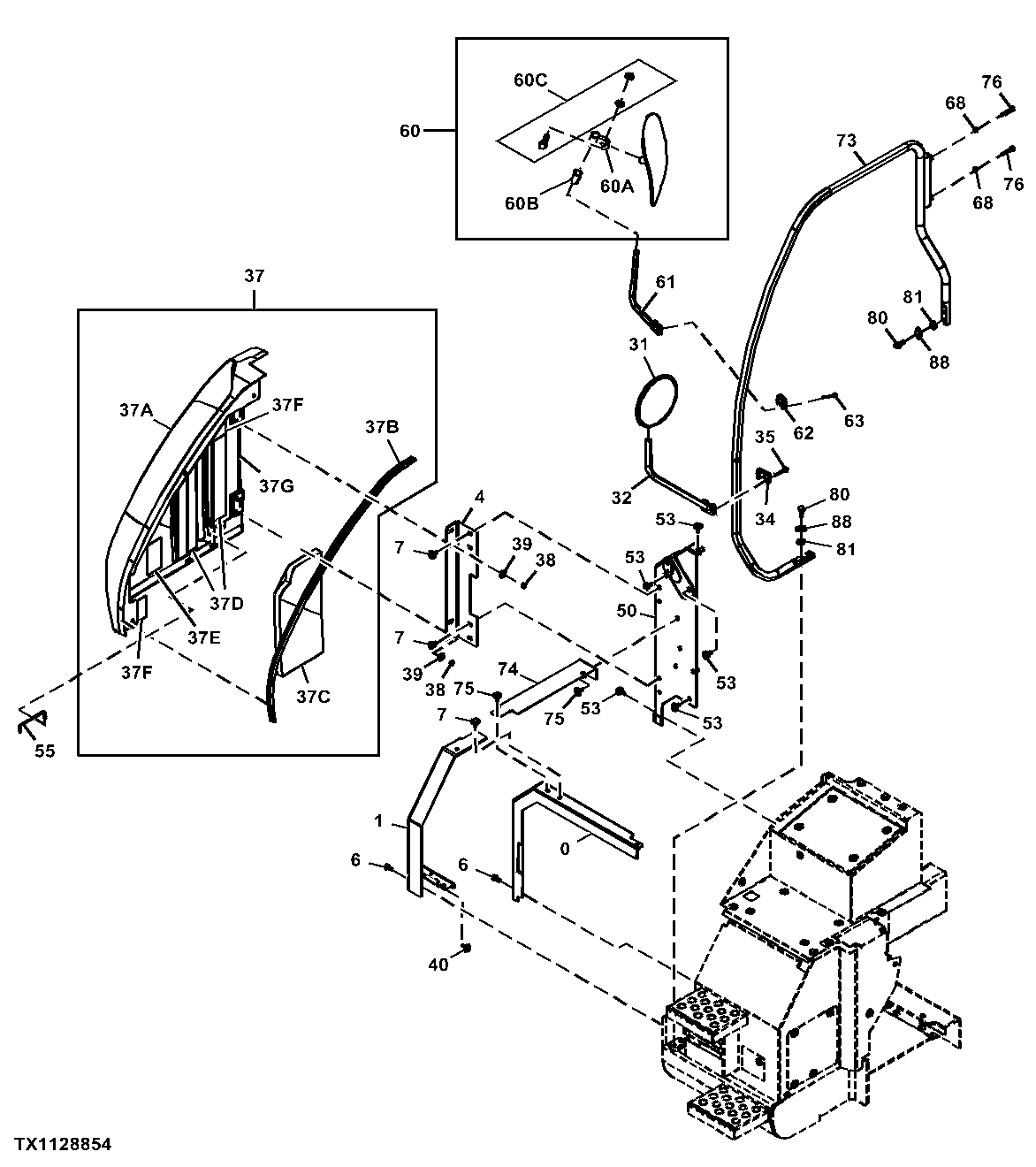

Control Valve Door (Units Built Before November 2006)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7048634	1	Support	-
1	8101151	1	Support	-
4	4638606	1	Bracket	-
6	-	2	Part 4	J271030 NLA
6	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
6	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
7	-	5	Part 7	J281030 NLA
7	19M7662	5	Cap Screw	M10 X 30, SUB FOR J901035
7	4486055	5	Washer	-
31	4603387	1	Rear View Mirror	Round
32	8122271	1	Bracket	-
34	4425481	2	Hose Clamp	-
35	19M7184	4	Cap Screw	M8 X 55, J260855 NLA, SUB FOR J900855
35	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
37	7048593J	1	Cover	SUB FOR 7048593
38	14M7274	4	Nut	M10, SUB FOR J950010
39	24M7101	4	Washer	11 X 34 X 3 mm, SUB FOR J217083
40	4486055	1	Washer	-
40	19M7662	1	Cap Screw	M10 X 30, SUB FOR J901030
40	-	1	Part 25	J281030 NLA
50	7049308	1	Cover	-
53	-	5	Part 29	J281030 NLA
53	19M7662	5	Cap Screw	M10 X 30, SUB FOR J901030
53	4486055	5	Washer	-
55	4639112	1	Latch	-
60	4420724	1	Rear View Mirror	SUB FOR 4416704
61	8124253	1	Bracket	SUB FOR 8077521
62	4425481	1	Hose Clamp	-
63	19M7184	2	Cap Screw	M8 X 55, SUB FOR J900855
63	-	2	Part 39	J260855 NLA
63	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
68	14M7274	2	Nut	M10, SUB FOR J950010
73	7052743	1	Handrail	-
74	8107389	1	Support	-
75	-	2	Part 45	J281030 NLA
75	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
75	4486055	2	Washer	-
76	M261060	2	Bolt	-
80	19M7493	4	Cap Screw	M12 X 40, SUB FOR J921240
81	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR A590112
88	12H301	4	Lock Washer	1/2", SUB FOR A590912
37A	-	1	Part 16	6023826 NSEP
37B	4672060	1	Sealing Trim	-
37C	FF101651	1	Isolator	SUB FOR 4627122
37D	4385150	2	Belting	-
37E	4450118	1	Isolator	-
37F	4382684	2	Isolator	-
37G	4656691	1	Isolator	-
60A	4460536	1	Holder	-
60B	4460582	1	Packing	-
60C	4634798	1	Bolt	Includes Washer and Nut

Control Valve Door (Units Built Before November 2006)

Нет текстового описания
