Auxiliary Hydraulic Lines On Boom To Cylinders

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8102972G	1	Pipe	SUB FOR 8102972
1	8102973G	1	Pipe	SUB FOR 8102973
2	8102974G	1	Pipe	SUB FOR 8102974
3	8102975G	1	Pipe	SUB FOR 8102975
5	8102970	1	Bracket	-
7	4153488	8	Clamp	-
8	4190127	5	Clamp	-
10	-	12	Part 8	J271270 NLA
10	19M7753	12	Cap Screw	M12 X 70, SUB FOR J901270
10	24M7345	12	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
11	19M7364	3	Cap Screw	M12 X 80, SUB FOR J901280
11	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
11	-	3	Part 11	J271280 NLA
13	A885008	3	Pipe Plug	-
13	TH101926	3	O-Ring	SUB FOR 4506429
14	T76938	2	O-Ring	SUB FOR 4187328
15	T78612	2	O-Ring	SUB FOR 4187329
16	4647806	1	Weld Nut	SUB FOR 4443660
17	9765007	2	Weld Nut	-
18	9771315	6	Screw	SUB FOR 9765301
19	8118420	2	Bracket	SUB FOR 9765303
95	-	1	Part 22	Whole Goods 2.42 m Arm High Flow Auxiliary Lines Additional Components On Separate Page, AT341999 NLA
95	-	1	Part 23	Whole Goods 2.91 m Arm High Flow Auxiliary Lines Additional Components On Separate Page, AT336086 NLA

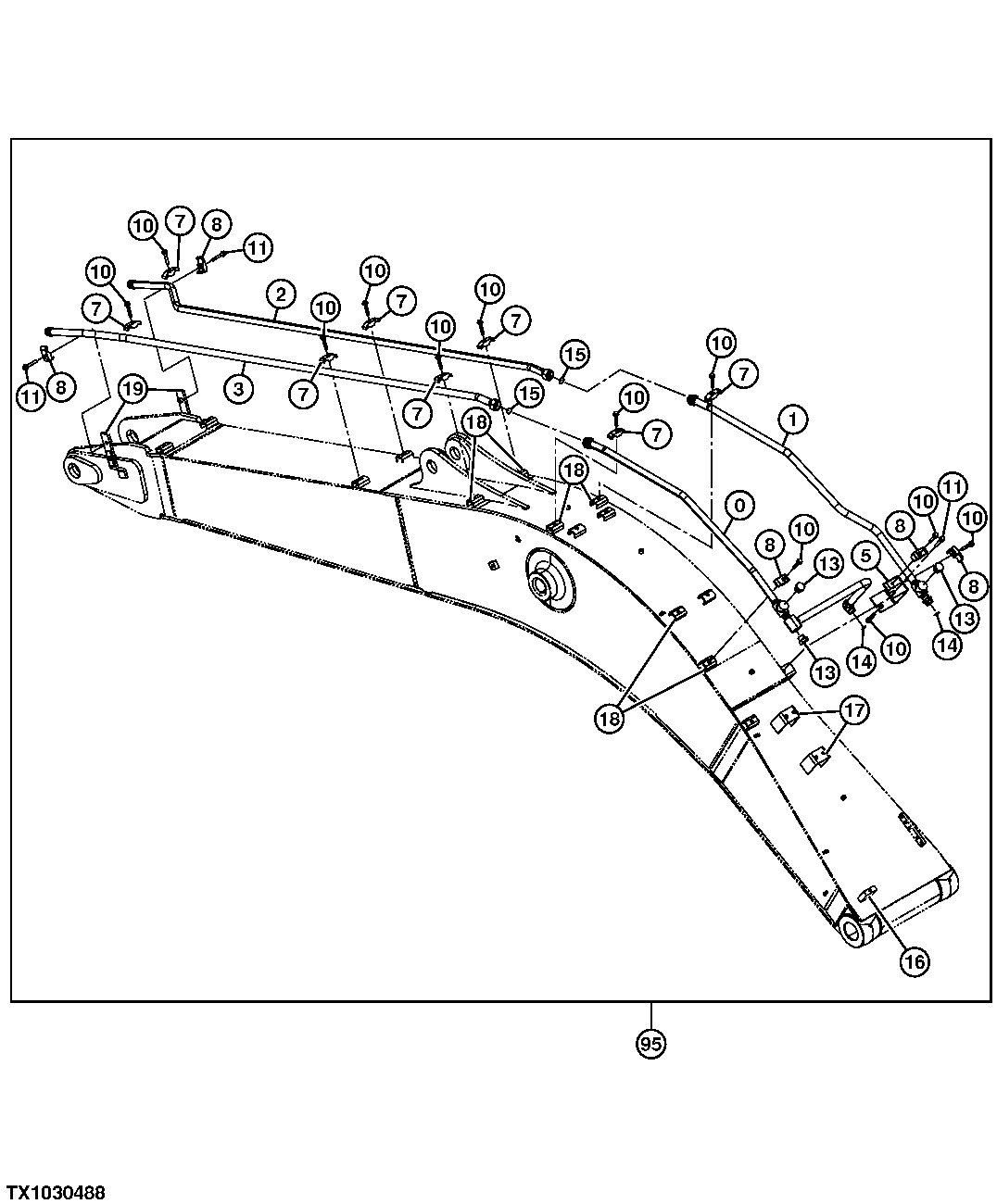

Auxiliary Hydraulic Lines On Boom To Cylinders

Нет текстового описания
