Открытый узел

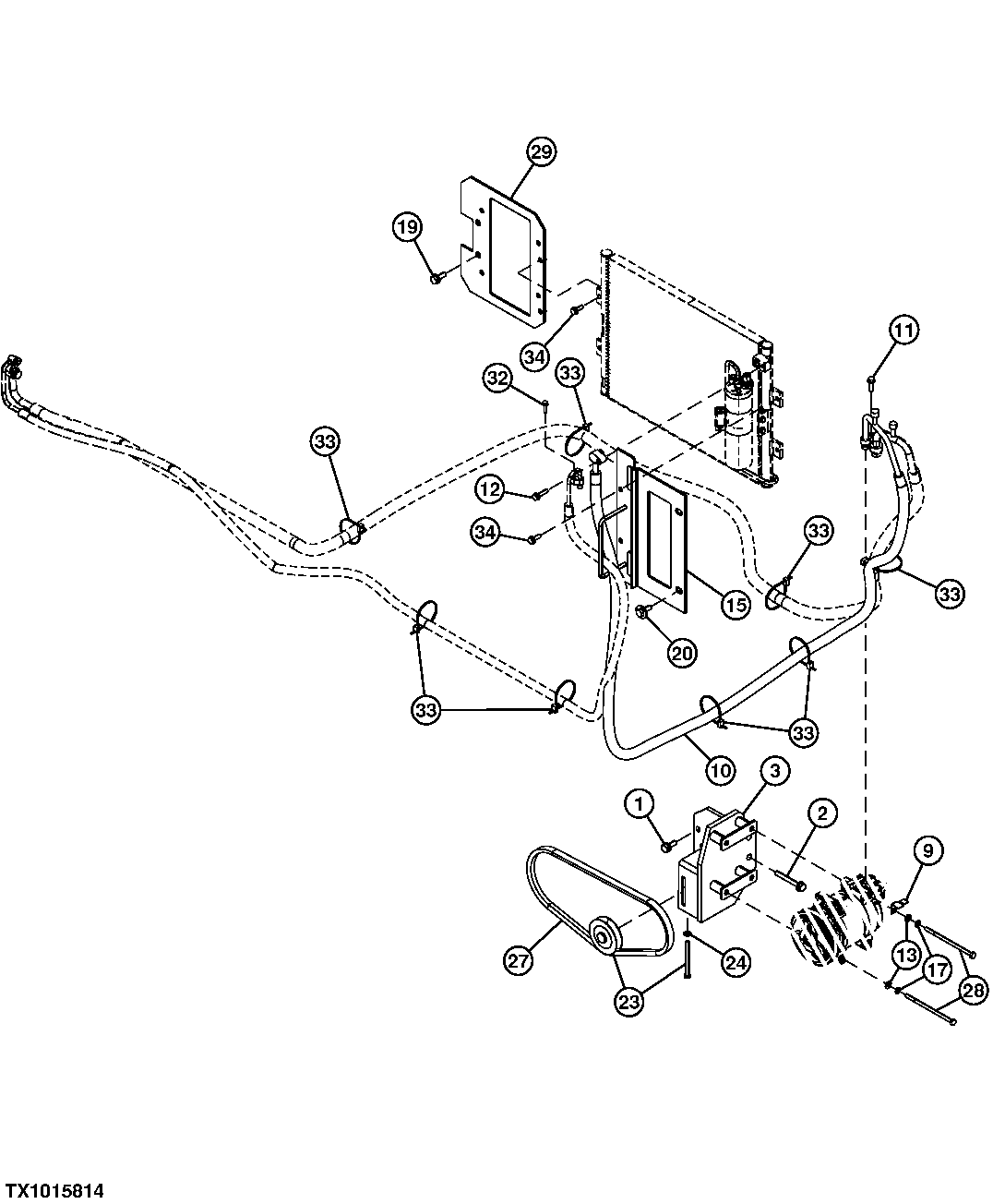

Air Conditioner Refrigerant Hose and Compressor Belt

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
1	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
1	-	2	Part 1	J271030 NLA
2	-	2	Part 4	J271080 NLA
2	19M8081	2	Cap Screw	M10 X 80, SUB FOR J901080
2	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	7052558	1	Bracket	SUB FOR 7050153
9	4355515	1	Bracket	-
10	4630475	1	Refrigerant Hose	INCLUDES (2) 4421946
10	4421946	2	O-Ring	-
11	-	2	Part 11	J260830 NLA
11	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
11	19M7288	2	Cap Screw	M8 X 30, SUB FOR J900830
12	-	1	Part 14	J260835 NLA
12	19M8008	1	Cap Screw	M8 X 35, SUB FOR J900835
12	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
13	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
15	8098172	1	Bracket	-
17	-	4	Part 19	12M7065 NLA; SUB FOR A590908
19	-	2	Part 20	J271030 NLA
19	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
19	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
20	-	2	Part 23	J281030 NLA
20	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
20	4486055	2	Washer	-
23	4346770	1	Pulley	-
24	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
27	4630087	1	V-Belt	-
28	19M9389	4	Cap Screw	M8 X 150, SUB FOR 4652417
29	8101543	1	Bracket	-
32	-	1	Part 31	J260625 NLA
32	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
32	19M7933	1	Cap Screw	M6 X 25, SUB FOR J900625
33	H77698	8	Tie Band	SUB FOR 4055312
34	-	4	Part 35	J260825 NLA
34	19M7407	4	Cap Screw	M8 X 25, SUB FOR J900825
34	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
35	4667336	1	Refrigerant Hose	Extension Hose Not Illustrated, M16X1.5, 3400 mm
35	4666744	1	Refrigerant Hose	Extension Hose Not Illustrated, M24X1.5, 3400 mm

Air Conditioner Refrigerant Hose and Compressor Belt

Нет текстового описания
