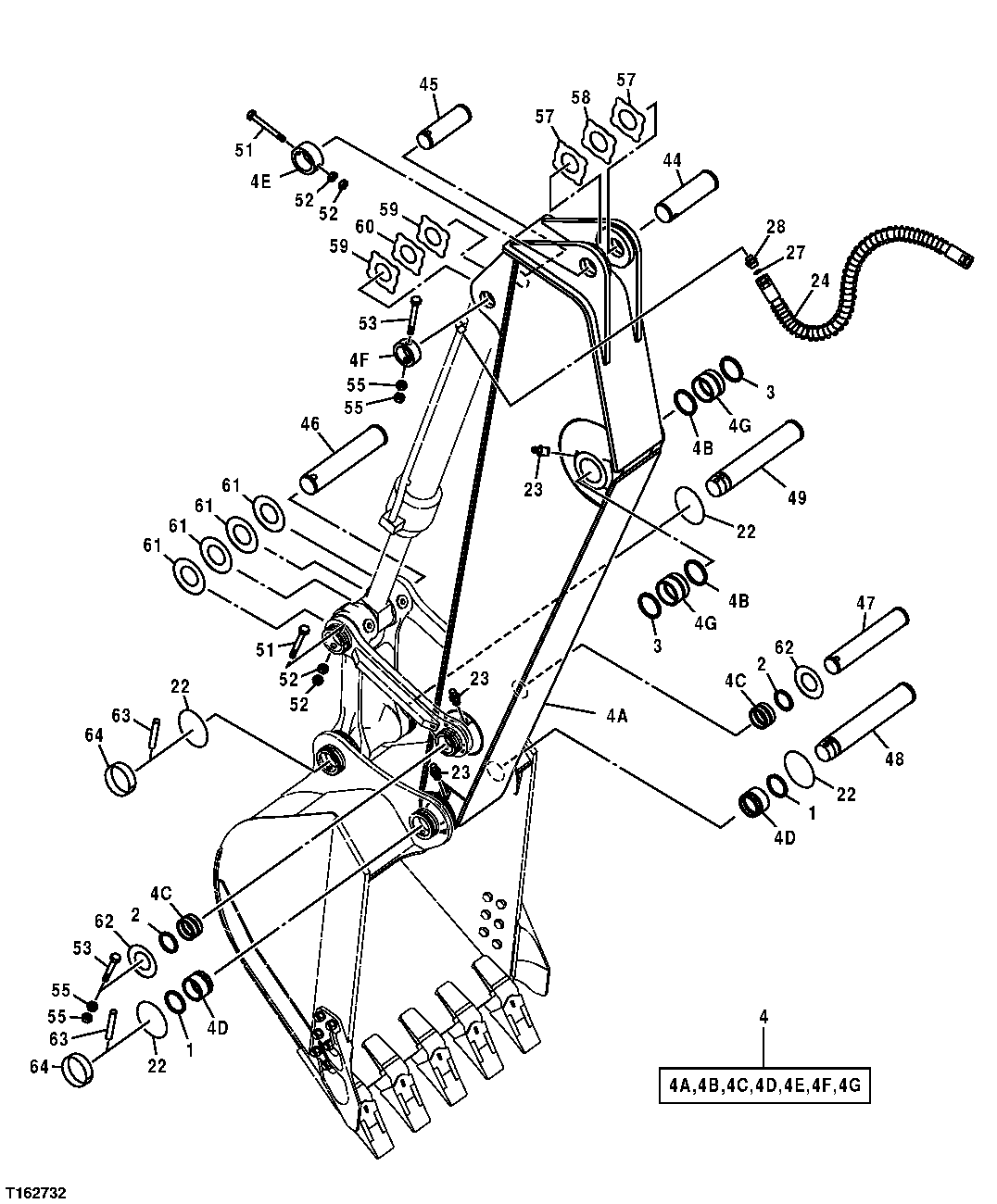

SHORT ARM (2.2 M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH102446	2	Seal	SUB FOR 4067902
2	AH140157	2	Back-Up Ring	SUB FOR 4084578
3	TH102445	2	Seal	SUB FOR 4067901
4	7038166	1	Arm	-
22	T397473	4	V-Ring Seal	V O-Ring
22	AT349466	4	Seal	(SPLIT O-RING)
22	4089028	4	O-Ring	(STANDARD O-RING)
23	TH100074	4	Lubrication Fitting	SUB FOR J75481
24	AT215504	2	Hydraulic Hose	-
27	T77858	2	O-Ring	SUB FOR 4187308
28	AT318035	1	O-Ring	SUB FOR 4506424
28	A853166	2	Adapter Fitting	-
44	3088575	1	Pin	-
45	3088578	1	Pin Fastener	-
46	AT317252	1	Pin Fastener	SUB FOR 3088581, AT192340
47	3088579	1	Pin Fastener	-
48	3088577	1	Pin Fastener	-
49	3088580	1	Pin Fastener	-
51	4435126	2	Pin Fastener	-
52	14M7144	4	Nut	M20, SUB FOR J950020
53	4435124	2	Pin Fastener	-
55	14M7276	4	Nut	M16, SUB FOR J950016
57	4444286	2	Thrust Washer	-
58	4444287	1	Thrust Washer	-
59	4361293	2	Plate	SUB FOR 4444288
60	4361294	1	Plate	SUB FOR 4444289
61	4450012	4	Thrust Washer	-
62	4450011	2	Thrust Washer	-
63	4454560	2	Pin Fastener	-
64	4454561	2	Bushing	-
4A	-	1	Part 5	6019104 NLA
4B	TH102445	2	Seal	SUB FOR 4067901
4C	4409122	2	Bushing	-
4D	4409178	2	Bushing	-
4E	4434953	1	Stop	-
4F	4435239	1	Stop	-
4G	4443881	2	Bushing	-
