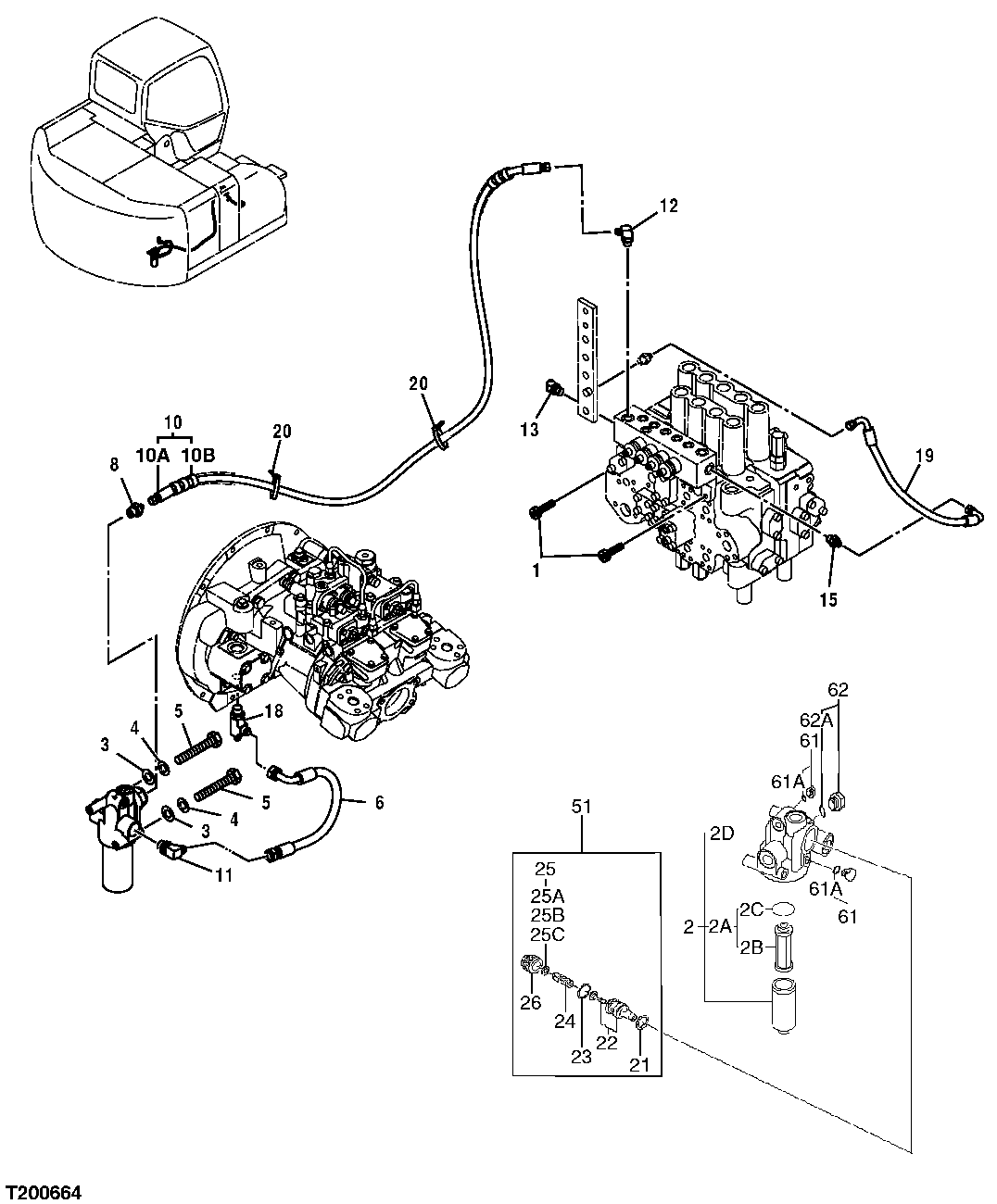

PILOT LINES (PUMP TO SOLENOID VALVE) AND PILOT FILTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7576	2	Screw	M10 X 30, SUB FOR J781030
2	4611025	1	Oil Filter	SUB FOR 4408959
3	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
4	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
5	J901002	2	Bolt	-
6	-	1	Part 10	4420423 NLA, ORDER 4304464, A852144
8	A852143	1	Adapter Fitting	-
8	4506418	1	O-Ring	-
10	-	1	Part 13	9197625 NLA
11	A852344	1	Elbow Fitting	-
11	4506418	1	O-Ring	-
12	CH11570	1	O-Ring	-
12	A852333	1	Elbow Fitting	-
13	THA852233	1	Elbow Fitting	SUB FOR A852233
13	CH11570	1	O-Ring	-
15	CH11570	1	O-Ring	-
15	A852133	1	Adapter Fitting	-
18	4445981	1	Tee Fitting	-
18	4506418	1	O-Ring	-
19	4441942	1	Hydraulic Hose	-
20	H77698	2	Tie Band	-
21	4487648	1	Gasket	SUB FOR 0308704
22	0308703	1	Pressure Relief Valve	-
23	4487138	1	O-Ring	SUB FOR 0308705
24	-	1	Part 31	-
25	9228867	1	Shim	SUB FOR 4293211
26	0308709	1	Fitting Plug	-
51	0709701	1	Pressure Relief Valve	-
61	4174541	2	Fitting	-
62	A885002	1	Plug	-
2A	AT186554	1	Filter Element	SUB FOR 4370435 OR AT214263
2B	-	1	Part 4	4191301 NLA
2C	TH105683	1	O-Ring	SUB FOR A811060, 4153538, TH0430809 OR 0430809
2D	4472430	1	Pressure Relief Valve	-
10A	4478029	1	Hydraulic Hose	SUB FOR 4441941, 4455026
10B	4327315	4	Hose Guard	4327293 NLA
25A	4606473	2	Shim	SUB FOR 4309836
25B	4487297	2	Shim	SUB FOR 4309837
25C	-	2	Part 35	4309838 NLA
25D	4601120	2	Shim	-
61A	M800650	1	Packing	-
62A	4506418	1	O-Ring	-

PILOT LINES (PUMP TO SOLENOID VALVE) AND PILOT FILTER
