Открытый узел

HYDRAULIC PUMP DRIVE COMPONENTS

HYDRAULIC PUMP DRIVE COMPONENTS

HYDRAULIC PUMP DRIVE COMPONENTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

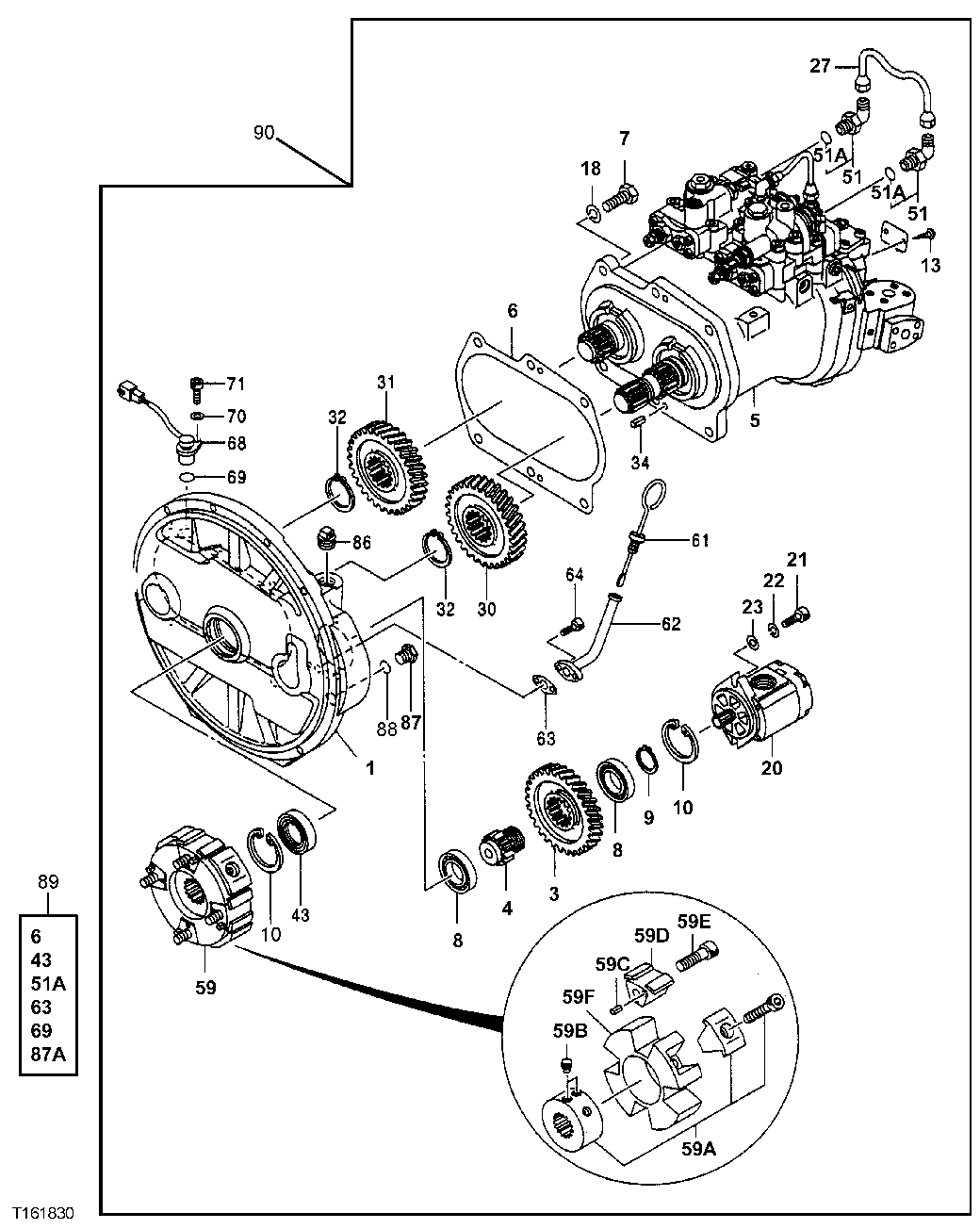

HYDRAULIC PUMP DRIVE COMPONENTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( <service-part>1027184</service-part> NLA)
3	3063840	1	Gear	-
4	3055594	1	Shaft	-
5	-	1	Part 4	(PUMP UNIT) (SEE FOLLOWING PAGE FOR COMPONENTS)
6	8058352	1	Gasket	-
7	19M7489	6	Cap Screw	M16 X 45
8	6008X	2	Ball Bearing	-
9	962002	1	Snap Ring	-
10	40M7090	10	Snap Ring	-
13	37H99	2	Screw	0.100" X 1/4"
18	12H294	6	Lock Washer	5/8"
20	4276918	1	Pump	Pilot
21	19M8337	2	Screw	M10 X 30
22	12M6791	2	Lock Washer	10.200 mm
23	4114402	2	Washer	-
27	4369148	1	Oil Line	-
30	3063842	1	Gear	-
31	3063843	1	Gear	-
32	AT152406	2	Snap Ring	SUB FOR 4274552
34	34M7061	2	Spring Pin	8 X 20 mm
43	4310055	1	Seal	-
51	4293950	2	Fitting	-
59	FYB00000114	1	Coupling	SUB FOR 4416605
61	FYB00003475	1	Level Gauge	SUB FOR 4438059 AND FYB00001633
62	9743977	1	Dipstick Tube	-
63	9742779	1	Gasket	-
64	19M7647	2	Screw	M8 X 16
68	4265372	1	Sensor	Engine Speed
69	4306888	1	O-Ring	-
70	24M7054	1	Washer	6.400 X 12 X 1.600 mm
71	19M8553	1	Screw	M6 X 16
86	4234782	1	Plug	-
87	15M7036	1	Drain Plug	SUB FOR 0309805
88	CH11570	1	O-Ring	-
89	4451036	1	Seal Kit	-
90	9201020	1	Hydraulic Pump	(CONTAINS ALL ITEMS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON FOLLOWING PAGE)
51A	M800650	1	Packing	-
59A	-	1	Part 25	-
59B	4702173	2	Set Screw	SUB FOR 4334899
59C	34M7117	4	Spring Pin	5 X 10 mm
59D	-	4	Part 28	-
59E	4334894	4	Bolt	-
59F	-	1	Part 30	-
