HYDRAULIC LINES (CONTROL VALVE TO BOOM CYLINDERS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1553	1	WASHER	1-5/8" X 2-1/4" X 0.194", (USE WITH 4449716 ) (SUB FOR J222012)
1	19M8122	1	Cap Screw	M12 X 85, (USE WITH 9767059 ) (SUB FOR J901285)
1	24H1553	1	WASHER	1-5/8" X 2-1/4" X 0.194", (USE WITH 9767059 ) (SUB FOR J222012)
1	19M7753	1	Cap Screw	M12 X 70, (USE WITH 4449716 ) (SUB FOR J271270 OR J011270)
2	-	1	Part 5	( 4449716 NLA), (SUB 9767059, 19M8122 AND 24M7345)
2	9767059	1	Support	-
4	19M7789	2	Screw	M12 X 30, (SUB FOR J031235)
6	R29424	2	Flange Fitting	(SUB FOR 986910)
7	T59014	1	O-Ring	(SUB FOR 971489)
8	19M7576	4	Screw	M10 X 30, (SUB FOR J781030)
9	8083074	1	Oil Line	-
11	H61354	2	Flange Fitting	(SUB FOR 962453)
12	966993	1	O-Ring	-
13	19M7576	4	Screw	M10 X 30, (SUB FOR J781030)
14	8083075	1	Oil Line	-
16	A853166	4	Adapter Fitting	-
16	AT318035	4	O-Ring	(SUB FOR 4506424)
17	T77858	8	O-Ring	(SUB FOR 4187308)
18	AT213806	2	Hydraulic Hose	(SUB FOR 4249339)
19	AT213820	2	Hydraulic Hose	-
20	4153488	1	Clamp	-

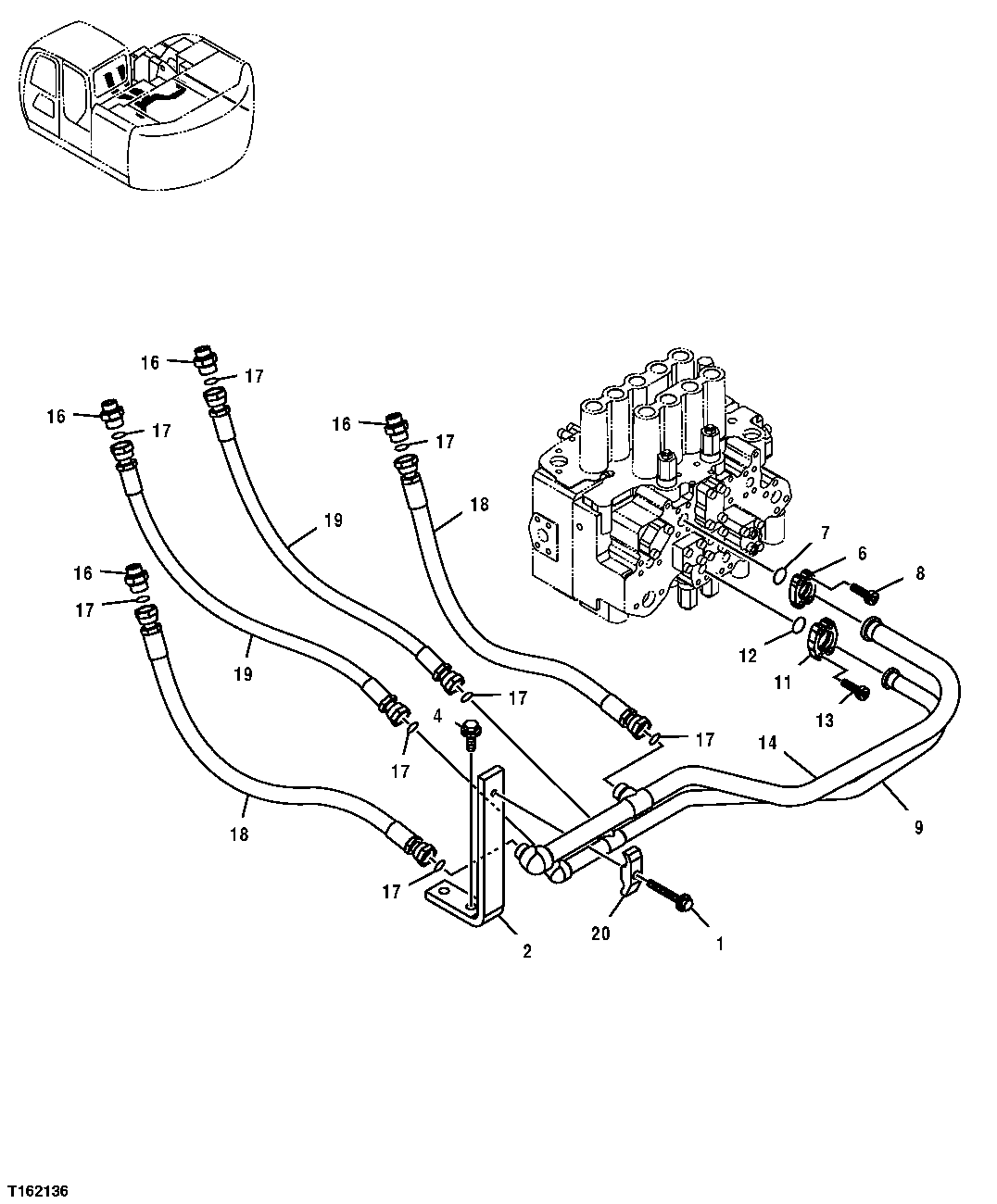

HYDRAULIC LINES (CONTROL VALVE TO BOOM CYLINDERS)
