Открытый узел

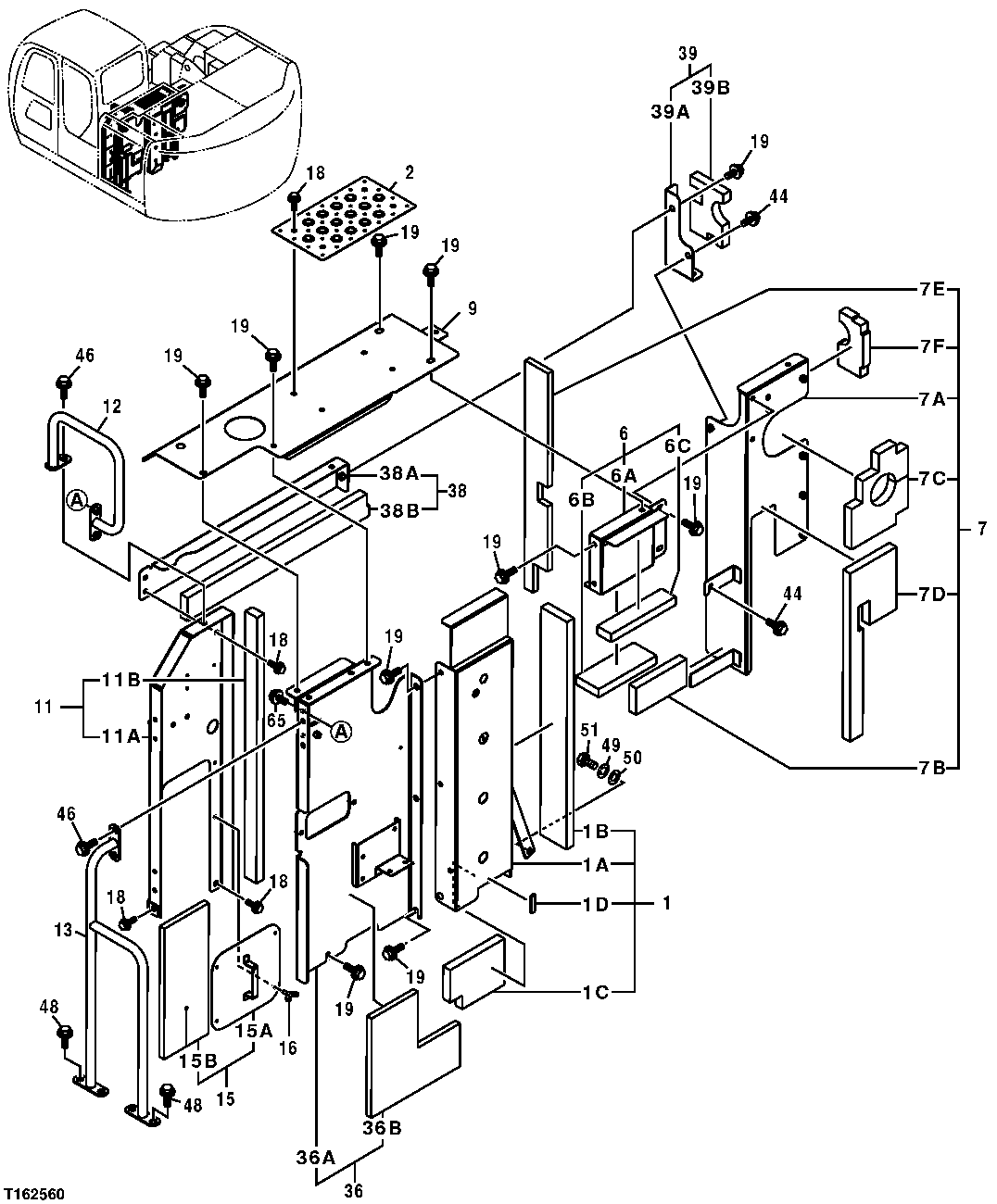

Cooling Package Compartment Front Panel And Front Cover

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8083270	1	Cover	-
2	3092334	1	Cover	-
6	8083241	1	Cover	-
7	7039976	1	Cover	-
9	7040028	1	Cover	-
11	7040410	1	Cover	-
12	8083233	1	Handrail	-
13	7043879	1	Latch	SUB FOR 7040019
15	8083826	1	Cover	-
16	21M1690	4	Wing Screw	M6 X 16, SUB FOR M360614
18	24M7028	1	Washer	10.500 X 20 X 2 mm
18	12M7066	1	Lock Washer	10 mm
18	19M7662	8	Cap Screw	M10 X 30, SUB FOR J021030
19	24M7346	1	Washer	11 X 20 X 2 mm
19	12M7067	1	Lock Washer	12 mm
19	19M7662	14	Cap Screw	M10 X 30, SUB FOR J031030
36	7040205	1	Cover	-
38	8084194	1	Cover	-
39	8084173	1	Cover	-
44	12M7066	4	Lock Washer	10 mm
44	19M7402	4	Cap Screw	M10 X 25, SUB FOR J031025
44	24M7296	4	Washer	10.500 X 30 X 2.500 mm
46	-	3	Part 46	J031230 NLA
46	19M8011	3	Cap Screw	M12 X 30
46	24H1748	3	Washer	1/2" X 1-1/4" X 0.105"
46	12M7067	3	Lock Washer	12 mm
48	19M7872	4	Cap Screw	M12 X 25, SUB FOR J031225
48	12M7067	4	Lock Washer	12 mm
48	24M7180	4	Washer	13 X 37 X 3 mm
49	12H294	1	Lock Washer	5/8", SUB FOR A590916
50	24M7053	1	Washer	17 X 30 X 3 mm, SUB FOR A590116
51	19M8035	1	Cap Screw	M16 X 35, SUB FOR J921635
65	24M7047	2	Washer	13 X 24 X 2.500 mm
65	12H301	2	Lock Washer	1/2"
65	19M8011	2	Cap Screw	M12 X 30, SUB FOR J021230
1A	7040021	1	Cover	-
1B	4450534	1	Isolator	-
1C	4450535	1	Isolator	-
1D	4453654	1	Isolator	-
6A	-	1	Part 8	7040016 NLA
6B	4450118	1	Isolator	-
6C	4454687	1	Isolator	-
7A	-	1	Part 12	7040020 NLA
7B	4450470	1	Isolator	-
7C	4450476	1	Isolator	-
7D	4450479	1	Isolator	-
7E	4450481	1	Isolator	-
7F	4454689	1	Isolator	-
11A	-	1	Part 20	7040034 NLA
11B	4454685	1	Isolator	-
15A	-	1	Part 25	8083825 NLA
15B	4453060	1	Isolator	-
36A	-	1	Part 35	6019918 NLA
36B	4453061	1	Isolator	-
38A	-	1	Part 38	8083305 NLA
38B	4454686	1	Isolator	-
39A	-	1	Part 41	4450783 NLA
39B	4454688	1	Isolator	-

Cooling Package Compartment Front Panel And Front Cover
