CONTROL VALVE COMPARTMENT FRONT COVER AND STEPS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7066	20	Lock Washer	10 mm
1	24M7028	20	Washer	10.500 X 20 X 2 mm
1	19M7662	20	Cap Screw	M10 X 30, (SUB FOR J021030)
2	8086909	1	Cover	(SUB FOR 8083173)
3	8083176	1	Cover	-
9	8084011	1	Cover	-
62	24M7055	1	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
63	H132922	1	Cotter Pin	(SUB FOR 4022697)
64	9755451	1	Rod	-
74	8084010	1	Cover	-
75	19M7662	3	Cap Screw	M10 X 30, (SUB FOR J031030)
75	12M7067	3	Lock Washer	12 mm
75	24M7346	3	Washer	11 X 20 X 2 mm
76	9756254	1	Bracket	-
77	24M7028	4	Washer	10.500 X 20 X 2 mm
77	12M7066	4	Lock Washer	10 mm
77	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J021025)
78	3092335	1	Cover	-
2A	-	1	Part 5	( <service-part>6019575</service-part> NLA)
2B	4379989	1	Cylinder	-
2C	4443211	3	Isolator	-
9A	-	1	Part 10	( <service-part>7039937</service-part> NLA)
9B	4453752	1	Isolator	-
9C	4454029	1	Isolator	-
74A	-	1	Part 17	( <service-part>7039948</service-part> NLA)
74B	4453749	1	Isolator	-

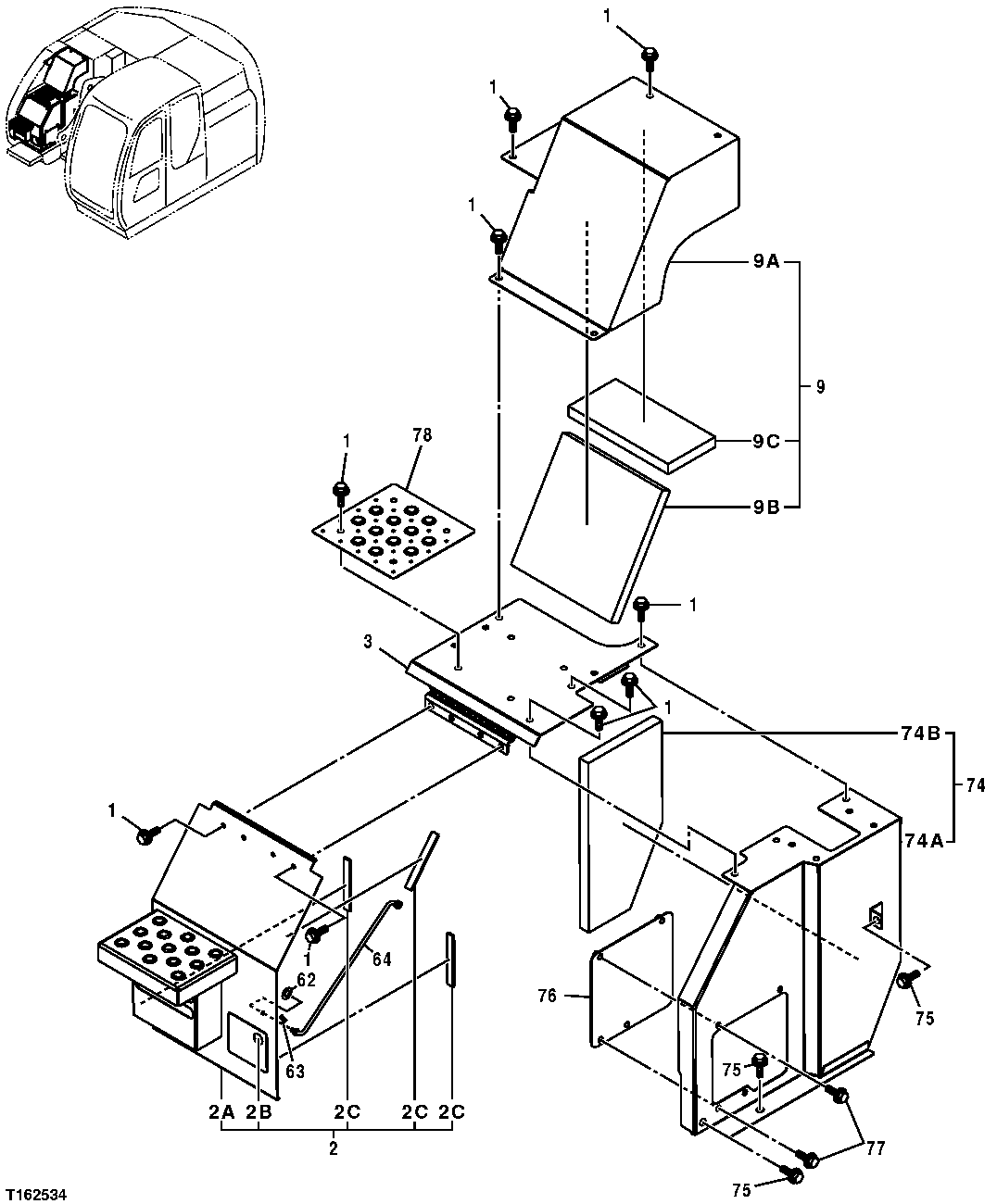

CONTROL VALVE COMPARTMENT FRONT COVER AND STEPS
