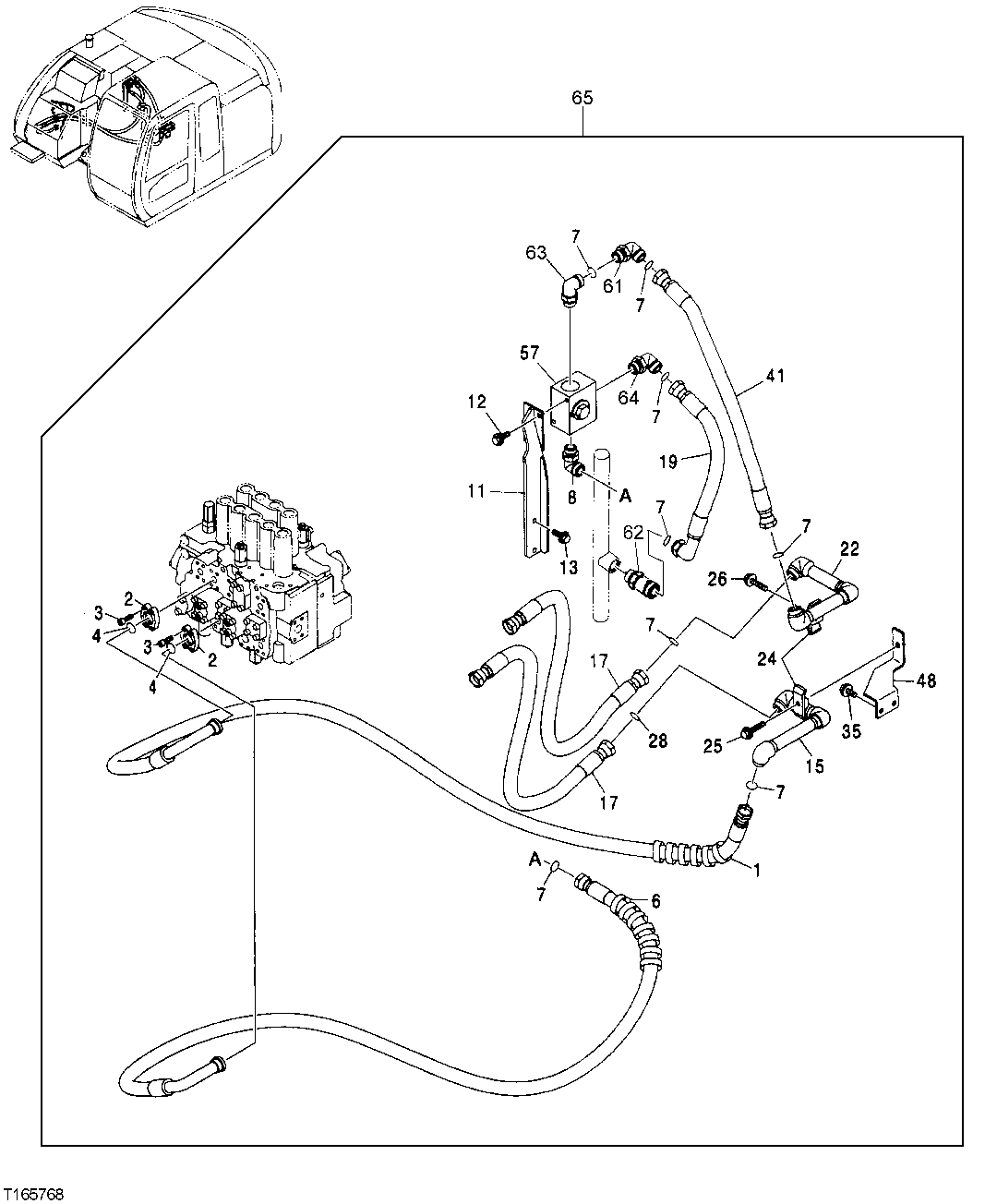

AUXILIARY HYDRAULIC KITS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4451142	1	Hydraulic Hose	-
2	H61354	4	Flange Fitting	-
3	19M7576	8	Screw	M10 X 30, (SUB FOR J781030)
4	966993	2	O-Ring	Z966993
6	4451141	1	Hydraulic Hose	-
7	T76938	8	O-Ring	-
8	4450867	1	Elbow Fitting	-
11	8083334	1	Bracket	-
12	24M7047	2	Washer	13 X 24 X 2.500 mm
12	12H301	2	Lock Washer	1/2"
12	19M8011	2	Cap Screw	M12 X 30, ( 9203441 NLA)
13	19M7403	2	Cap Screw	M12 X 35, ( 9203440 NLA)
13	12H301	2	Lock Washer	1/2"
13	24M7047	2	Washer	13 X 24 X 2.500 mm
15	9756289	1	Oil Line	-
17	4455501	2	Hydraulic Hose	Fabricate
19	4306725	1	Hydraulic Hose	Fabricate
22	9755224	1	Oil Line	-
24	4189860	2	Clamp	-
25	12H301	1	Lock Washer	1/2"
25	19M8088	1	Cap Screw	M12 X 75
26	19M7753	1	Cap Screw	M12 X 70
26	12H301	1	Lock Washer	1/2"
35	19M7872	2	Cap Screw	M12 X 25
35	12H301	2	Lock Washer	1/2"
41	4602103	1	Hose	-
48	8083286	1	Bracket	-
57	4455599	1	Valve	-
61	9756290	1	Oil Line	-
62	A853188	1	Adapter Fitting	-
63	A853380	1	Elbow Fitting	-
64	A853388	1	Elbow Fitting	-
65	-	1	Part 34	( 9198928 NLA), Base Auxiliary Line Kit
66	4309832	1	Valve	Not Illustrated
66	U12547U	1	O-Ring	Not Illustrated
67	-	1	Part 37	Complete Auxiliary Line Kit Includes Base Auxiliary Kit and Boom and Arm Auxiliary Lines, ( AT302701 NLA)
63A	T78612	1	O-Ring	-
