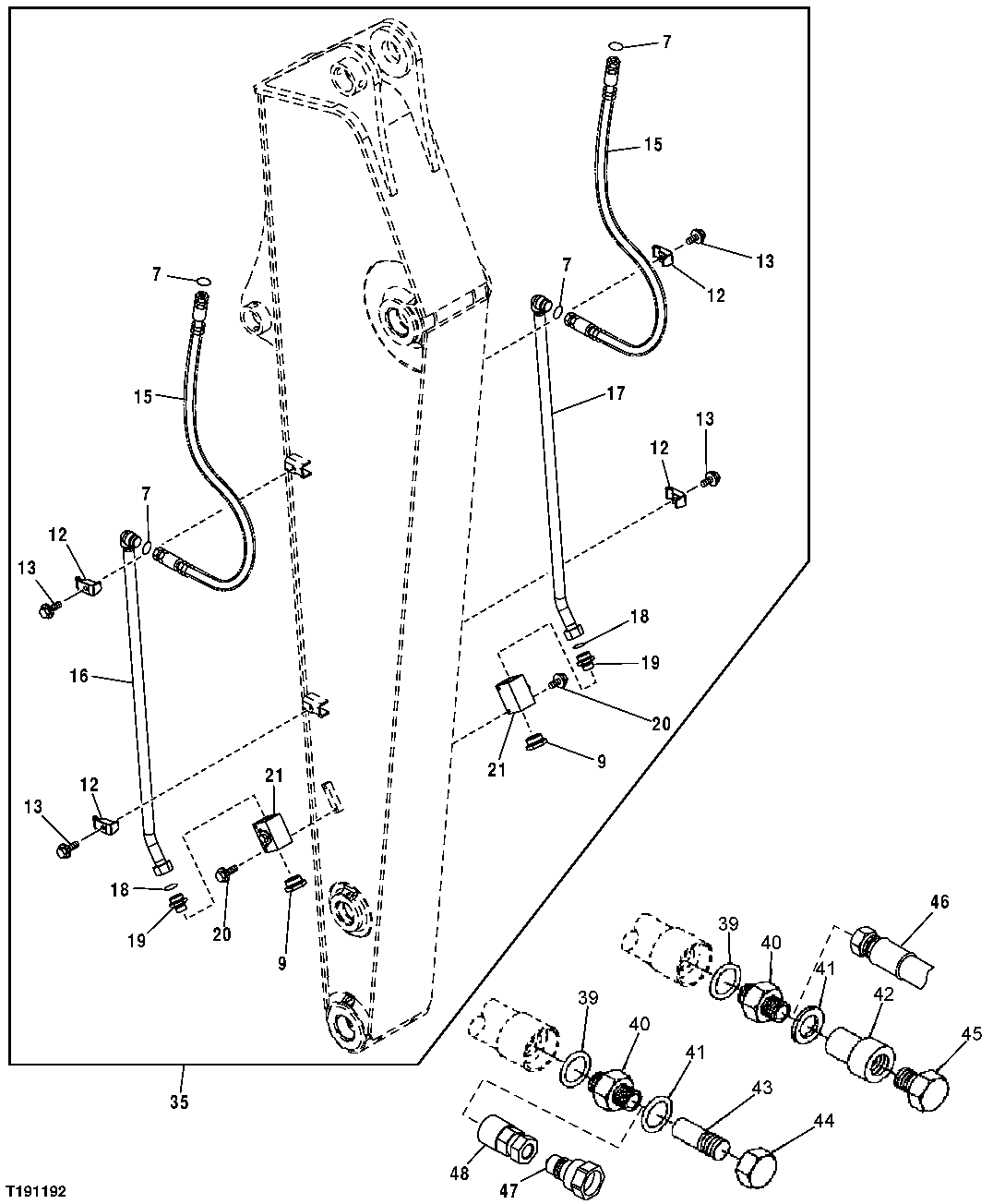

ARM AUXILIARY LINES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	T76938	4	O-Ring	-
9	A885008	2	Pipe Plug	SUB FOR 4113926
12	4190127	4	Clamp	-
13	19M7753	4	Cap Screw	M12 X 70
15	4400848	2	Hydraulic Hose	Fabricate
16	8084097J	1	Oil Line	-
17	8083882J	1	Oil Line	-
18	T78612	2	O-Ring	-
19	4205196	2	Adapter Fitting	-
20	19M8081	4	Cap Screw	M10 X 80
21	4447675	2	Flow Control Hyd. Valve	SUB FOR 4600164
34	A885008	2	Pipe Plug	SUB FOR 4113926
35	-	1	Part 13	Auxiliary Line Kit Includes Base AuxiliaryLine Kit and Boom and Arm Auxiliary Lines, AT302701 NLA
39	TH101926	2	O-Ring	-
40	AT305641	2	Fitting	3/4" SAE, MALE
40	X16F4OMXS	2	Adapter Fitting	1" 37°
40	AT301151	2	Fitting	1" SAE, MALE
40	X1216F4OMXS	2	Adapter	3/4" 37°
40	AT318016	2	Adapter Fitting	3/4" ORFS, SUB FOR 4189537
40	4189535	2	Adapter Fitting	1" ORFS
41	R29936	2	O-Ring	-
42	AT186111	1	Quick Coupler	1" FEMALE, Screw Together Coupler
42	-	1	Part 23	AT189410 NLA
43	AT186112	1	Quick Coupler	1" MALE, Screw Together Coupler
43	-	1	Part 25	AT189409 NLA
44	AT186113	1	Cap	-
45	AT186114	1	Plug	-
46	X1JS782016	2	Hose Fitting	1 1/4 X 1 INCH, Straight
46	X1J9782016	2	Hose Fitting	90° 1 1/4 X 1 INCH
47	AT117365	2	Hydr. Quick Coupler Plug	-12, 1 1/16" SAE O-RING, Male Quick Coupler
47	AT120498	2	Coupling	-16, 1 5/16" SAE O-RING, Male Quick Coupler
48	AT117364	2	Hydr. Quick Coupler Socket	-12, 1 1/16" SAE O-RING, Female Quick Coupler
48	AT120499	2	Coupling	-16, 1 5/16" SAE O-RING, Female Quick Coupler
