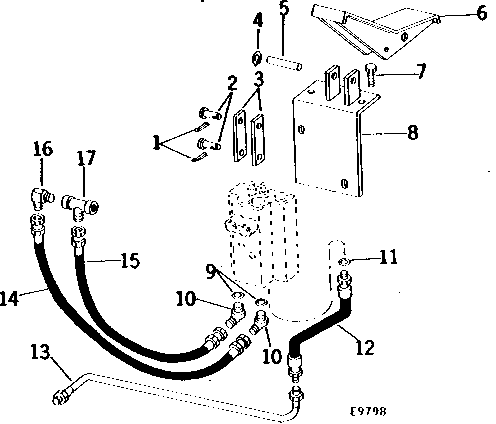

DRAPER HYDRAULIC LINES AND VALVE PEDAL [H25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7077	2	Cotter Pin	1.600 X 25 MM
2	E52339	2	PIN FASTENER	-
3	E50508	2	STRAP	-
4	E52891	2	Snap Ring	-
5	E52894	1	DOWEL PIN	(SUB FOR R27520)
6	AE29973	1	PEDAL	-
7	19H1936	2	Cap Screw	3/8" X 3/4"
8	AE31175	1	SUPPORT	-
9	R26375	2	O-Ring	-
10	AT35599	2	Elbow Fitting	45°, (SUB FOR AR26745)
11	R26448	2	O-Ring	-
12	AE31544	1	HYDRAULIC HOSE	9/16" X 559 MM (22") X 9/16", VALVE OUTLET
13	AE31581	1	LINE	-
14	AU43553	1	HYDRAULIC HOSE - FABRICATE	9/16" X 635 MM (25") X 3/4" 63.5 CM (25")
15	AN33197	1	HYDRAULIC HOSE	3/4" X 457 MM (18") X 3/4" 45.7 CM (18")
16	AT35121	1	Elbow Fitting	90°, (SUB FOR AR26725)
17	AN33434	1	Tee Fitting	-
18	AE42230	1	CONTROL VALVE	-

DRAPER HYDRAULIC LINES AND VALVE PEDAL [H25]
