Открытый узел

CARBURETOR (2250) [D08]

CARBURETOR (2250) [D08]

CARBURETOR (2250) [D08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

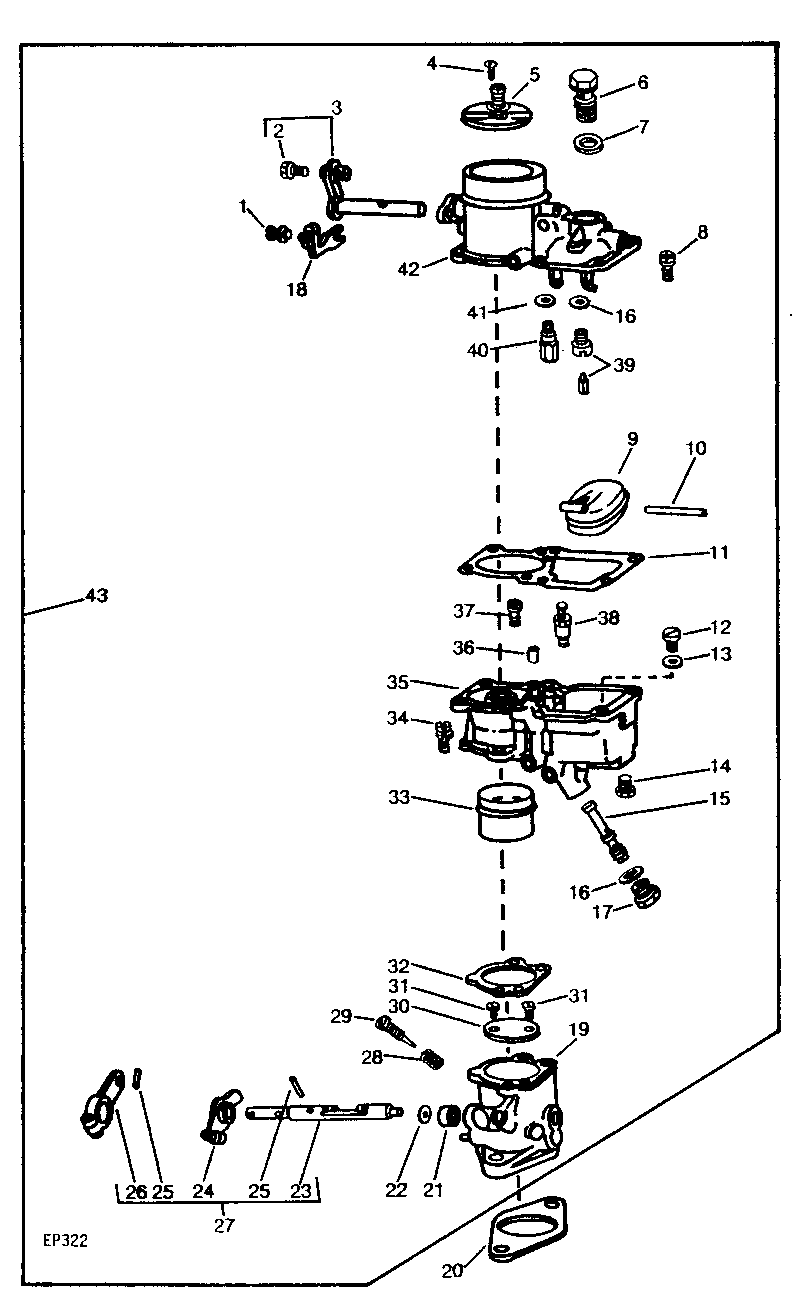

CARBURETOR (2250) [D08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH80017	1	SCREW	NO. 8, WITH WASHER (ZENITH NO. T301 S8-6)
2	H21047	1	SCREW	NO. 8, (ZENITH NO. T8 S8-7)
3	AH80015	1	LEVER	(ZENITH NO. C108-1)
4	H81538	1	SCREW	(D) NO. 6, (ZENITH NO. T11 S6-5)
5	AH80018	1	PLATE	(ZENITH NO. C101-1)
6	AE29611	1	FILTER	(ZENITH NO. C150-26)
7	H81539	1	WASHER	(D) (A) (ZENITH NO. T56-3)
8	AH80022	6	SCREW	NO. 10, WITH WASHER (ZENITH NO. T301 S10-9)
9	AH80021	1	FLOAT	(ZENITH NO. C85-1)
10	H20999	1	DOWEL PIN	(D) (ZENITH NO. C120-4)
11	H81540	1	GASKET	(D) (A) (ZENITH NO. C143-16)
12	E53453	1	JET	(ZENITH NO. C52-7-28)
13	H20926	1	WASHER	(D) (A) (ZENITH NO. T56-24)
14	R47038	2	PIPE PLUG	(ZENITH NO. T91-3)
15	E49901	1	JET	(ZENITH NO. C66-34-3-50)
16	H20925	2	WASHER	(D) (A) (ZENITH NO. T56-23)
17	H21008	1	FITTING	(ZENITH NO. C138-24)
18	AH80016	1	BRACKET	(ZENITH NO. C109-1)
19	-	1	Part 19	(SUB AE31117)
20	E48753	2	GASKET	(CHRYSLER NO. 864 599)
21	E49906	1	SEAL	(D) (ZENITH NO. T48-7)
22	E49905	1	SHIM	(D) (ZENITH NO. T52-13)
23	-	1	Part 23	(SUB AE29612) (ZENITH NO. C23-799)
24	-	1	Part 24	(SUB AE29612) (ZENITH NO. C28-130BX2)
25	34H229	2	SPRING PIN	3/32" X 5/8", (ZENITH NO. T63-4)
26	-	1	Part 26	(SUB AE29612) (ZENITH NO. C24-11CMX2)
27	AE29612	1	SHAFT	(ZENITH NO. C29-1819)
28	H20993	1	SPRING	(ZENITH NO. C111-9)
29	E49907	1	SCREW	(D) (ZENITH NO. C46-66)
30	E49904	1	PLATE	(ZENITH NO. C21-50)
31	E49903	2	SCREW	(D) (ZENITH NO. T315 S54)
32	E130475	1	GASKET	(D) (A) (SUB FOR E49908) (ZENITH NO. C142-5)
33	E53452	1	VENTURI	(ZENITH NO. B38-90-26)
34	AH80024	2	SCREW	(ZENITH NO. T311 S25-12)
35	-	1	Part 35	(SUB AE31117)
36	E49900	1	VENT	(ZENITH NO. C77-14-21)
37	H81553	1	INJECTION NOZZLE	(ZENITH NO. C56-3-14)
38	E49910	1	PLUG	(ZENITH NO. C138-3)
39	AE29613	1	SHUT-OFF VALVE	(D) (ZENITH NO. C81-68-45)
40	E49909	1	SCREW	(ZENITH NO. C138-5)
41	H20930	1	WASHER	(D) (A) (ZENITH NO. T56-52)
42	-	1	Part 42	(SUB AE31117)
43	AE31117	1	CARBURETOR	(ZENITH NO. 13699, MODEL NO. 228SAX9)
..	AE29614	1	GASKET	GASKET SET, (ZENITH C181-71) (INCLUDES PARTS IDENTIFIED BY AN (A)
..	AE29615	1	KIT	(ZENITH NO. K-2182) (INCLUDES PARTS IDENTIFIED BY A (D)
