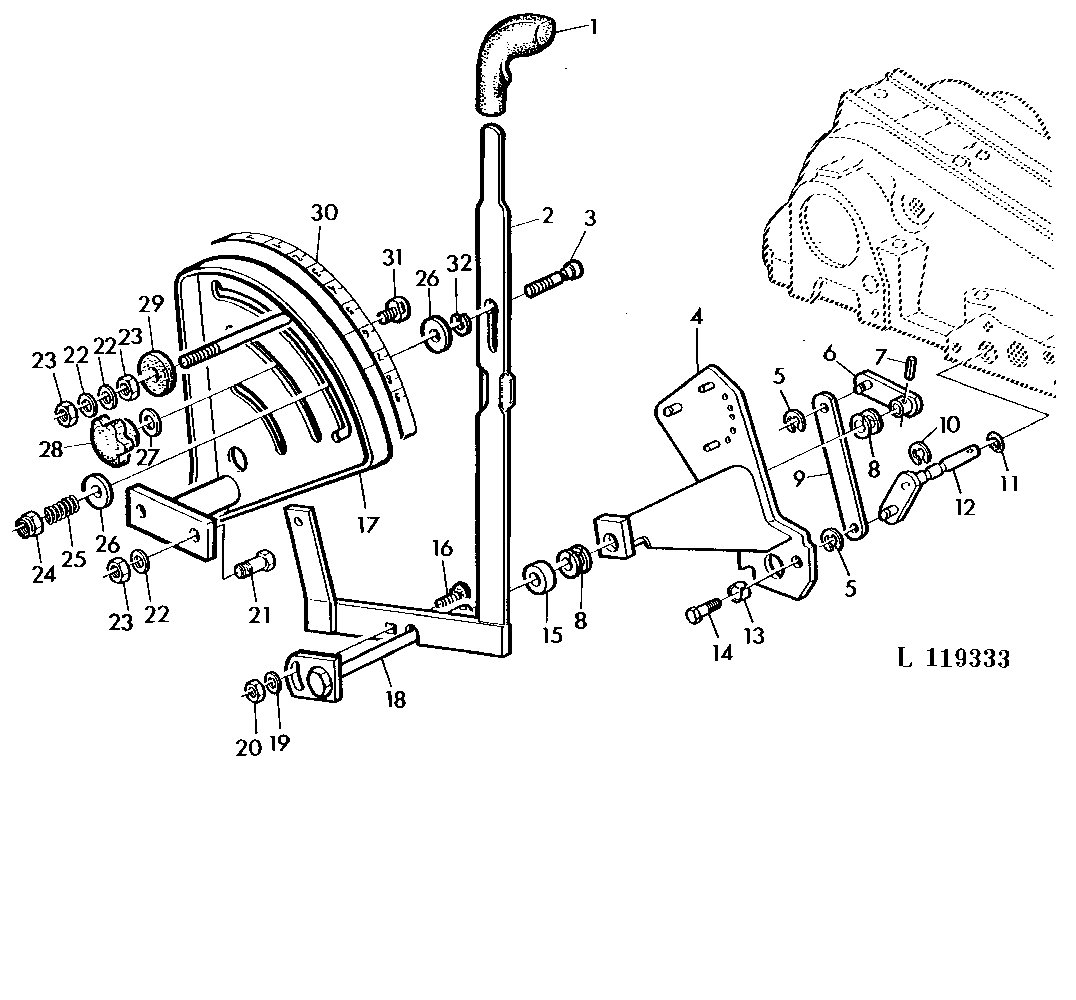

ROCKSHAFT CONTROL LEVER (WITH MC1 AND CC2 CABS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L56924	1	Grip	-
2	AL66280	1	Lever	-
3	L59822	1	Set Screw	-
4	AL66282	1	Quadrant	-
5	M2396T	2	SNAP RING	-
6	AL66281	1	Lever	-
7	34M7130	1	Spring Pin	4 X 20 mm
8	L30201	2	Washer	-
9	L30203	1	Strap	-
10	R30437	1	Snap Ring	-
11	R10093	1	O-Ring	-
12	AL61908	1	Shaft	-
13	34M7090	2	Spring Pin	12 X 10 mm
14	19H2284	2	Cap Screw	3/8" X 7/8"
15	L30784	1	Washer	-
16	03H1557	1	Bolt	3/8" X 1-1/4"
17	AL66273	1	Quadrant	-
18	AL66283	1	Lever	-
19	24H1305	1	Washer	13/32" X 13/16" X 0.065"
20	14H1076	1	Nut	3/8"
21	19M7009	2	Cap Screw	M8 X 20
22	24M7260	4	Washer	8.400 X 24 X 2 mm
23	14M7273	4	Nut	M8
24	14M7327	1	Lock Nut	M8
25	L60170	1	Compression Spring	-
26	24M7298	2	Washer	8.400 X 25 X 2 mm
27	24M7055	1	Washer	8.400 X 16 X 1.600 mm
28	L38166	1	Knob	-
29	L55162	1	Washer	-
30	L62229	1	Label	-
31	L62228	1	Screw	-
32	R72653	1	Snap Ring	-

ROCKSHAFT CONTROL LEVER (WITH MC1 AND CC2 CABS)
