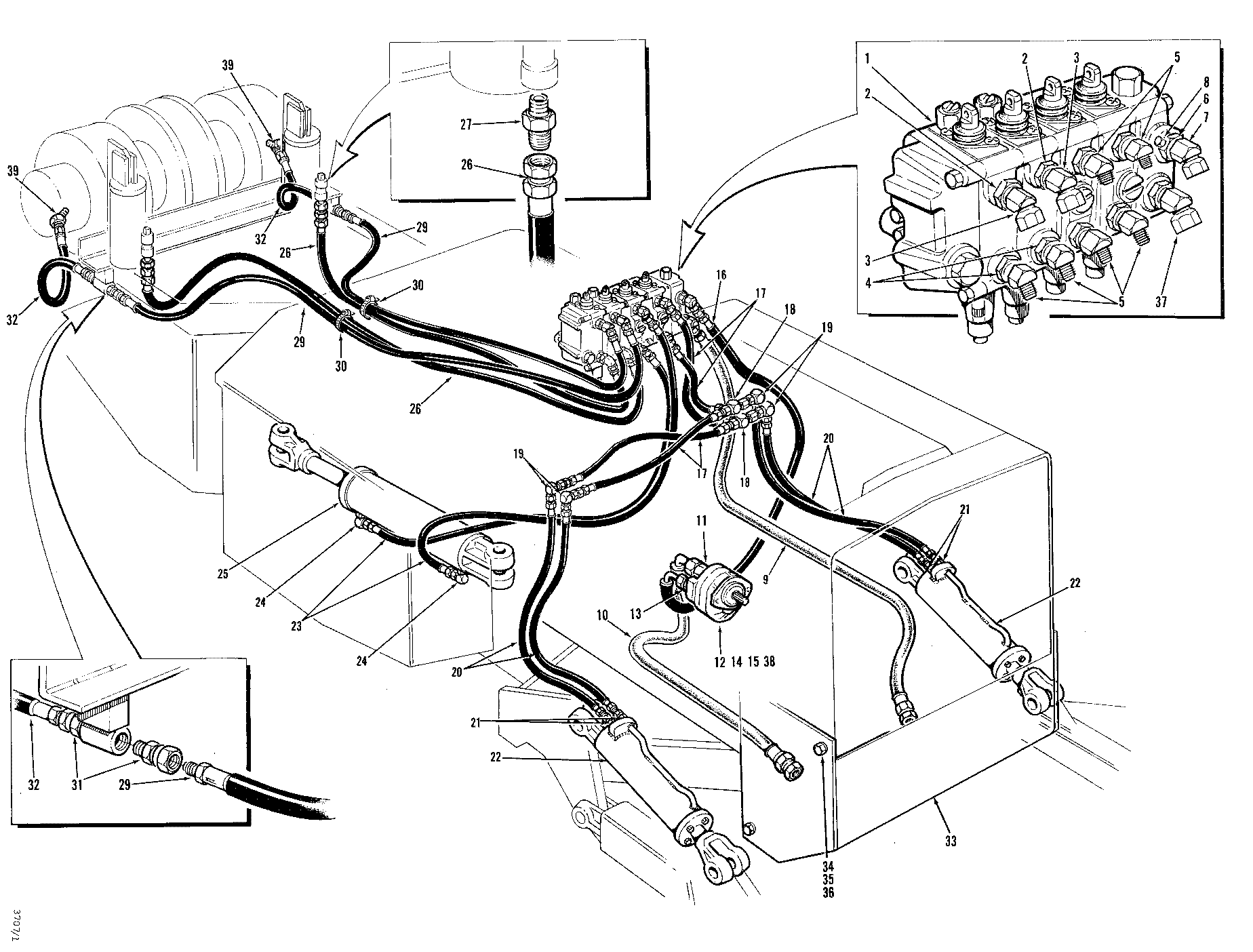

HYDRAULIC SYSTEM (2000) T S R D D 2000 HYDRAULIC SYSTEM( 801230 - ) 2000-012/10 [2000-012/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	824540600	2	REDUCER (WINCH CLUTCH)	-
3	231527500	2	ELBOW - 45 DEG	-
4	810565100	2	FITTING MJIC/FJIC	-
5	810459300	6	FITTING-45 DEG.	-
6	810293100	1	FITTING -	-
7	823782800	1	FITTING-45 DEG.	-
8	810520200	1	PLUG	-
9	810763700	1	HOSE-HYD*1.00X70	-
10	210017600	1	HOSE ASSEMBLY - TANK TO PUMP	-
11	810236000	1	ELBOW-90 DEG. -	-
12	-	1	Part 12	Refer to Page: SKIDDER, LOG\208 SKIDDER, LOG\208 - 200-SERIES (Timberjack < AA)\PUMP (2100)\PUMP (2100) T S R E X 2170 PUMP ASSEMBLY( 800001 - ) 2170-010/10
13	810270000	1	FITTING*METRIC -	-
14	810428100	2	HEX HEAD BOLT 3/8-24 UNF X 1	-
15	810309800	2	FLAT WASHER 3/8 - HARDENED	-
16	810713800	1	HOSE ASSEMBLY - PUMP TO VALVE	-
17	810840200	4	HOSE ASSEMBLY	-
18	810579400	2	TEE-JIC/JIC/JIC -	-
19	810372600	4	ELBOW-90 DEG.	-
20	810349100	4	HOSE-HYD*0.50X39	-
21	810070000	4	FITTING 1/2 MJIC 1/2	-
22	-	1	Part 22	-
23	810481900	2	HOSE ASSEMBLY	-
24	810112100	2	ELBOW-90 DEG.	-
25	-	1	Part 25	-
26	810877600	2	HOSE-HYD*0.38X118 -	-
27	810279700	2	FITTING .375/.563-18	-
28	-	1	Part 28	-
29	810316200	2	HOSE-HYD*0.25X130	-
30	810005800	2	HOSE CLAMP	-
31	810058800	2	FITTING	-
32	810331000	2	HOSE-HYD*0.25X16	-
33	-	1	Part 33	-
34	810083400	7	BOLT*5/8-11UNCX1-3/4	-
35	810000500	7	WASHER*5/8	-
36	810209200	7	NUT 5/8 - 11 UNC	-
37	810285700	1	ELBOW-45 DEG.	-
38	810510700	1	GASKET	-
39	810268200	1	ELBOW 45 DEG	-

HYDRAULIC SYSTEM (2000) T S R D D 2000 HYDRAULIC SYSTEM( 801230 - ) 2000-012/10 [2000-012/10]
