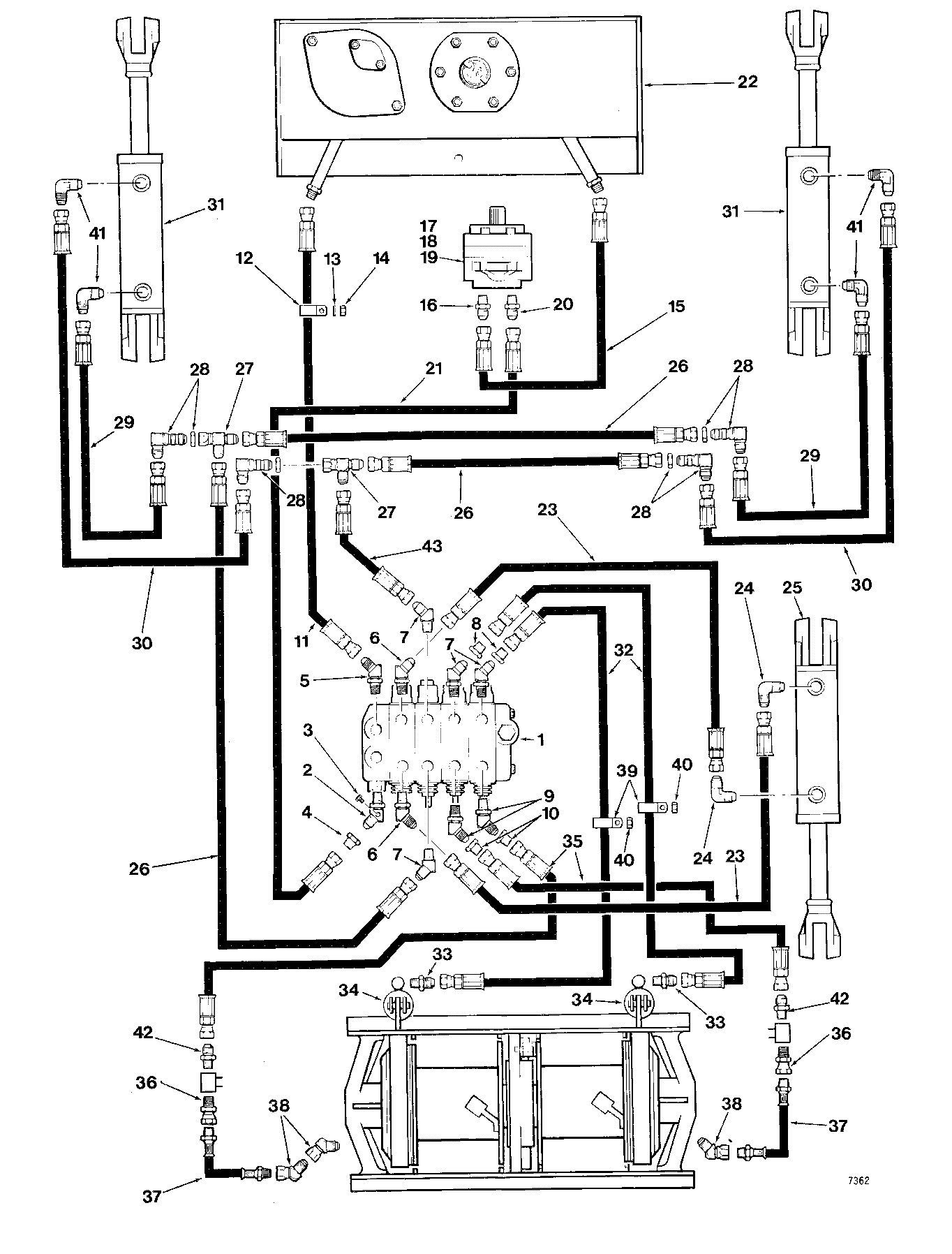

HYDRAULIC SYSTEM (2000) G S E D D 2000 HYDRAULIC SYSTEM( 847173 - ) 2000-011/18 [2000-011/18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	823782800	1	FITTING-45 DEG.	-
3	810520200	1	PLUG	-
4	810293100	1	FITTING -	-
5	810285700	1	ELBOW-45 DEG.	-
6	810368600	2	ELBOW-45 DEG. -	-
7	810459300	4	FITTING-45 DEG.	-
8	810565100	2	FITTING MJIC/FJIC	-
9	810459300	2	FITTING-45 DEG.	-
10	810565100	2	FITTING MJIC/FJIC	-
11	810763700	1	HOSE-HYD*1.00X70	-
12	810654000	1	Clamp	-
13	810309800	1	FLAT WASHER 3/8 - HARDENED	-
14	810677900	1	LOCKNUT*3/8-16UNC	-
15	810840600	1	HOSE-HYD*1.25X64	-
16	810347800	1	FITTING	-
17	-------	1	O-RING	-
18	810884200	2	HEX HEAD BOLT 3/8-16 UNC X 5-1/2	-
19	810309800	2	FLAT WASHER 3/8 - HARDENED	-
20	810115800	1	FITTING 3/4 MJIC 3/4	-
21	810840300	1	HOSE ASSEMBLY - PUMP TO VALVE	-
22	-------	1	O-RING	-
23	810892300	2	HOSE-HYD*0.75X81	-
24	231282400	2	FITTING-90 DEG.	-
25	-------	1	O-RING	-
26	810910000	3	HOSE-HYD*0.50X28	-
27	810579400	2	TEE-JIC/JIC/JIC -	-
28	810372600	4	ELBOW-90 DEG.	-
29	810349100	2	HOSE-HYD*0.50X39	-
30	810935000	2	HOSE-HYD*0.50X52	-
31	-------	1	O-RING	-
32	810849000	2	HOSE-HYD*0.38X114	-
33	810279700	2	FITTING .375/.563-18	-
34	-------	1	O-RING	-
35	810316200	2	HOSE-HYD*0.25X130	-
36	810058800	4	FITTING	-
37	810331000	2	HOSE-HYD*0.25X16	-
38	810268200	3	ELBOW 45 DEG	-
39	810005800	2	HOSE CLAMP	-
40	810087700	2	NUT*1/2-13UNC	-
41	810112100	4	ELBOW-90 DEG.	-
42	810189300	2	FITTING	-
43	810454400	1	HOSE-HYD*0.50X26	-

HYDRAULIC SYSTEM (2000) G S E D D 2000 HYDRAULIC SYSTEM( 847173 - ) 2000-011/18 [2000-011/18]
