Открытый узел

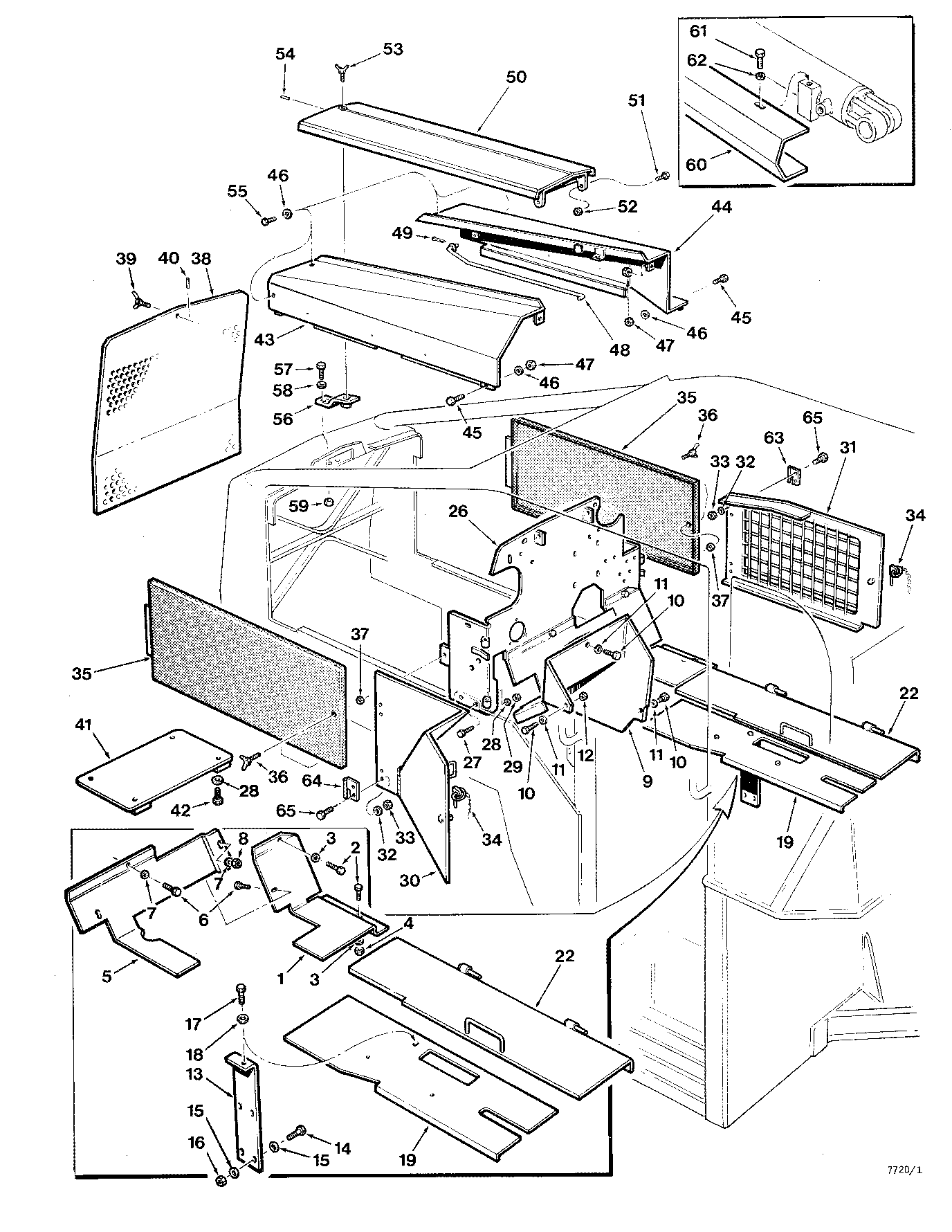

REMOVABLE PANELS GM ( AA3590 - ) 6310-017/19 [6310-017/19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825440200	1	COVER - FRONT - R.H	-
2	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810309800	2	FLAT WASHER 3/8 - HARDENED	-
4	810087500	1	HEX NUT 3/8-16 UNC	-
5	825440100	1	COVER - FRONT - L.H	-
6	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
7	810309800	2	FLAT WASHER 3/8 - HARDENED	-
8	810087500	1	HEX NUT 3/8-16 UNC	-
9	824433300	1	CONTROL VALVE COVER	-
10	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
11	810309800	3	FLAT WASHER 3/8 - HARDENED	-
12	810087500	1	HEX NUT 3/8-16 UNC	-
13	826122200	1	BRACKET	-
14	810080200	2	BOLT*3/8-16UNCX1-1/4	-
15	810309800	4	FLAT WASHER 3/8 - HARDENED	-
16	810087500	2	HEX NUT 3/8-16 UNC	-
17	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
18	810309800	1	FLAT WASHER 3/8 - HARDENED	-
19	825440400	1	COVER - L.H	-
20	-------	2	O-RING	-
21	-------	2	O-RING	-
22	825440600	1	COVER - R.H	-
23	-------	1	O-RING	-
24	-------	1	O-RING	-
25	-------	1	O-RING	-
26	825915800	1	FIREWALL WELDMENT	-
27	810082200	4	BOLT*1/2-13UNCX1-1/4	-
28	810011600	8	WASHER*1/2	-
29	810087700	4	NUT*1/2-13UNC	-
30	825687000	1	PANEL WELDMENT - L.H	-
31	825680500	1	SCREEN WELDMENT - R.H	-
32	810309800	8	FLAT WASHER 3/8 - HARDENED	-
33	810087500	8	HEX NUT 3/8-16 UNC	-
34	810199900	2	PIN	-
35	825024500	2	SIDE PANEL WELDMENT	-
36	823502500	2	BOLT WELDMENT	-
37	810669400	2	LOCKNUT*1/2-13UNC	-
38	824946500	1	FRONT GRILL	-
39	820244700	1	BOLT WELDMENT	-
40	810108500	1	SPIROL PIN 3/16 X 1	-
41	824946100	1	OIL FILTER COVER	-
42	810082300	4	BOLT*1/2-13UNCX1-1/2	-
43	824948300	1	HOOD PANEL WELDMENT - L.H	-
44	825664500	1	HOOD PANEL WELDMENT - R.H	-
45	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
46	810309800	8	FLAT WASHER 3/8 - HARDENED	-
47	810087500	4	HEX NUT 3/8-16 UNC	-
48	820705700	1	HOOD SUPPORT WELDMENT	-
49	810781200	1	COTTER PIN 1/8 X 3/4	-
50	825113400	1	HOOD PANEL WELDMENT - CENTRE	-
51	810082200	2	BOLT*1/2-13UNCX1-1/4	-
52	810669400	2	LOCKNUT*1/2-13UNC	-
53	820244700	1	BOLT WELDMENT	-
54	810011000	1	SPIROL PIN 3/16 X 1-1/2	-
55	840799300	4	BOLT*3/8-16UNCX3/4	-
56	825107800	1	HOOD BRACKET WELDMENT	-
57	810080200	2	BOLT*3/8-16UNCX1-1/4	-
58	810309800	2	FLAT WASHER 3/8 - HARDENED	-
59	810087500	2	HEX NUT 3/8-16 UNC	-
60	825682000	2	GUARD - DOZER HOSES	-
61	840799300	8	BOLT*3/8-16UNCX3/4	-
62	810309800	8	FLAT WASHER 3/8 - HARDENED	-
63	825687100	2	PIN WELDMENT - L.H	-
64	825687100	2	PIN WELDMENT - L.H	-
65	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-

REMOVABLE PANELS GM ( AA3590 - ) 6310-017/19 [6310-017/19]

Нет текстового описания
