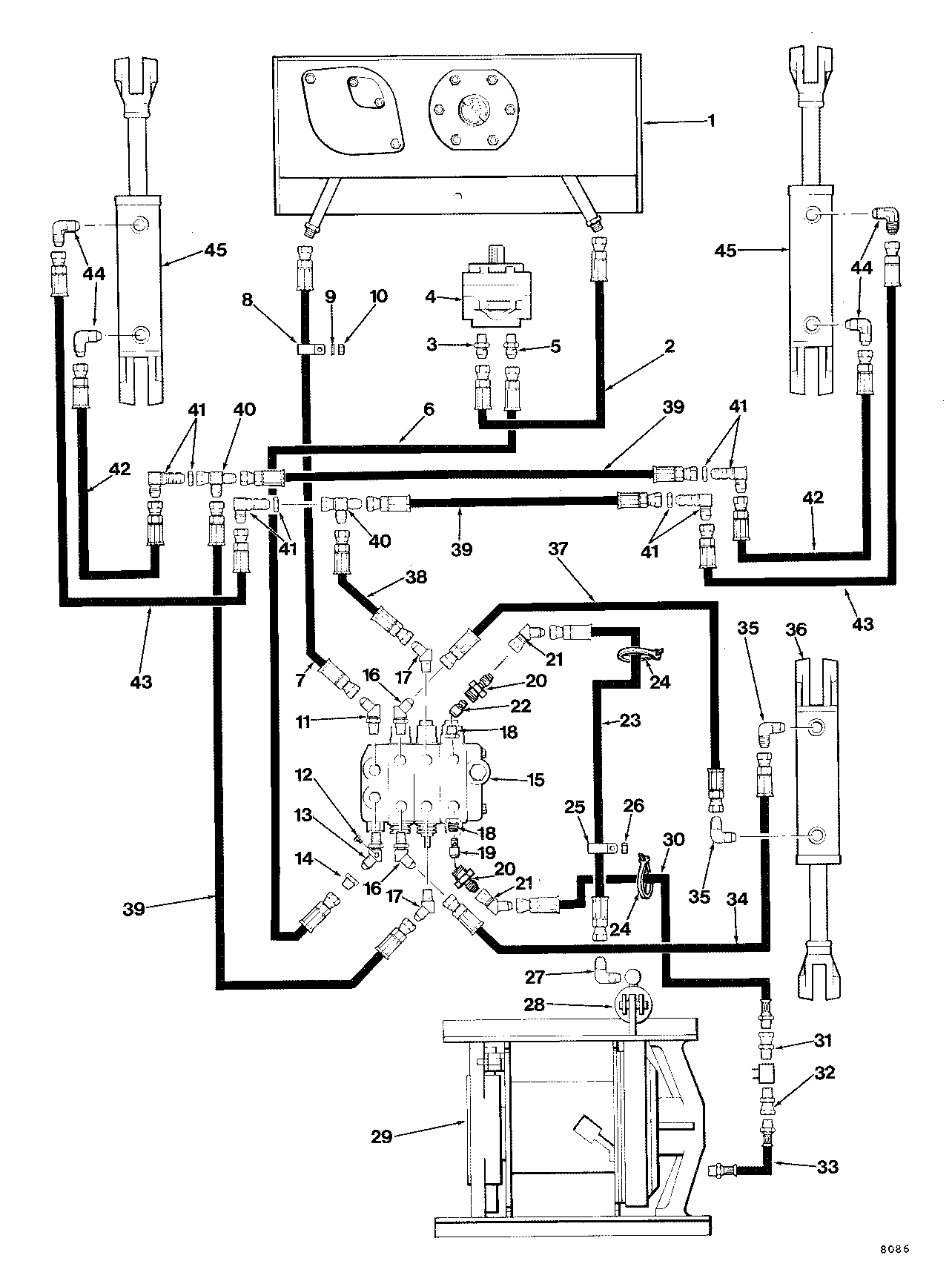

HYDRAULIC SYSTEM CABLE GM EATON WINCH ( AC3632 - ) 2000-084/16 [2000-084/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810840600	1	HOSE-HYD*1.25X64	-
3	810487400	1	FITTING	-
4	-------	1	O-RING	-
5	810115800	1	FITTING 3/4 MJIC 3/4	-
6	810840300	1	HOSE ASSEMBLY - PUMP TO VALVE	-
7	810763700	1	HOSE-HYD*1.00X70	-
8	810701000	1	CLAMP*1-9/16	-
9	810011600	1	WASHER*1/2	-
10	810669400	1	LOCKNUT*1/2-13UNC	-
11	810285700	1	ELBOW-45 DEG.	-
12	810520200	2	PLUG	-
13	825075500	1	FITTING-45 DEG.	-
14	810293100	1	FITTING -	-
15	-------	1	O-RING	-
16	810368600	2	ELBOW-45 DEG. -	-
17	810459300	2	FITTING-45 DEG.	-
18	826083100	2	FITTING	-
19	810119600	1	POPPET	-
20	826057700	2	FITTING	-
21	811675600	2	ELBOW-45 DEG.	-
22	810119800	1	POPPET	-
23	810926100	1	HOSE-HYD*0.38X122	-
24	810654700	2	TIE STRAP -	-
25	810005800	1	HOSE CLAMP	-
26	810087700	1	NUT*1/2-13UNC	-
27	810452500	1	ELBOW-90 DEG.	-
28	-------	1	O-RING	-
29	-------	1	O-RING	-
30	810926100	1	HOSE-HYD*0.38X122	-
31	810189300	1	FITTING	-
32	810058800	1	FITTING	-
33	810331000	1	HOSE-HYD*0.25X16	-
34	810892100	1	HOSE-HYD*0.75X54	-
35	231282400	2	FITTING-90 DEG.	-
36	-------	1	O-RING	-
37	810969500	1	HOSE-HYD*0.75X68	-
38	810454400	2	HOSE-HYD*0.50X26	-
39	810910000	2	HOSE-HYD*0.50X28	-
40	810579400	2	TEE-JIC/JIC/JIC -	-
41	810372600	4	ELBOW-90 DEG.	-
42	810349100	2	HOSE-HYD*0.50X39	-
43	810935000	2	HOSE-HYD*0.50X52	-
44	810112100	4	ELBOW-90 DEG.	-
45	-------	1	O-RING	-

HYDRAULIC SYSTEM CABLE GM EATON WINCH ( AC3632 - ) 2000-084/16 [2000-084/16]
